De nouveaux composants pour continuer à jouer

.
Par : Dominique, Guillaume, Jean-Luc, Thierry

DIFFICULTÉ :

Maintenant que l’Arduino vous semble un peu plus familier, il est temps de découvrir d’autres composants qui permettront d’autres applications et trouveront leur place dans votre projet ferroviaire.

<

Pour réaliser des prototypes, il est très pratique de se procurer des petites cartes à pastilles.

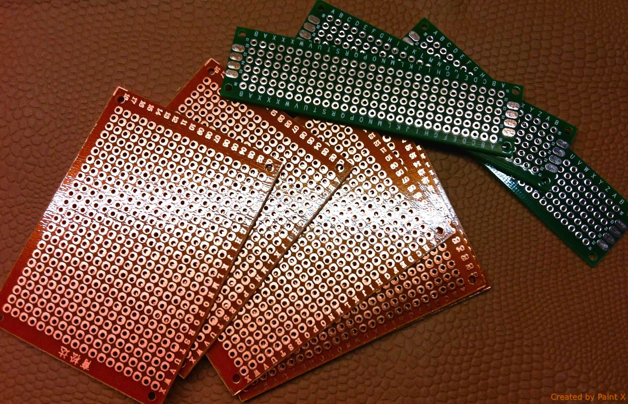

Des cartes à pastilles

Pour équiper la carte prototype, il faudra pouvoir brancher des fils . On devra se procurer des connecteurs à souder au pas de 2,54 mm, des barrettes à picots, droites ou coudées. Un composant très pratique est le bornier à vis.

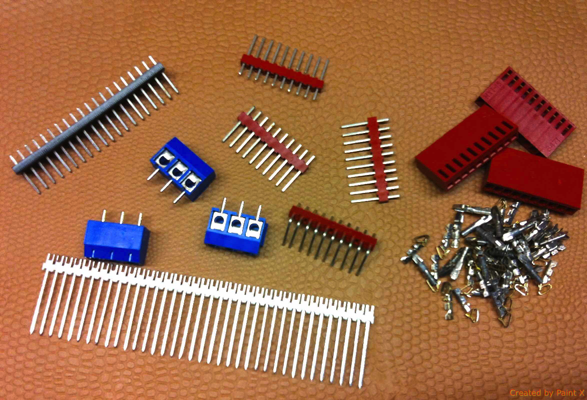

Assortiment de connecteurs
Barres de broches sécables mâles, borniers à vis, connecteurs femelles pour barres de broches.

Lorsqu’on a plusieurs servos à brancher, ceux-ci étant livrés avec un petit connecteur femelle à 3 points au bout d’un câble de 20 à 30 cm, il est très pratique d’acquérir une carte "capteurs" qui s’enfiche sur la carte Arduino et qui contient des picots disposés exactement comme il le faut : chaque port de l’Arduino est associé aux tensions 5V et 0V qui servent à alimenter le servo.

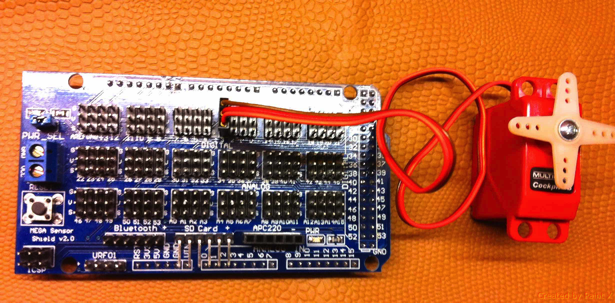

Carte à picots pour connecteurs à 3 points
Carte d’extension dite "carte pour capteurs" ou "sensor shield", pour les recherches sur eBay

On trouve des cordons tout faits dans le monde de l’aéromodélisme, équipés de ces petits connecteurs ce qui évite d’utiliser le fer à souder.

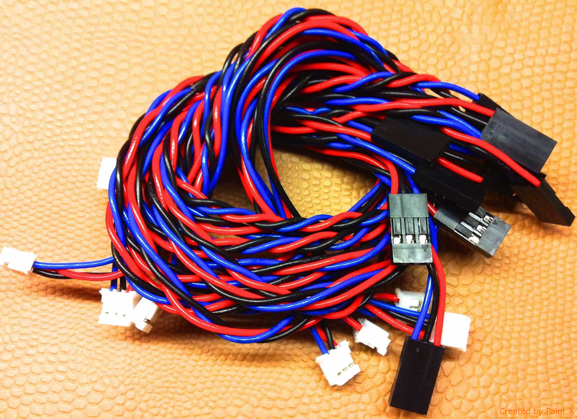

Jeu de câbles avec connecteurs femelle à 2 et 3 points
Ils permettent de raccorder des modules et accessoires sans soudure.

Voici deux types de potentiomètres : l’un rotatif et l’autre linéaire.

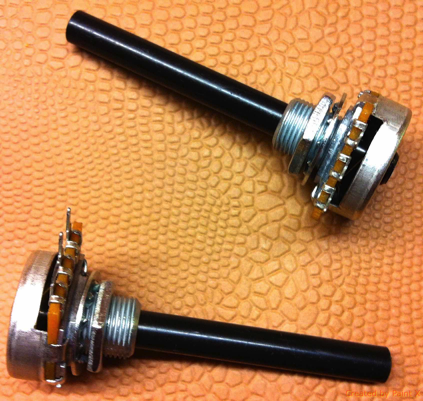

Potentiomètre rotatif (gros modèle)
Il faut percer un trou de 6mm dans une face avant et le maintenir avec le boulon, puis couper l’excédent de tige noire et mettre un beau bouton.

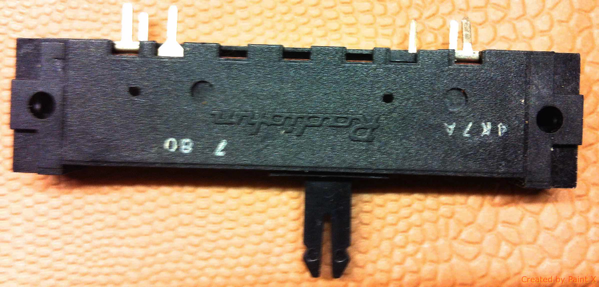

Un potentiomètre linéaire
Mon préféré pour une commande de vitesse.

Pour que le montage fonctionne de façon autonome, avec sa propre alimentation, on aura recours au régulateur 7805 (jusqu’à 1A) ou 78L05 (pour une centaine de mA).

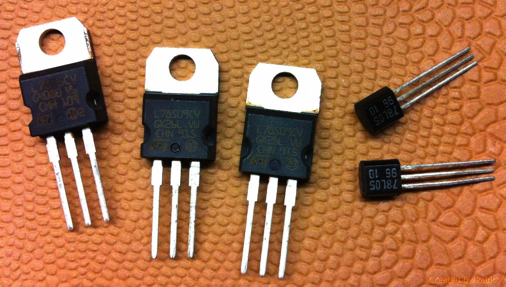

Régulateur de tension (7805 et 78L05)
Pour faire du 5V à partir du 12 V. On n’oubliera pas de mettre une capacité du coté de l’entrée sur la patte de gauche (1 microFarad) et de la sortie sur la patte de droite (0,1 microFarad). La patte du milieu est la masse commune.

Ou carrément au module d’alimentation tout fait avec réglage et affichage de la tension.

Un module d’alimentation à découpage, tout fait et réglable.
On en trouve sur eBay avec une recherche sur "DC-DC step-down"

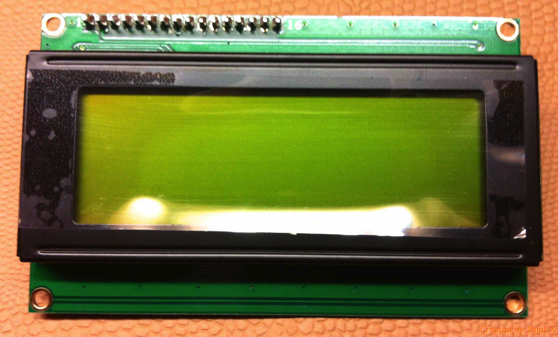

Un autre composant rapidement indispensable est l’afficheur LCD de 2 lignes de 16 caractères ou 4 lignes de 20 caractères. On en trouve en version nue, qui nécessitent le branchement de 7 ou 8 fils sur l’Arduino. Mais il existe également des modèles avec interface série (3 fils suffisent, en particulier avec la carte "capteur") ou I2C (4 fils).

Un afficheur LCD

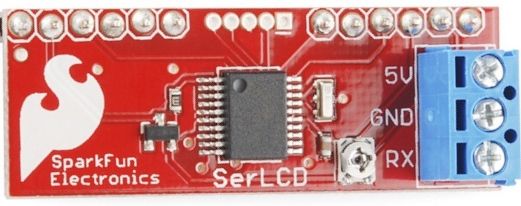

Voici l’interface série qui s’installe ou est déjà installée à l’arrière de l’afficheur LCD :

L’interface série qui s’installe derrière l’écran LCD

Sur une carte à pastille, on pourra installer des plus petits modèles d’Arduino (Nano, Mini) avec quelques composants utiles pour constituer un accessoire complet tel qu’une commande de barrière automatique ou un jeu de lumières.

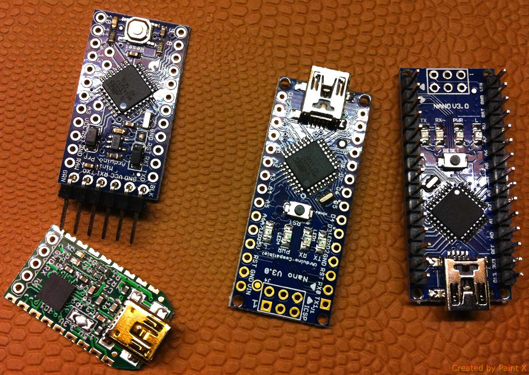

Les plus petits Arduino
Petits mais aussi puissants que les gros : ici 2 Nano à droite et un Mini à gauche. En bas à gauche on voit un adaptateur USB/Série (le BoB d’Elektor), nécessaire pour programmer le Mini.

On pourra aussi réaliser des capteurs "sur mesure" comme ce détecteur infrarouge

Une "bidouille" détecteur infrarouge

Cette liste ne s’arrête pas là : tout ce qui peut être vraiment utile pour notre passion du modélisme en rapport avec l’Arduino, peut venir s’ajouter à cette rubrique.
