Le microcontrôleur ATtiny45

Le microcontrôleur ATtiny45 (7)

Automatisme de passage à niveau

.
Par : Christian

DIFFICULTÉ :

Certaines applications pour un réseau de trains miniatures ne requièrent pas toute la puissance d’un module Arduino/Genuino Uno et on peut trouver dommage de monopoliser un tel module pour si peu. La solution est de les confier à un microcontrôleur moins puissant, donc moins coûteux. Cette série d’articles vous présente le microcontrôleur ATtiny45 du constructeur Atmel et ses possibilités dans le domaine du modélisme ferroviaire.
L’article d’aujourd’hui vous propose de construire un automatisme de passage à niveau gérant l’ouverture ou la fermeture des barrières et le clignotement de ses feux. Ce sera l’occasion d’apprendre à relier un servomoteur à un µC ATtiny45.

Article mis à jour le 30 avril 2022 pour présenter la bibliothèque Servo_ATTinyCore

La bibliothèque Servo

L’IDE d’Arduino est livré avec des bibliothèques préinstallées bien pratiques pour gérer certains périphériques ; c’est le cas de la bibliothèque Servo qui permet de relier des servomoteurs à des cartes Arduino. Cette bibliothèque est décrite dans l’article La bibliothèque Servo ou bien encore à cette page du site Arduino : https://www.arduino.cc/en/Reference... .

Cette bibliothèque utilise un timer de 16 bits (par exemple le timer1 d’une carte UNO) pour générer le signal de contrôle du servomoteur, comme ceci est rappelé dans l’article Les Timers (I). Pour cette raison, la PWM n’est plus utilisable sur les broches 9 et 10 d’une carte UNO puisque cette PWM a besoin du timer1 pour être générée.

Le microcontrôleur ATtiny45 ne dispose pas de timer de 16 bits (il a deux timers de 8 bits). La bibliothèque Servo ne peut donc pas être utilisée avec ce type de microcontrôleur. Pour s’en convaincre, on peut ouvrir le programme Sweep donné en exemple dans l’IDE (Fichier > Exemples > Servo > Sweep) et changer à la ligne 18 myservo.attach(9) ; en myservo.attach(3); puisque l’ATtiny n’a pas autant de broches. On exécute ensuite une compilation par l’option ‘Vérifier’ après avoir pris soin de définir comme type de carte l’ATtiny45 avec le menu ‘Outils’. On obtient un message d’erreur indiquant que la compilation est impossible pour cette carte, ce qui est normal puisque le microcontrôleur n’a pas de timer 16 bits et que la bibliothèque Servo n’a pas été écrite pour un µC ATtiny.

Une solution pour pallier ce problème serait de faire appel à une autre bibliothèque équivalente à Servo mais écrite pour les µC ATtiny, comme par exemple la bibliothèque Servo_ATTinyCore incluse dans le Board Package ATtiny de Spence Konde (voir l’article Le microcontrôleur ATtiny45 (2)). Cette bibliothèque spécifique est normalement choisie automatiquement si on compile un sketch utilisant Servo sur ATtiny. Mais si ce n’est pas le cas, il suffit de remplacer en début de programme #include <Servo.h> par #include <Servo_ATTinyCore.h>. Les exemples Knob et Sweep de la bibliothèque Servo sont donnés pour cette bibliothèque dans Fichier > Exemples > Servo_ATTinyCore. Il devient alors aussi facile d’utiliser un servomoteur avec un ATtiny qu’avec une carte Uno.

Mais ce serait aussi une solution de facilité qui n’a guère sa place dans une série d’articles consacrés à la micro-puce ATtiny45. Dans un but pédagogique, nous allons donc générer nous-mêmes le signal de contrôle d’un servomoteur sur une sortie numérique de l’ATtiny45.

Signal de contrôle d’un servomoteur

En général, un servomoteur tourne entre 0 et 180° (il existe des servomoteurs capables de faire un tour complet) et c’est ce genre de servomoteur que nous allons commander pour ouvrir ou fermer les barrières de notre passage à niveau (PN). La figure 1 rappelle comment doit se présenter le signal de contrôle du servomoteur : il s’agit d’un signal périodique qui se renouvelle indéfiniment et présente une impulsion dont la largeur code la position du servomoteur. Si cette impulsion dure 1 ms (milliseconde), le servo est à la position 0°, si elle dure 1,5 ms il est à la position 90°, si elle dure 2 ms il est à la position 180°.

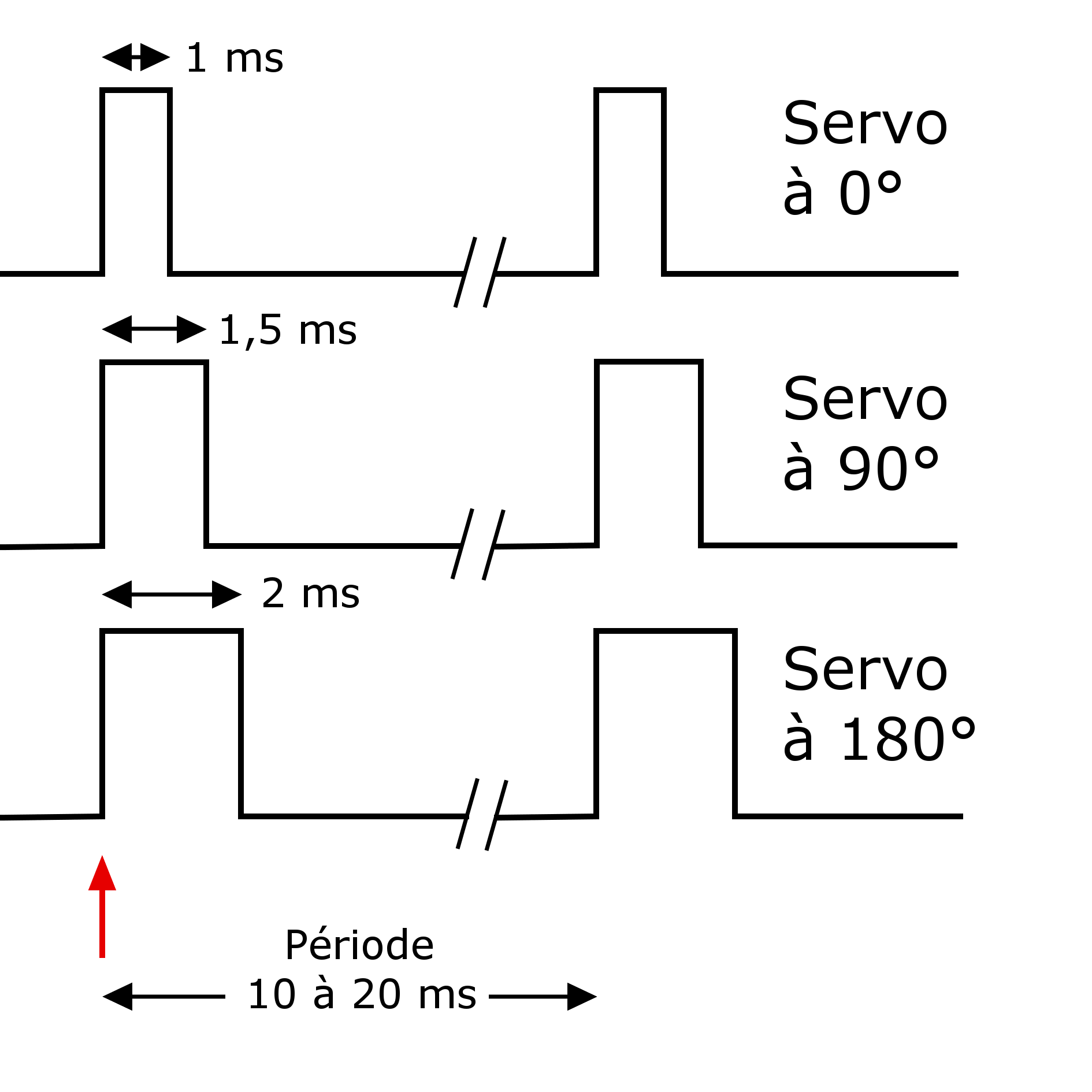

Figure 1
Figure 1
Signal de contrôle du servomoteur

Pour positionner un servomoteur à une certaine position entre 0 et 180°, il faut donc générer une impulsion comprise entre 1 et 2 ms, selon une certaine périodicité comprise entre 10 et 20 ms et pour que le servomoteur garde la position voulue, il faut envoyer ce signal en permanence ce qui peut se faire à l’intérieur d’une boucle de programmation. Certains servomoteurs ne respectent pas tout à fait ces spécificités et ont besoin, pour explorer la plage 0 à 180°, d’impulsions plus courtes que 1 ms (soit 1000 µS) ou plus longues que 2 ms (soit 2000 µS) ; c’est pourquoi la bibliothèque Servo permet des impulsions de 544 µs à 2400 µs comme c’est expliqué dans l’article La bibliothèque Servo.

Le problème est donc de générer des impulsions sur une sortie numérique du microcontrôleur de telle sorte que ces impulsions durent entre 1000 et 2000 µs et se répètent avec une période comprise entre 10000 et 20000 µs. On peut être tenté de faire appel à la fonction delayMicroseconds() pour calibrer la durée de l’impulsion (signal à l’état HIGH) et la répétitivité des impulsions (signal à l’état LOW durant le reste du temps), mais cette solution est contraignante puisque la fonction delayMicroseconds() est bloquante tout comme la fonction delay(). Pour solutionner ce problème, nous allons nous inspirer du programme donné en exemple ‘BlinkWithoutDelay’ en utilisant la fonction micros() au lieu de millis() pour une meilleure précision. Et c’est la fonction digitalWrite qui fait passer le signal de l’état LOW à l’état HIGH ou réciproquement. On mémorise dans la variable ‘previousMicros’ le moment où on met le signal à l’état HIGH (flèche rouge sur la figure 1) et au fur et à mesure, on regarde si on a atteint la durée d’impulsion. À ce moment, on fait basculer le signal à l’état LOW jusqu’à la fin de la période souhaitée, donc pour une durée égale à (période – durée de l’impulsion). Tout cela se trouve à l’intérieur d’une boucle while pour que le signal se répète.

// constantes :
const int bpPin = 4; // branchement des ILS
const int ServoPin =  3; // servomoteur
const long period = 15000;  // periode (en microsecondes; comprise entre 10 et 20 ms)
const long pulseMin = 1000; // logiquement >= 1000

// variables :
unsigned long previousMicros = 0;  // memorise l instant du front montant
long pulse = 1000;  // Impulsion en microsecondes du signal

  while(digitalRead(bpPin)==HIGH){
    // ILS non declenche
      pulse = pulseMin; // pour positionner barrières ouvertes

    unsigned long currentMicros = micros();
    if(currentMicros - previousMicros >= pulse) {
      digitalWrite(ServoPin, LOW);
    }

    if (currentMicros - previousMicros >= (period - pulse)) {
      digitalWrite(ServoPin, HIGH);
      previousMicros = currentMicros;
    }
  }

Automatisme de passage à niveau

Le servomoteur devra être réglé pour aller d’une position 0° (barrières ouvertes) à 90° (barrières fermées). En absence de train, les barrières sont ouvertes en permanence ; le signal est généré avec la durée d’impulsion minimum pour que sa position soit 0° à l’intérieur d’une boucle while dont on ne devrait sortir qu’à l’approche d’un train. En fait, on en sort au bout de deux secondes (avec break) pour limiter à cette valeur (’duree_signal’) la durée du signal généré, ceci pour éviter un léger frétillement du servomoteur. À ce moment-là, on entre à nouveau dans une boucle while prévue pour attendre l’approche d’un train. Celui-ci est repéré par un ILS (Interrupteur à Lames Souples) situé en amont du PN, suffisamment loin pour avoir le temps de fermer les barrières avant l’arrivée du train. Lorsque l’ILS se déclenche, on sort de la boucle pour générer un signal de positionnement avec une durée d’impulsion maximum correspondant à une position de 90°, et ceci de façon continue grâce à une troisième boucle while dont on ne devrait sortir que lorsqu’un deuxième ILS, situé suffisamment loin en aval du PN pour que tout le train soit passé, est déclenché par le train. Une fois de plus, on en sort avant pour limiter le signal généré à une durée de deux secondes. Cette troisième boucle, qui correspond aux barrières fermées, peut aussi commander le clignotement des feux de PN en s’inspirant du programme ‘BlinkWithoutDelay’ (avec la fonction millis()) ; quand on en sort au bout de deux secondes, il faut continuer à faire clignoter les DEL jusqu’à recevoir le déclenchement du deuxième ILS indiquant que le train est passé.

Des essais sont à faire pour déterminer les bonnes durées d’impulsion pour que le servomoteur parcourt les 90° nécessaires à la manœuvre des barrières ; pour ma part, j’ai utilisé un servo Futaba S3001 avec des durées d’impulsion de 1000 µs et 2000 µs pour avoir 90° de débattement (au lieu des 180° prévues par les spécificités des servos pour ces valeurs d’impulsion). Le servo est relié sur la sortie 3 de l’ATtiny45 et c’est donc sur cette sortie qu’il faut générer le signal de contrôle.

Les deux ILS (montés en parallèle) sont reliés à l’entrée 4 de l’ATtiny ; le montage en parallèle permet de faire circuler des trains dans les deux sens. Un premier déclenchement (peu importe par quel ILS) indique qu’un train arrive (peu importe de quelle direction) et un deuxième déclenchement que ce train est passé.

Deux DEL rouges (une pour chaque sens de circulation routière) sont reliées à la sortie 0 de l’ATtiny45 et clignotent trois fois avant que les barrières se ferment et lorsqu’elles sont fermées. On peut augmenter la durée de clignotement des DEL avant la fermeture des barrières grâce à la variable ‘nbre_cligno_avant’ (ce qui implique des ILS situés encore plus loin du PN). Les DEL s’arrêtent de clignoter dès que les barrières se rouvrent comme dans la réalité. La résistance de 150 Ω limite le courant à une dizaine de mA dans les DEL.

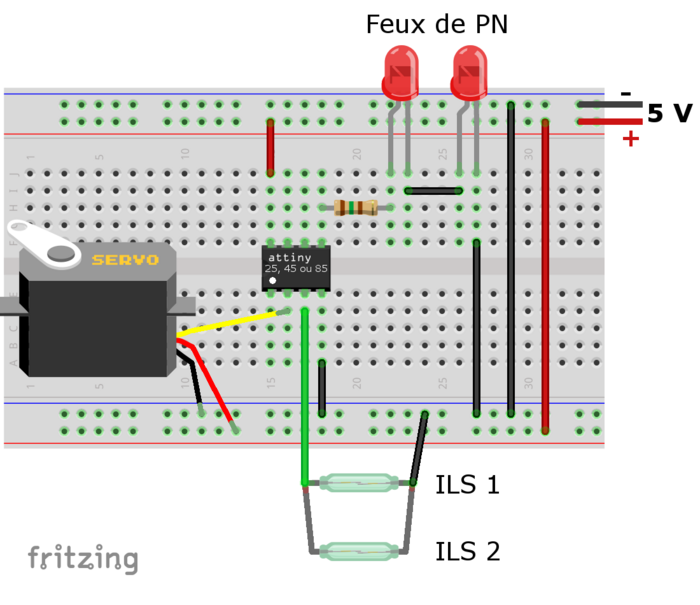

La figure 2 montre le montage à réaliser pour avoir l’ensemble de l’automatisme.

Figure 2
Figure 2
Montage sur platine d’essai

Le programme

Le programme commence par définir les constantes (broches, clignotement des DEL avant fermeture des barrières, demi-période de clignotement des DEL, périodicité du signal de contrôle, largeurs extrêmes des impulsions de commandes) puis les variables (mémorisation des moments, largeur d’impulsion). Vous pouvez bien sûr modifier ces valeurs en fonction de votre réseau.

Le setup positionne les broches du µC ATtiny45 en entrée ou en sortie.

Dans la fonction loop, la première boucle while (ligne 46) correspond au cas où le PN est ouvert. On en sort au bout de deux secondes, pour attendre l’approche d’un train (ligne 63). Lorsque celui-ci déclenche le premier ILS, on fait clignoter les DEL (ligne 68) puis on entre dans une troisième boucle while (ligne 75) correspondant aux barrières fermées et aux DEL clignotantes. On en sort au bout de deux secondes en continuant le clignotement des DEL (ligne 99) qui s’arrête lorsque le train s’est éloigné pour revenir aux conditions initiales (barrières ouvertes, DEL éteintes).

/*  Servo_PN_ATtiny.ino
 *  --------------------------------------------------------------------------------
 *  Servomoteur avec un ATtiny pour barrieres PN
 *  Fabrique sur la sortie ServoPin un signal de servomoteur avec une
 *  impulsion reglable de pulseMin a pulseMax (soit 1 a 2 ms) et
 *  avec une période de 15000 µS (soit 15 ms) qui est fixe.
 *  1,0 ms ==> servo a -90°
 *  1,5 ms ==> servo centré
 *  2,0 ms ==> servo a +90°
 *  En fait, depend du modele de servo
 *  --------------------------------------------------------------------------------
 *  ILS non declenche ==> barrieres fixes (ouvertes ou fermees)
 *  ILS declenche ==> provoque mouvement des barrieres
 *  --------------------------------------------------------------------------------
 *  Introduit le clignotement des feux rouges de PN sur sortie ledPin
 */

// constantes :
const int bpPin = 4;  // ILS
const int ServoPin =  3; // Servo
const int ledPin = 0; // DEL de feux rouges
const int nbre_cligno_avant = 3;  // clignotement des DEL avant fermeture barrieres
const int duree_cligno = 500; // demi periode de clignotement des DEL en ms
const long period = 15000;  // periode (en microsecondes; comprise entre 10 et 20 ms)
const long pulseMin = 1000; // logiquement >= 1000
const long pulseMax = 2000; // logiquement <= 2000
// Ces deux valeurs permettent un debattement de 90° du servo S3001 Futaba

// variables :
unsigned long debut_boucle = 0;  // memorise le debut du signal Servo
unsigned long duree_signal = 2000;  // signal limite en duree pour eviter fretillement
unsigned long previousMicros = 0;  // memorise l instant du front montant
unsigned long previousMillis = 0;  // memorise changement d etat de la DEL
unsigned long currentMicros;
unsigned long currentMillis;
long pulse = 1000;  // Impulsion en microsecondes du signal, de pulseMin a pulseMax

void setup() {
  pinMode(bpPin, INPUT_PULLUP);
  pinMode(ServoPin, OUTPUT);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  debut_boucle = millis();
  while(digitalRead(bpPin)==HIGH){
    // ILS non declenche
    pulse = pulseMin;

    currentMicros = micros();
    if(currentMicros - previousMicros >= pulse) {
      digitalWrite(ServoPin, LOW);
    }

    if (currentMicros - previousMicros >= (period - pulse)) {
      digitalWrite(ServoPin, HIGH);
      previousMicros = currentMicros;
    }
    if(millis() - debut_boucle >= duree_signal){
      break; // on arrete le signal après 2 secondes
    }
  }
  while(digitalRead(bpPin)==HIGH) {
    // attendre
  }

  // Ici, ILS declenche : clignotement des DEL
  for(int i = 1; i <= nbre_cligno_avant; i++) {
    digitalWrite(ledPin, HIGH);
    delay(duree_cligno);
    digitalWrite(ledPin, LOW);
    delay(duree_cligno);
  }
  debut_boucle = millis();
  while(digitalRead(bpPin) == HIGH) {
    currentMillis = millis();
      pulse = pulseMax;

    currentMicros = micros();
    if(currentMicros - previousMicros >= pulse) {
      digitalWrite(ServoPin, LOW);
    }

    if (currentMicros - previousMicros >= (period - pulse)) {
      digitalWrite(ServoPin, HIGH);
      previousMicros = currentMicros;
    }

    // Clignotement des DEL rouges
    if (currentMillis - previousMillis >= duree_cligno) {
      digitalWrite(ledPin, !digitalRead(ledPin));
      previousMillis = currentMillis;
    }
    if(millis() - debut_boucle >= duree_signal) {
      break; // on arrete le signal apres 2 secondes
    }
  }

  while(digitalRead(bpPin)==HIGH) {
    // DEL continuent a clignoter
    currentMillis = millis();
    if(currentMillis - previousMillis >= duree_cligno) {
      digitalWrite(ledPin, !digitalRead(ledPin));
      previousMillis = currentMillis;
    }
  }
  // Declenchement ILS
  delay(500); // anti-rebond
  digitalWrite(ledPin, LOW); // Extinction des DEL rouges
  // ouverture des barrières se fera en debut de fonction loop
}

La procédure de programmation de l’ATtiny45 est expliquée dans l’article Le microcontrôleur ATtiny45 (2)

Nota : En limitant à deux secondes la durée du signal généré sur la broche 3 pour contrôler le servomoteur, on évite un léger frétillement des barrières en position ouverte ou fermée. Ce laps de temps est réglable par l’intermédiaire de la variable ‘duree_signal’ pour que le mouvement des barrières soit terminé avant de couper le signal de contrôle (cas d’un servomoteur tournant plus lentement). Dans ce montage, il peut être nécessaire de prévoir une alimentation pour le servomoteur séparée de l’alimentation de l’électronique ; cela dépend de la consommation du servomoteur que vous utilisez. Dans ce cas, seules les masses des deux alimentations sont à relier ensemble (voir le cours d’électronique en téléchargement libre dans l’article Démarrer en électronique).

Conclusion

Le montage proposé ici nous a permis de connecter un servomoteur sur un simple ATtiny45 et de développer un automatisme de passage à niveau très réaliste puisque les feux clignotent avant la fermeture des barrières jusqu’à leur réouverture. La vidéo suivante vous montre l’effet obtenu :

On pourrait sans doute reprocher que le mouvement des barrières est un peu rapide ; ceci peut être réglé en provoquant un débattement de 180° du servomoteur et en adjoignant une démultiplication du mouvement par un facteur deux grâce à des engrenages ou de simples roues à gorge. C’est juste un problème mécanique qui peut facilement se résoudre. Il reste deux sorties de disponibles sur l’ATtiny45 dont une pourrait servir à déclencher un système reproduisant la sonnerie du PN ; ceux qui aiment les ambiances sonores ont donc encore du pain sur la planche…

Le passage à niveau décrit dans cet article est conçu pour une ligne à voie unique parcourue dans les deux sens. Les modélistes souhaitant un passage à niveau pour traverser plusieurs voies se reporteront aux articles Un automatisme de Passage à Niveau et Etude d’un passage à niveau universel qui décrivent une solution plus universelle.

On peut aussi remarquer que ce montage, qui positionne un servomoteur avec un débattement de 90°, peut aussi servir à ouvrir les portes d’une remise à l’approche de la locomotive, ou encore les grilles d’une propriété lorsque le maître des lieux arrive avec son cabriolet.

On a déjà fait beaucoup de choses avec ce simple petit microcontrôleur et d’autres restent encore à faire.

13 Messages

  • Le microcontrôleur ATtiny45 (7) 5 juin 2018 17:50, par Maire

    BOnjour,
    Je possède le passage à niveau de Faller actionné par un moteur CC de 12V
    J’aimerai savoir s’il est possible d’adapter ce que vous nous proposé dans votre article à ce moteur.
    Merci pour votre réponse
    Bien à Vous
    Daniel Maire

    Répondre

    • Le microcontrôleur ATtiny45 (7) 5 juin 2018 18:52, par Christian

      Si vous remplacez le moteur CC par un servomoteur, c’est possible puisque vous retombez dans le cas de figure de l’article. Mais je suppose que vous n’envisagiez pas cela.
      Aussi m’est-il assez difficile de répondre car je ne connais pas le PN Faller (est-ce bien un moteur lent ? a-t-il des interrupteurs de fin de course ? etc.)
      l’ATtiny45 peut tout à fait commander un moteur à courant continu, mais pour cela, il ne délivre pas assez de courant et de plus il travaille en 5 V (ici votre moteur est en 12 V). De plus, il faut pouvoir commander le moteur dans les deux sens, ce qui suppose donc d’utiliser un petit circuit intégré appelé driver (exemple L298N, L293 ou autre). Des schémas de montage sont donnés sur le site Arduino. mais dans ce cas, il faut écrire un autre programme !
      Personnellement, à votre place, je préfèrerais travailler avec un Arduino Uno et une carte shield comme l’Arduino Motor Shield. C’est ainsi que vous aurez le moins d’électronique à concevoir. Juste deux cartes à enficher l’une dans l’autre et un programme à écrire et relier le moteur et son alimentation au bornier de la carte Shield. Pour en savoir plus, je vous invite à lire cet article http://locoduino.org/spip.php?article213 . Vous trouverez également des descriptions sur le site d’Arduino concernant la mise en oeuvre de ce shield (c’est très simple).

      Répondre

  • Le microcontrôleur ATtiny45 (7) 24 décembre 2018 12:14, par guy Besseyre

    bonjour Christian

    problème avec le sketch commande PN avec ATTINY 45 ou 85

    j’ai téléversé le programme publié a l’aide d’un UNO ( orginal je précise) comfiguré en programmeur,
    le télversement est OK ,mais pas de fonctionnement du servo ,il fretille légèrement et c’est tout,la LED clignote
    normalement, essaai avec 4 servos de marques différentes, y a t’il un bug dans le programme ?
    merci por réponse et bonnes fètes

    Répondre

    • Le microcontrôleur ATtiny45 (7) 24 décembre 2018 14:26, par Christian

      Bonjour Guy,

      Non, il n’y a pas de bug dans le programme comme en témoigne la vidéo de l’article qui montre bien le fonctionnement du PN.
      D’après ce que vous écrivez, c’est peut-être la fréquence du signal qui n’est pas bonne (ce qui ferait frétiller les servos) et cela doit certainement venir de la fréquence de l’horloge interne au microcontrôleur qui n’a pas été réglée sur 8 MHz lors de l’écriture de la séquence d’initialisation. Les LED clignotent mais à quelle fréquence ?
      Ce que vous pouvez essayer de faire, c’est de reprendre la procédure de programmation en suivant à la lettre tout ce que j’ai dit à ce sujet dans le deuxième article (notamment le choix de l’horloge interne à 8 MHz lors de l’écriture de la séquence d’initialisation). L’IDE accepterait un autre choix et ne générerait aucun message d’erreur (donc le téléversement est bon) mais le programme ne réagira pas selon le bon timing : la fréquence des LED n’est pas ce qu’elle devrait, et le signal de servo ne respecte plus la fréquence nécessaire pour faire fonctionner la mécanique.
      Et bien évidemment, il faut vérifier le câblage car c’est vite fait de se brancher sur la broche d’à côté (exemple, le servo est alimenté mais ne reçoit aucun signal donc frétille) !
      Cordialement.

      Christian

      Répondre

      • Le microcontrôleur ATtiny45 (7) 24 décembre 2018 23:43

        Bonsoir Christian

        J’ai repris toute la procédure de programmation de l’ATTINY, et nouvel échec !!
        en désespoir de cause j’ai essayé un autre attiny et là miracle ! ça marche !
        après vérif : attiny défectueux sortie 3 HS
        merci de votre aide
        cordiales salutations
        PS sur la base de ce sketch peut- ton commander 2 servos pour 2 éguilles avec leds de controle de position ?

        Répondre

        • Le microcontrôleur ATtiny45 (7) 25 décembre 2018 19:47, par Christian

          Content que cela fonctionne !
          On peut tout à fait s’inspirer de ce programme pour commander deux aiguilles via deux servomoteurs, mais si on veut ajouter des LED de contrôle de position, j’ai bien peur que notre pauvre ATtiny45/85 n’ait pas assez de sorties. On peut alors utiliser l’ATtiny44/84 qui en a un peu plus.
          Faisons le compte pour une aiguille. Il faut une sortie pour le signal de servo, une entrée si on utilise un interrupteur de commande d’aiguille ou bien deux entrées si on utilise des boutons poussoirs et enfin une sortie pour les deux LED de position (voire deux si on n’est pas astucieux). Dans le meilleur des cas, cela demande trois broches de µC donc six pour deux aiguilles, ce qui ne tient pas sur un seul ATtiny45/85 qui n’a que 5 E/S (la 6ème étant utilisée pour le RESET dans la programmation).
          Attention : les LED de position donneront la position demandée et non la position réelle, mais c’est bien suffisant dans la plupart des cas. Il faut simplement en être conscient.
          Cela permet de voir que le choix du µC doit être fait en fonction du projet qu’on veut réaliser. Mais si on veut multiplier le nombre d’aiguilles, pourquoi ne pas utiliser une carte Uno ou Nano qui sera plus facile à programmer et qui permet de commander plusieurs servos en même temps ? De plus, question prix, c’est même sans doute moins cher par aiguille commandée...

          Répondre

          • Le microcontrôleur ATtiny45 (7) 26 décembre 2018 17:56, par guy Besseyre

            Bonsoir Christian

            merci pour ces conseils, en effet l’utilisation d’un UNO résoud le problème (j’utilise le NANO), mais ces modules sont trop gros pour mon application particulière, les attiny sont parfaits du fait de leur taille ;
            donc il me faut :
            1 inter
            2 servos couplés en parallèle (2 aiguilles en bretelle)
            2 leds (1 pour droit, 1 pour dévié)
            soit 5 E/S
            est-ce correct ?
            d’autre part connaissez-vous ce module ,(voir lien)

            Voir en ligne : Guy Besseyre

            Répondre

            • Le microcontrôleur ATtiny45 (7) 27 décembre 2018 09:57, par Christian

              NANO et UNO, c’est quasiment la même chose à part la taille et la présentation et un NANO n’est pas beaucoup plus gros qu’un ATtiny.
              Votre nombre de sorties est correct, mais puisque vous utilisez un interrupteur (et non des boutons poussoirs), celui-ci donne déjà la position demandée et les LED ne sont alors que décoratives.
              Vous pouvez aussi remplacer les deux servos par un seul (aiguilles de bretelle) et imaginer une transmission qui actionne les deux aiguilles à partir de ce seul servo.
              Vous pouvez aussi gagner une E/S en câblant les deux LED sur cette E/S qui a deux états : donc suffisant pour allumer l’une ou l’autre des LED (décrit dans mon cours d’électronique en chargement libre sur ce site).
              En fait, votre projet est tout à fait faisable et ce que je veux dire dans cette réponse est qu’on peut toujours simplifier un projet car plus un projet est simple et plus on arrivera au bout facilement. Et en plus, on peut économiser des E/S qui peuvent alors servir à d’autres choses.
              Ces quelques réponses vous ont permis d’avancer et je vous propose maintenant d’ouvrir un fil dans le forum afin d’expliquer votre avancement et de trouver si nécessaire de l’aide. Mais je dis bien "si nécessaire" car vous vous débrouillez très bien. Et lorsque votre montage sera opérationnel, une petite vidéo serait la bienvenue histoire d’inciter d’autres lecteurs à faire de même.
              Christian

              Répondre

  • Le microcontrôleur ATtiny45 (7) 8 février 21:02, par Juan

    Bonjour,
    Articles très intéressants sur l’ATtiny. A vrai dire, depuis que j’ai découvert ce micro, j’en suis enchanté.
    Je suis en train d’adapter plusieurs décodeurs, jusqu’à présent j’ai réussi à programmer un décodeur d’accessoires, et un autre décodeur d’aiguillage avec solénoïdes. Le tout avec l’ATtiny85.

    Maintenant j’essaie de programmer un décodeur à servo, mais je n’y arrive pas. L’idéal (pour moi) serait de gérer un (ou deux) servos et deux lumières, mais je rencontre des difficultés avec le servo. Je veux dire qu’il ne fonctionne pas.

    Pouvez-vous m’aider ?
    Merci beaucoup,

    Répondre

    • Le microcontrôleur ATtiny45 (7) 9 février 09:42, par Christian

      A l’époque où l’article a été écrit, il n’existait aucune bibliothèque pour gérer un servo depuis un ATtiny et c’est pourquoi nous avons reconstitué le signal.
      Je pense qu’aujourd’hui, de telles bibliothèques doivent exister et la première chose à faire serait de les chercher sur github.
      Une autre possibilité est d’utiliser le timer de l’ATtiny pour le faire travailler afin de reconstituer le signal nécessaire au servo. La série d’articles sur les timers peut vous aider, notamment ce qui concerne les timers 8 bits puisque l’ATtiny85 n’a pas de timer 16 bits (raison pour laquelle la bibliothèque Servo de l’IDE ne fonctionnait pas à l’époque).
      J’espère que cette réponse vous donne quelques axes de travail possibles.

      Répondre

      • Le microcontrôleur ATtiny45 (7) 9 février 09:49, par Juan

        Merci beaucoup pour votre réponse, Christian.
        En effet, il existe déjà plusieurs librairies pour le servo avec l’ATtiny. Entre autres, le classique SoftwareServo.h est valable. J’ai essayé et je peux effectivement actionner le servo.
        Ce que je ne réussis pas, pour l’instant, c’est à regrouper le tout dans un sketch pour un décodeur d’accessoires dcc qui inclurait le servo. Mes connaissances en programmation sont très limitées.
        Je vous remercie encore.
        Cordialment,
        Juan

        Répondre

        • Ne pratiquant pas le DCC, je le connais assez mal mais je sais que Thierry de LOCODUINO a écrit des articles concernant des décodeurs d’accessoires. C’est le moment de les lire.
          Enfin, il faut aussi penser à augmenter vos connaissances en programmation et donc y consacrer le temps nécessaire en lecture d’articles ou visualisation de tutos sur YouTube. Ce n’est pas du temps perdu car vous le récupérerez pour la programmation de vos futurs projets.

          Répondre

  • Le microcontrôleur ATtiny45 (7) 9 février 12:23, par Juan

    Ok, merci bien

    Répondre
