La rétro-signalisation sur Arduino

.
Par : JPClaude

DIFFICULTÉ :

L’objectif de cet article est de proposer une solution simple à la réalisation d’une rétro-signalisation sur la base d’Arduino UNO/Nano et MEGA. La solution est un petit programme qui permet rapidement de créer des modules de détection à 16 entrées sur Arduino UNO/Nano ou 64 entrées sur Arduino MEGA. Chaque Arduino peut être relié à d’autres afin d’augmenter le nombre de modules. Cette solution est basée sur le projet de rudymodelrailway [1].

La rétro-signalisation

La rétro-signalisation consiste à renvoyer des événements du réseau vers un TCO ou une centrale. Ces événements sont liés à des accessoires (position d’un aiguillage, d’une animation) ou de l’occupation d’une portion d’un réseau dans le cas d’un cantonnement. La norme DCC intègre uniquement la communication d’information de la centrale vers les détecteurs. Il n’existe pas de norme en ce qui concerne la rétro-signalisation. Plusieurs solutions existent, toutes propriétaires, qui sont devenus de fait des standards comme par exemple Loconet de Digitrax ou le bus S88 de Marklin. A noter une évolution avec l’apparition des transpondeurs qui permettent d’avoir une communication bidirectionnelle en DCC. Ce type de communication ne fait pas partie de la norme NMRA mais est plutôt une surcouche de cette norme. En particulier la firme Lenz a créé une technologie appelée Railcom qui commence à être adoptée par plusieurs constructeurs (Lenz, ESU, Uhlenbrock, Tams Elektronik). Il faut cependant que la centrale et le décodeur de la locomotive intègrent cette technologie. Dans le cadre de cet article nous ne parlerons que de la solution bus S88, pas forcément la meilleure mais la plus courante.

La détection

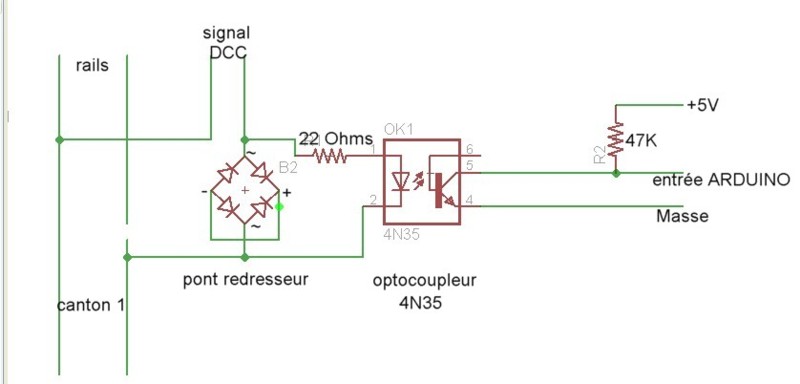

La détection d’un événement sur le réseau se fait par des capteurs (pédale de voie, ILS, consommation de courant, fin de course d’un aiguillage). Il faut donc d’une part un petit circuit capteur qui génère l’événement et un décodeur qui permet de renvoyer cet événement à la centrale ou au TCO. Nous prendrons comme exemple dans cet article un capteur par consommation de courant et un décodeur basé sur le bus S88. Le petit montage suivant, proposé par jacques Veillard sur le site train35 [2] est une bonne solution pour détecter la présence d’un convoi sur un canton et adapté la tension à celle acceptable par un Arduino (NB : prendre soin de bien relier le + et - du pont de diode).

Figure 1
Figure 1

Le bus S88

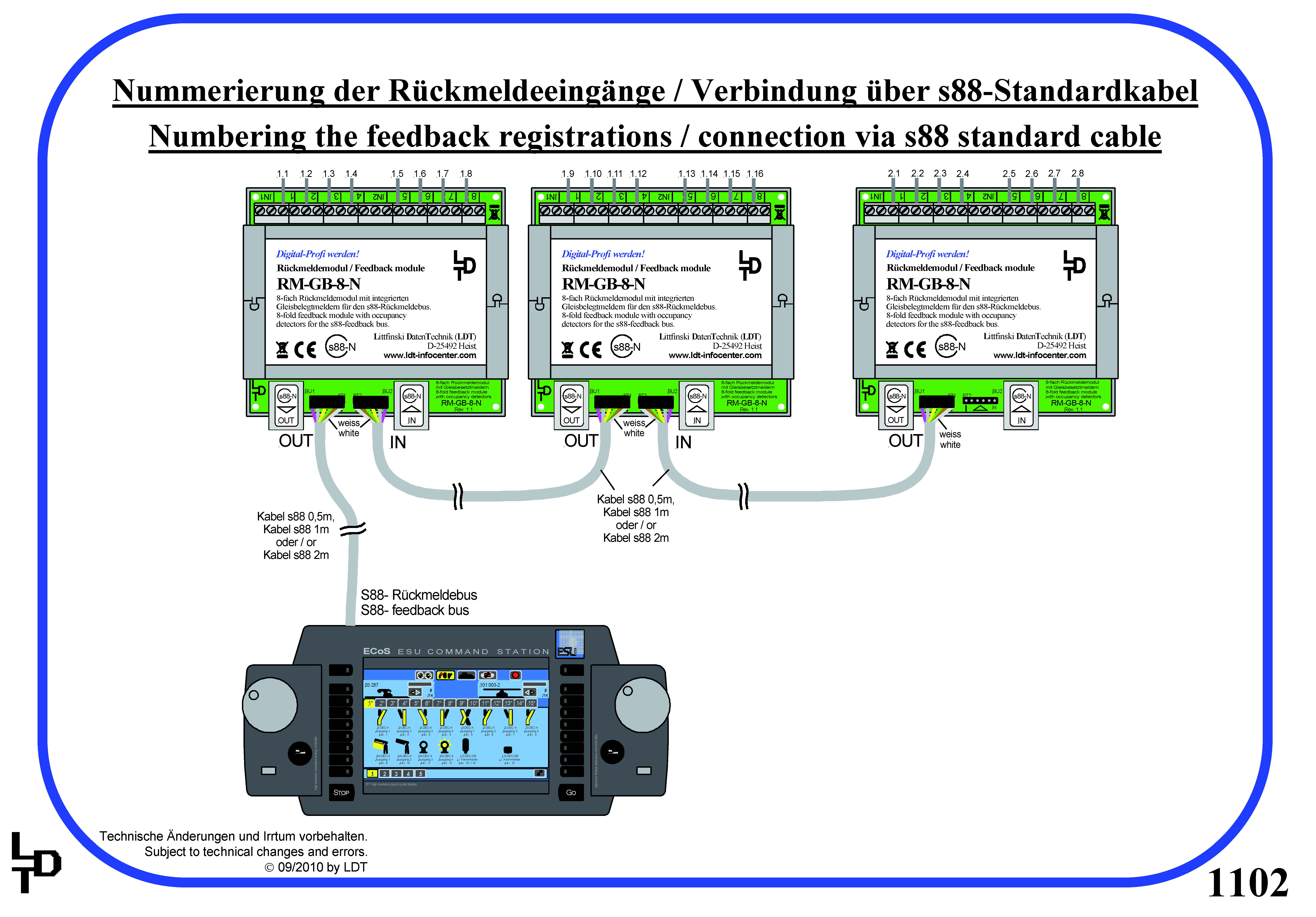

Le bus S88 consiste à relier par chaînage les modules entre eux. Ce n’est pas le meilleur bus mais il reste encore celui le plus utilisé. Il fonctionne sous une tension comprise entre 4,5 et 5v (donc tout à fait compatible avec nos Arduino). La longueur maximale entre deux modules ne doit pas dépasser 5m, encore faut-il veiller à ce que le câble du bus ne soit pas trop près d’environnements perturbateurs (courant de traction, 220v). Le nombre maximum de capteurs sur un bus S88 est limité à 512. L’adressage des capteurs est simple. Chaque module possède 8 ou 16 capteurs. On commence la numérotation par le premier module (valeur = 1) et son premier capteur (adresse 1:1) puis on incrémente de 1 à chaque capteur suivant dans le chaînage jusqu’à la valeur 16 (1:16) , puis on passe à 2 (2:1) et ainsi de suite modulo 16. La photo suivante provenant de LDT-infoCenter présente le principe de ce chaînage.

Figure 2
Figure 2

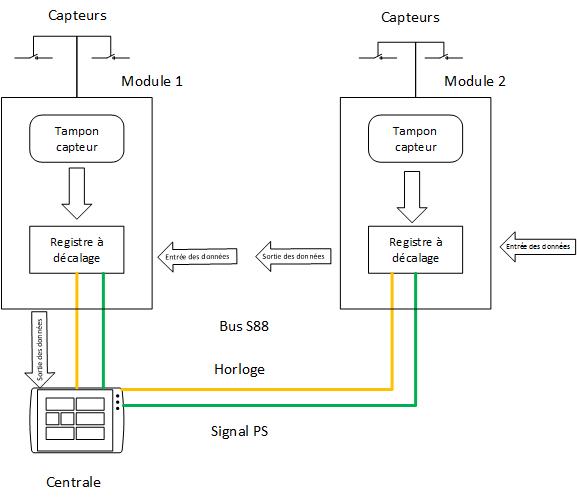

Le fonctionnement est simple. Chaque module est un registre à décalage de 8 ou 16 positions. La centrale génère un signal "PS" qui déclenche le comptage de l’horloge. Tous les modules reçoivent le signal "PS" et les fronts de l’horloge. Ils sont reliés entre eux par un câble de sortie et un d’entrée. On obtient ainsi un décalage de buffers à chaque top d’horloge.

Figure 3
Figure 3

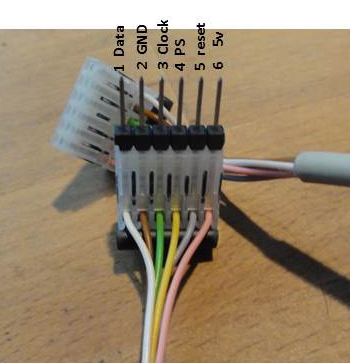

Le bus S88 est un connecteur possédant 6 connexions dont la signification est la suivante :

  • broche 1 : data (blanc) - sortie des données vers un autre module ou vers la centrale
  • broche 2 : GND (marron) - GND
  • broche 3 : clock (vert) – top de l’horloge
  • broche 4 : PS (jaune) – signal PS démarrage de l’horloge
  • broche 5 : Reset (violet) - reset du comptage
  • broche 6 : V+ (rose) – alimentation 4,5 à 5V
Figure 4
Figure 4

Le bus S88 avec un Arduino

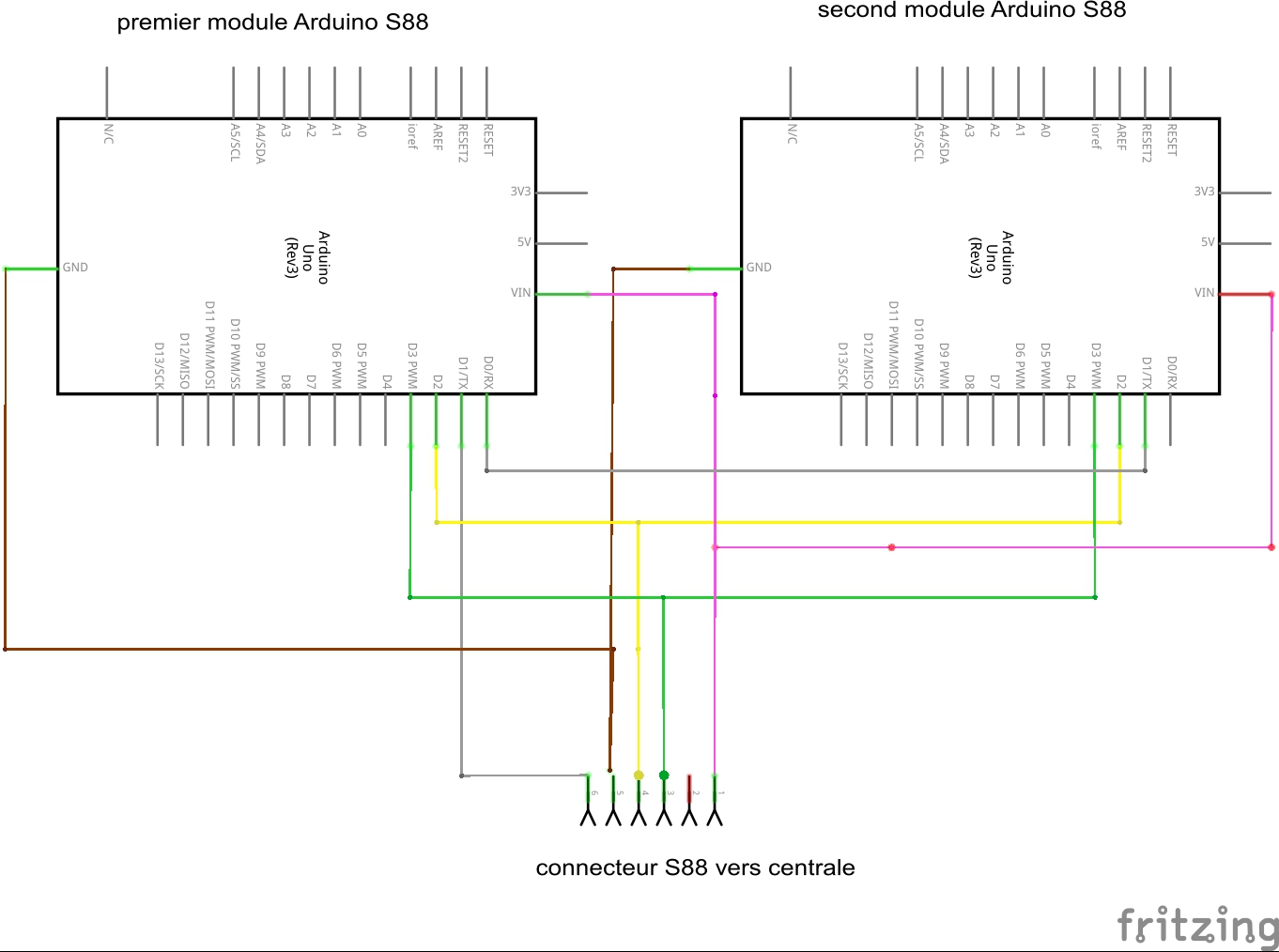

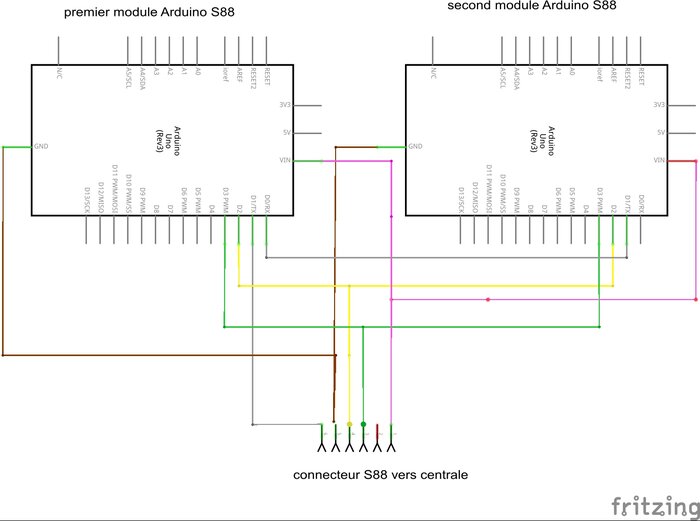

La solution proposée ici se base sur le travail de Ruud Boer [3]. Le principe est le suivant, chaque Arduino correspond à un module pouvant posséder 16 capteurs pour un UNO/Nano ou 64 capteurs pour un MEGA. Le chaînage des Arduino se fait de la manière suivante :

  • Tous les Arduino doivent être connectés aux broches 2, 3,4 et 6 du bus S88
  • Le premier Arduino connecte sa broche 1 à la broche 1 du bus S88
  • Les autres Arduino connectent leur broche 1 à la broche 0 de l’Arduino précédent.

L’interface avec le bus S88 se fait sur les broches 0 à 3, Gnd et Vin de la manière suivante :

  • broche 0 (rx) : entrée depuis un autre Arduino
  • broche 1 (tx) : sortie vers la station de contrôle ou vers un autre Arduino
  • broche 2 (int0) : interruption de l’horloge du bus S88 (sur tous les Arduino du chaînage)
  • broche 3 (int1) : interruption du signal PS du bus S88 (sur tous les Arduino du chaînage)
  • Gnd : masse commune (sur tous les Arduino du chaînage)
  • Vin : alimentation S88 (sur tous les Arduino du chaînage)
Figure 5
Figure 5

Rétro-signalisation sur UNO/Nano

Le programme se limite à inclure la bibliothèque UNO_S88 et à faire un setup avec le nombre de détecteurs souhaités (8 ou 16). Les broches utilisées sont les suivantes :

  • Broche 0 : entrée des états des autres Arduino chaînés
  • Broche 1 : sortie des états vers la station de contrôle ou vers un autre Arduino
  • Broche 2 : interruption de l’horloge S88
  • Broche 3 : interruption PS du S88
  • Pour 8 détecteurs les broches 4 à 11 sont utilisées
  • Pour 16 détecteurs toutes les broches sont utilisées (4 à A5)

Le programme Arduino UNO/Nano

#include <UNO_S88.h>    // la librairie S88 pour les UNO/Nano

void setup() {
  S88_Setup(16);        // on donne le nombre capteur 8 ou 16
}

void loop() {
  S88_Loop();           // boucle sur les capteurs
}

et la bibliothèque associée

Le fichier entête UNO_S88.h

#include <Arduino.h>
void S88_Setup(int nb_sensors);
void S88_Loop();

et le fichier UNO_S88.cpp

#include "UNO_S88.h"
#include <Arduino.h>

const byte clockS88 = 2;  // horloge du bus S88 pin = 2
int clockCounter=0;       // compteur de tops horloge
const byte PSS88 = 3;     // signal PS du bus S88 pin = 3
long loopCounter=0;       // reset proper à l’ECOS
const byte dataIn=0;      // entrée des données depuis un autre Arduino dans
                          // la chaîne S88 pin = 0
const byte dataOut=1;     // sortie des données vers un autre Arduino dans
                          // la chaîne ou vers la centrale pin=1
unsigned int sensors=0;   // tampon de 16 bits pour les capteurs
unsigned int data=0xffff; // le registre à décalage
int nbsensors;            // nombre de capteurs  8 or 16
int beginPin = 4;         // première broche utilisée pour les capteurs
int endPin8 = 12;         // dernière broche pour  8 capteurs
int endPin16 = 21;        // dernière broche pour 16 capteurs
int endPin;               // variable locale

// routine d’interruption du signal PS
// (déclenchement d’un nouveau cycle d’horloge)

void PS() {
    clockCounter=0;       // on remet le compteur à zéro
    data=sensors;         // on vide le tampon des capteurs dans le
                          // registre à décalage
    sensors=0;            // on remet à zéro le tampon des capteurs
    loopCounter++;        // on incrémente le nombre de top d’horloge
}

// routine d’interruption de l’horloge S88

void clock() {
    digitalWrite(dataOut,bitRead(data,clockCounter)); // on décale 1 bit en sortie
    delayMicroseconds(16);                            // délai pour le décalage
    bitWrite(data,clockCounter,digitalRead(dataIn));  // on décale 1 bit en entrée
    clockCounter =(clockCounter +1) % nbsensors;      // modulo le nombre de capteurs
                                                      // (8 ou 16)
}

// le setup S88

void S88_Setup(int nb_sensors) {
    nbsensors = nb_sensors;         // nombre de capteurs désirés (8 ou 16)
    if (nbsensors == 8) {           // MAJ des broches concernées
      endPin = endPin8;
    }
    else {
      endPin = endPin16;
    }
    pinMode(clockS88, INPUT_PULLUP); // init de la broche pour l’horloge
    attachInterrupt(0,clock,RISING); // horloge sur int 0 sur la broche 2
    pinMode(PSS88, INPUT_PULLUP);    // init de la broche du signal PS
    attachInterrupt(1,PS,RISING);    // PS sur int1 sur la broche 3
    pinMode(dataIn,INPUT_PULLUP);    // pin 0 = entrée des données depuis un
                                     // autre Arduino
    pinMode(dataOut, OUTPUT);        // pin 1 = sortie des données vers la
                                     // centrale ou vers un autre Arduino
                                     // dans le chaînage S88
    for (int i = beginPin; i< endPin;i++) {
      pinMode(i,INPUT_PULLUP);       // init des broches des capteurs
    }
}

// la boucle

void S88_Loop() {
    if (loopCounter==20) {
      bitSet(sensors,0);             // reset des tampons des capteurs pour l’ECOS
    }
    for (int i = 4; i<endPin; i++) { // MAJ des capteurs
      if (!digitalRead(i)) {
        bitSet(sensors,i-4);
      }
    }
}

Rétro-signalisation sur MEGA

La différence avec les cartes UNO/Nano est que le MEGA représente à lui seul 4 modules S88 de 16 capteurs en interne. Le grand avantage est de réduire considérablement le câblage, par quatre par rapport à un UNO et limite grandement la demande en courant depuis le bus S88. Le chaînage de ces quatre modules devient interne au MEGA. Le module 1 est le premier et le module 4 le dernier, un MEGA à lui seul peut donc intégrer 64 capteurs sur quatre modules internes. Cela n’empêche pas d’avoir des chaînages externes avec d’autres Arduino (UNO, Nano ou MEGA). La limite étant de 512 capteurs pour un bus S88, il suffit donc de quatre MEGA pour remplir le bus.

Tout comme précédemment le programme se limite à inclure la bibliothèque MEGA_S88 et à faire un setup.
Les broches utilisées sont les suivantes :

  • Broche 0 : entrée des états des autres Arduino chaînés
  • Broche 1 : sortie des états vers la station de contrôle ou vers un autre Arduino
  • Broche 2 : interruption de l’horloge S88
  • Broche 3 : interruption PS du S88
  • Les broches 20 et 21 sont volontairement inutilisées pour des extensions avec le DCC (interruption sur broche 20 et led de contrôle sur broche 21)

Les modules sont regroupés en quatre groupes de 16 détecteurs dont les broches sont les suivantes :

  • Module1 = 4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19
  • Module2 = 22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37
  • Module3 = 38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53
  • Module4 = 54(A0),55(A1),56(A2),57(A3),58(A4),59(A5),60(A6),61(A7),62(A8),63(A9),64(A10),
  • 65(A11), 66(A12), 67(A13), 68(A14), 69(A15)

Le programme permet d’instancier 1 à 4 modules de 16 détecteurs dans un ordre séquentiel partant du module 1 jusqu’au module 4.

Le programme Arduino MEGA

#include <MEGA_S88.h> // librairie S88 pour le MEGA

void setup()
{
  S88_Setup(2);       // on donne le nombre de modules souhaités
}

void loop()
{
  S88_Loop();		      // on boucle
}

et la petite bibliothèque associée

Le fichier d’entête MEGA_S88.h

#include "MEGA_S88.h"
#include <Arduino.h>

// Allocation des broches

const byte dataIn   = 0; // entrée des données depuis d’autres Arduino
const byte dataOut  = 1; // sortie vers la centrale ou vers d’autres
                         // Arduino
const byte clockS88 = 2; // int0 pour l’horloge sur la broche 2
const byte PSS88    = 3; // int1 pour le signal PS sur la broche 3

int clockCounter = 0;    // compteur des tops horloge
long loopCounter = 0;    // reset propre à l’ECOS

// nombre de modules de 16 capteurs

int nbBlocs = 0; // le nombre de module souhaité

// registres à décalage des différents modules

unsigned int data1 = 0xFFFF; // register du module 1
unsigned int data2 = 0xFFFF; // register du module 2
unsigned int data3 = 0xFFFF; // register du module 3
unsigned int data4 = 0xFFFF; // register du module 4

// tampon des capteurs

unsigned int sensors1 = 0; // 16 capteurs du module 1
unsigned int sensors2 = 0; // 16 capteurs du module 2
unsigned int sensors3 = 0; // 16 capteurs du module 3
unsigned int sensors4 = 0; // 16 capteurs du module 4

// internal variable

int i,j;

// routine d’interruption du signal PS

void PS()
{
  clockCounter = 0;  // RAZ du compteur de top horloge
  // il y a au moins un module, le premier le module 1
  data1 = sensors1;  // on vide le tampon des capteurs
                     // dans le registre à décalage
  sensors1 = 0;      // RAZ du tampon des capteurs
  switch (nbBlocs)
  {
    case 2 : { // si deux modules
      data2 = sensors2; sensors2 = 0;
      break;
    }
    case 3 : { // si 3
      data2 = sensors2; sensors2 = 0;
      data3 = sensors3; sensors3 = 0;
      break;
    }
    case 4 : { // si 4
      data2 = sensors2; sensors2 = 0;
      data3 = sensors3; sensors3 = 0;
      data4 = sensors4; sensors4 = 0;
      break;
    }
  }
  loopCounter++; // for reset management
}

// clock signal from S88

void clock()
{
  // exit bits to next S88 in chain
  digitalWrite(dataOut, bitRead(data1,clockCounter));
  switch (nbBlocs) // data buffer shift
  {
    case 1 : {
      bitWrite(data1, clockCounter, digitalRead(dataIn));
      break;
    }
    case 2 : {
      bitWrite(data1, clockCounter, bitRead(data2,clockCounter));
      bitWrite(data2, clockCounter, digitalRead(dataIn));
      break;
    }
    case 3 : {
      bitWrite(data1, clockCounter, bitRead(data2,clockCounter));
      bitWrite(data2, clockCounter, bitRead(data3,clockCounter));
      bitWrite(data3, clockCounter, digitalRead(dataIn));
      break;
    }
    case 4 : {
      bitWrite(data1, clockCounter, bitRead(data2,clockCounter));
      bitWrite(data2, clockCounter, bitRead(data3,clockCounter));
      bitWrite(data3, clockCounter, bitRead(data4,clockCounter));
      bitWrite(data4, clockCounter, digitalRead(dataIn));
      break;
    }
  }
  clockCounter = (clockCounter + 1) % 16; // bits 0 to 15
}

// setup

void S88_Setup(int NbBlocs)
{
  nbBlocs = NbBlocs;
  for (i=4; i<20; i++) { // the first bloc
    pinMode(i,INPUT_PULLUP);
  }
  switch (nbBlocs)
  {
    case 2 : { // the second
      for (i=22; i<38; i++) {
        pinMode(i,INPUT_PULLUP);
      }
      break;
    }
    case 3 : { // the third
      for (i=22; i<54; i++) {
        pinMode(i,INPUT_PULLUP);
      }
      break;
    }
    case 4 : { // the fourth
      for (i=22; i<70; i++) {
        pinMode(i,INPUT_PULLUP);
      }
      break;
    }
  }
  pinMode(clockS88,INPUT_PULLUP);  // S88 clock in input
  attachInterrupt(0,clock,RISING); // interrupt int0
  pinMode(PSS88,INPUT_PULLUP);     // S88 PS in input
  attachInterrupt(1,PS,RISING);    // interrupt int1
  pinMode(dataOut, OUTPUT);        // init data out to other Arduino
                                   // or control board
  digitalWrite(dataOut,LOW);       // led off
  pinMode(dataIn,INPUT_PULLUP);    // data in from other Arduino
}

// loop

void S88_Loop()
{
  // reset management for ECOS
  if (loopCounter == 20) {
    bitSet(sensors1,0);
    switch (nbBlocs)
    {
      case 2 : {
        bitSet(sensors2,0);
        break;
      }
      case 3 : {
        bitSet(sensors3,0);
        break;
      }
      case 4 : {
        bitSet(sensors4,0);
        break;
      }
    }
  }

  // update all sensors by group
  for (i=4; i<20; i++) {
    if (!digitalRead(i)) {
      bitSet(sensors1,i-4);
    }
  }

  switch (nbBlocs)
  {
    case 2 : {
      for (i=22; i<38; i++) {
        if (!digitalRead(i)) {
          bitSet(sensors2,i-22);
        }
      }
      break;
    }
    case 3 : {
      for (i=22; i<38; i++) {
        if (!digitalRead(i)) {
          bitSet(sensors2,i-22);
        }
      }
      for (i=38; i<54; i++) {
        if (!digitalRead(i)) {
          bitSet(sensors3,i-38);
        }
      }
      break;
    }
    case 4 : {
      for (i=22; i<38; i++) {
        if (!digitalRead(i)) {
          bitSet(sensors2,i-22);
        }
      }
      for (i=38; i<54; i++) {
        if (!digitalRead(i)) {
          bitSet(sensors3,i-38);
        }
      }
      for (i=54; i<70; i++) {
        if (!digitalRead(i)) {
          bitSet(sensors4,i-54);
        }
      }
      break;
    }
  }
}

Conclusion

En espérant que ma petite contribution répondra aux besoins de certains, cela permet pour tous ceux qui utilisent le bus S88 et qui ne souhaitent pas rentrer dans la complexité du codage de réaliser, de façon simple, rapide et peu chère, une rétro-signalisation avec un grand nombre de capteurs. J’ai testé sur mon ECOS et cela marche très bien et permet à mon logiciel RRTC de prendre les bonnes décisions sur le roulement des trains.

La bibliothèque pour les Nano/Uno

et celle pour les MEGA

152 Messages

  • La rétro-signalisation sur Arduino 26 décembre 2015 13:23

    Super article ! Merci.
    Juste une amélioration possible pour le détecteur d’occupation, j’utilise des optocoupleurs ACPL-8x4 (824 ou 844) permettant aussi un fonctionnement en analogique (dans les deux sens), ils disposent de 2 diodes têtes bêches... et la version 844 permet une optimisation espace et prix intéressant !

    Michel

    Répondre

  • La rétro-signalisation sur Arduino 26 décembre 2015 16:16, par JPClaude

    Bonjour,
    Merci beaucoup pour cette information car effectivement c’est un vrai gain d’espace qui me manquait. Je vais en commander et tester la chose au plus vite.
    Bonnes fêtes à vous.
    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 26 décembre 2015 22:47

    Et en analogique cela pourrait donner quoi comme détecteur ? On trouve plus de montages pour le DCC que pour l’analogique.
    Merci pour l’article

    Répondre

  • La rétro-signalisation sur Arduino 27 décembre 2015 16:22, par JPClaude

    Bonjour,
    pour la détection en analogique je pense que Michel (ci-dessus) donne la réponse en utilisant des ACPL-824 ou ACPL-844 (http://www.avagotech.com/docs/AV01-...) en lieu des 4N35.
    En analogique je pense que le bus S88 ne sert à rien, soit on récupère le signal (nommé "entrée Arduino") pour allumer une led ou faire un autre traitement, sinon le mieux, je pense, pour la rétro-signalisation en analogique, est de considérer un bus CAN comme abordé dans l’article http://www.locoduino.org/spip.php?a... qui permet de dissocier la traction (analogique ou digitale) des interactions avec les accessoires.

    Répondre

    • La rétro-signalisation sur Arduino 28 décembre 2015 16:49, par Pierre59

      Bonjour

      En analogique comme en digital j’utilise ce schéma, mais avec des TLP620 (simples, doubles ou quadruples) qui fonctionnent aussi dans les deux sens.

      Avec des multiplexeurs (8 ou 16 entrées) dont les sorties sont connectées au mico-contrôleur, pour gagner des pins.

      Pierre

      Répondre

  • La rétro-signalisation sur Arduino 31 décembre 2015 10:37, par Gilles29

    Bonjour ,
    tout d’abord merci pour cet article .
    je viens de faire un essai avec un Nano :
    en utilisant des diodes IR , la détection fonctionne parfaitement .
    j’ai pu le vérifier sur mon ECos .
    j’ai rajouté ce Nano dans ma chaîne de S88 N par l’intermédiaire d’un adaptateur S88-RJ45 . et là il y a un problème , les S88 précédents sont parasités et indiquent des occupations qui n’existent pas . Le Nano , lui par contre, envoi de bonnes infos.
    je vais essayer de le mettre en début de chaîne pour voir .

    Gilles

    Répondre

    • La rétro-signalisation sur Arduino 31 décembre 2015 16:21, par JPClaude

      Bonjour,
      voilà une information intéressante. j’avoue que n’ai essayé qu’avec des NANO en chaînes et sans RJ45 et tout marche bien. Il faut bien préciser le nombre de détecteur (8 ou 16) par module sinon l’horloge se mélange les pinceaux.
      Tenez nous au courant de votre retour d’expérience, je vais essayé de tester avec des LDT que j’ai dans les semaines qui viennent.
      Bonne fête de réveillon.
      Cordialement.

      Répondre

    • La rétro-signalisation sur Arduino 7 janvier 2016 12:37, par JPClaude

      Bonjour,
      je reviens vers vous car j’ai testé avec une carte Arduino Nano à 16 détecteurs avec des LDT RM-DEC-88-O.
      1) si l’on n’a que des Arduino, je n’ai pas de problème.
      2) Si je place l’Arduino en tête de bus, le reset ne se fait pas sur les LDT. Cela est dû certainement au fait que l’Arduino n’utilise pas le signal Reset du S88. J’ai essayé de propager le signal Reset, mais cela ne change rien.
      3) si je place l’arduino après les LDT, cela marche très bien, mais il faut initialiser (au moins avec l’ECOS, avec une charge) un des 8 premiers détecteurs du premier LDT.
      Si quelqu’un a des idées ???
      Bien cordialement.
      Jean-Pierre

      Répondre

      • La rétro-signalisation sur Arduino 1er février 2016 15:34, par Gilles29

        Bj , après avoir reçu de nouveaux Nano , j’ai refais des essais
        avec un Arduino-S88 nano en bout de chaine , tout fonctionne correctement , il faut juste ne pas oublier de relier la Pin 12 à la masse .
        monté sur un support à vis , l’emploi est très facile .
        le schéma de connexion dans l’article est faux ,le fil data du bus est à connecté sur la Pin 13 ..
        les Pins RX et Tx sont d’ailleurs des entrées de capteur .
        En tout cas merci pour cet article et ce decodeur de rétro qui revient à trois fois rien !

        Répondre

        • La rétro-signalisation sur Arduino 1er février 2016 16:47, par JPClaude

          Bonjour,

          Très content que cela marche.
          Par contre c’est moi maintenant qui ne comprend pas pourquoi il faut relier la pin 12 à la masse et la pin 13 au data ?
          Elles sont utilisées pour la détection.
          Les pins Rx et Tx servent à transmettre les bits par registre à décalage entre les modules.
          Pourriez-vous me donner votre schéma ?
          Bien cordialement.

          Répondre

          • La rétro-signalisation sur Arduino 1er février 2016 17:50, par Gilles29

            je viens de me rendre compte que je n’ai pas charger le bon sketch

            j’ai pris celui-ci :

            Voir en ligne : RB-S88

            Répondre

            • La rétro-signalisation sur Arduino 1er février 2016 18:00, par Gilles29

              le lien ne fonctionne pas , désolé
              je l’avais trouvé ici :

              Voir en ligne : Site RB

              Répondre

              • La rétro-signalisation sur Arduino 1er février 2016 19:38, par JPClaude

                Effectivement je connais ce site, d’ailleurs en début d’article je cite que je me base sur ces travaux. J’ai simplement tenté de simplifier les choses et de rendre linéaire les broches de détection en utilisant RX et TX en place des broches 12 et 13 car je n’utilise pas la communication avec la console.
                Par contre de mettre le dernier dataIn à la masse et peut être une bonne idée.
                Cordialement.
                JP

                Répondre

  • La rétro-signalisation sur Arduino 3 janvier 2016 14:32, par André Penneteau

    Bonjour,
    Je souhaiterais utiliser la première solution de détection proposée dans cet article, tout simplement pour déclencher le fonctionnement des barrières d’un PN.
    L’ensemble piloté par une carte Arduino.
    Dans quelle "entrée" dois-je connecter la liaison référencée "entrée Arduino" et comment coder la fonction du code qui identifiera l’information de cette occupation ?
    Merci pour votre aide.

    Répondre

  • La rétro-signalisation sur Arduino 3 janvier 2016 17:03, par JPClaude

    Bonjour,
    Si j’ai bien compris vous souhaitez connecter directement une sortie du détecteur sur une broche Arduino. Il n’y a pas de problème vous pouvez choisir n’importe quelle broche. J’ai fait un petit test et cela marche très bien, attention aux rebonds qui peuvent survenir avec certain matériel. Voici un petit programme ou j’ai connecté "entrée vers Arduino" du détecteur sur la broche 5 de l’Arduino. :

    #define detection 5 // la broche connectee a "entree arduino" du detecteur

    byte etatPN;  // l'etat de la zone PN au moment du test de detection
    byte etatcourantPN = HIGH; // l'etat du PN actuel,
                               // il est ouvert initialement
    byte antirebond = 50;      // permet d'eviter les rebonds du au materiel

    void setup() {
      Serial.begin(9600);              // permet d'avoir l'etat sur la console
      pinMode(detection,INPUT_PULLUP); // mise en entree de la detection
                                       // en mode PULLUP
    }

    void loop() {
      etatPN = digitalRead(detection);  // on teste la broche de detection
      if (etatPN != etatcourantPN) {    // si il y a un changement d'etat,
                                        // sinon ne rien faire
         etatcourantPN = etatPN;        // nouvel etat du PN
         if ( etatcourantPN == LOW) fermeturePN(); // si niveau bas = occupe,
                                                   // on ferme le PN
         else ouverturePN();                       // si niveau haut = libre,
                                                   // on ouvre le PN
      }
        delay(antirebond);              // antirebond pour la detection
    }

    void fermeturePN() {
      Serial.println("fermeture du passage a niveau");
      // mettre ici les actions de fermeture du PN
    }

    void ouverturePN() {
      Serial.println("ouverture du passage a niveau");
      // mettre ici les actions d'ouverture du PN
    }

    J’espère avoir répondu à votre question.
    Bien cordialement.
    JP

    Répondre

    • OUI, effectivement, je souhaite connecter directement sur un entrée Arduino, vous avez-donc répondu à ma question.

      Je testerai ce programme dès que j’aurais réalisé (ou fait réaliser dans mon cas, pour être honnête) la partie "électronique".

      Répondre

  • La rétro-signalisation sur Arduino 16 janvier 2016 18:12, par André Penneteau

    Bonjour,

    J’ai compilé l’exemple de programme ci-dessus, sans problème.

    Je ne peux pas encore le tester en situation, le petit montage électronique confié à un ami n’est pas encore prêt.

    Cependant j’ai une petite question : pourquoi utliser une entrée numérique (digitalRead) et non analogique (analogRead) pour détecter les variations ?

    Répondre

  • La rétro-signalisation sur Arduino 16 janvier 2016 19:23, par JPClaude

    Bonjour,

    tout simplement parce que l’optocoupleur est en "pullup", c’est à dire que l’on reçoit 5V s’il n’y a pas d’occupation ou 0V si le canton est occupé, donc du digital et non de l’analogique.
    Cordialement.
    Jean-Pierre

    Répondre

    • La rétro-signalisation sur Arduino 17 janvier 2016 13:23, par André Penneteau

      Merci pour votre réponse.

      Très novice en électronique je ne suis pas en mesure de comprendre ce qui "sortira" du montage proposé.

      Je peux donc utiliser n’importe quelle pin digitale (excepté 0 et 1) ou uniquement une de celles qui possédent une référence "tildée " ? Ce qui est le cas de la pin 5 utilisée dans votre exemple.

      Répondre

  • La rétro-signalisation sur Arduino 17 janvier 2016 14:38, par JPClaude

    Bonjour,

    Oui vous pouvez utiliser n’importe quelle pin. Toutes les pins analogiques (avec tilda) peuvent être utilisées en digitale, mais pas l’inverse (les pins sans tilda ne peuvent être utilisées en mode analogique).
    Effectivement éviter les pins 0 et 1 qui servent à la communication.
    Cordialement.
    Jean-Pierre

    Répondre

  • La rétro-signalisation sur Arduino 24 mai 2016 11:15, par Mikeul

    Bonjour,

    Je suis un petit modeliste ferroviaire, et je cherche un système de "détection de courant " et "rétrosignalisation si possible sans coupure de rail "
    Est ce possible ?

    Si non, dites moi ou je peux trouver des schémas de branchement très clairs [modules arduino ] pour que je puisse effectuer mon cablage en toute sécurité.
    Je possède une ecos 2 et je ne tiens pas à faire de mauvaises manipulations qui risqueraient de déteriorer ma centrale.

    très cordialement
    Mikeul

    Répondre

    • La rétro-signalisation sur Arduino 24 mai 2016 13:06, par JPClaude

      Bonjour,

      1) si vous connectez le bus S88 entre l’Arduino et l’ECOS comme présenté ici, il n’y a aucun risque pour l’ECOS (ou l’Arduino). Les détecteurs ne sont connectés qu’à l’Arduino et non pas à la console ECOS, en cas de fausse manipulation sur les capteurs c’est l’Arduino qui prendra. Le schéma est toujours le même :

      capteur - (opto ?) - pin - Arduino - bus S88 - ECOS

      2) la détection de courant sans coupure de rail, je ne vois pas comment faire. Le cas du détecteur de courant est présenté dans l’article et doit impérativement passer via un optocoupleur (la tension des rails est de l’ordre de 16V et de 5V pour l’Arduino). Si vous suivez le déroulement de l’article cela devrait marcher.

      3) vous pouvez sinon utiliser des capteurs optiques du type TRCT5000L (vous trouverez une référence sur le site http://forum.arduino.cc/index.php?t...). Dans ce cas vous n’avez pas à couper les rails et vous pouvez connecter directement le capteur à une pin de l’Arduino (pour être efficace mettre un collant métallisé sous le train).

      4) Vous pouvez également utiliser des capteurs Reed ILS, qui se comportent comme un bouton poussoir et qui ne demande pas de couper les rails, mais il faut mettre un aimant sous le train. Ici aussi vous pouvez connecter directement l’ILS à une pin de l’Arduino (prendre garde cependant au rebond possible).

      En espérant avoir répondu à vos questions.

      Bien cordialement.

      Répondre

  • La rétro-signalisation sur Arduino 2 août 2016 11:52, par Goupil

    Bonjour,
    Merci pour cet article très intéressant.

    Je voulais juste vous signaler que le 2e lien que vous donner n’existe plus.
    le domaine train35.com n’existe plus et est devenu train35.fr. Le lien correct est donc http://train35.fr/dcc18.html

    Bien à vous.

    Répondre

  • La rétro-signalisation sur Arduino 7 octobre 2016 11:20, par jacques68

    Bonjour

    Je suis très interressé par ce projet de rétrosignalisation. Avec un arduino j’ai déjà reussi à programmer mes servos moteurs.
    Je m’attaque donc à la rétrosignalisation par arduino.
    Dans mon cas je but un peu sur la façon de relier l’arduino à ma centrale.
    En effet ma centrale est un Sprog...et je n’ai que les prises tx et rx dessus...
    Existe t’il un moyen de relier cela differement genre peut etre directement au pc (comme pour mes servos) ?
    Merci à tous pour votre super boulot !!!

    Répondre

  • La rétro-signalisation sur Arduino 7 décembre 2016 15:54, par THIERRY

    Bonjour

    Possible d’avoir la rétro-signalisation sur Arduino avec la solution BUS RS DE LENZ.

    Merci

    Répondre

  • La rétro-signalisation sur Arduino 7 décembre 2016 17:48, par JPClaude

    Oui très certainement.
    J’ai écrit cet article simplement parce que j’ai une ancienne centrale qui possède un bus S88 de première génération.
    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 18 mai 2017 14:43, par pierre

    Bonjour,

    Merci pour cet article sur la rétro.

    Je tente d’installer cette rétro-signalisation sur mon réseau en N.

    J’ai réalisé deux détecteurs de consommation de courant qui fonctionnent bien.
    Je voudrais maintenant implémenter la rétro en liaison avec mon intellibox.
    J’ai branché le câble "S88" à l’arrière de l’intellibox, mais je ne comprend pas bien sur quelles broches de mon Arduino MEGA je dois brancher le cable "S88".
    Egalement sur quelles broches dois-je alimenter l’Arduino ?

    Merci de vos précisions et félicitation pour vos articles.

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 18 mai 2017 17:03, par pierre

    Bonjour,

    En étudiant de près les schémas, je crois que j’ai compris où brancher mon câble S88 sur mon Arduino MEGA :

    • Broche 1-Data sur broche 1-TX0 du MEGA
    • Broche 2-GND sur bbroche GND du MEGA
    • Broche 3-Clock sur broche 2 du MEGA
    • Broche 4-PS sur broche 3 du MEGA
    • Broche 5-Reset non branché
    • Broche 6-5V sur brocheVin du MEGA

    Correct ?

    Par contre, comment dois-je relier mes détecteurs d’occupation ?

    • sur les broches 4 à 19 pour le fil marqué Entrée Arduino du schéma "détection" en tête de l’article je suppose.
    • mais le +5V et masse du détecteur d’occupation sont ils reliés au +5V et masse de l’Arduino (ce qui me paraitrai logique)

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 18 mai 2017 17:46, par JPClaude

    Bonjour,
    les connexions sont les suivantes :
    Broches S88--------Broches Arduino
    1 : blanc data------broche1 (TX0)
    2 : marron GND------GND Arduino
    3 : vert clock------broche 2
    4 : jaune PS--------broche 3
    5 : violet reset----non connecté
    6 : rose V+---------Vin Arduino (sert à alimenter l’Arduino)

    J’espère avoir répondu à votre question.

    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 18 mai 2017 17:51, par JPClaude

    Rebonjour,
    oui tout à fait, les broches du Module1 sont les broches 4 à 19 et on relie tous les 5V et GND à l’Arduino.
    Cordialement.

    Répondre

    • La rétro-signalisation sur Arduino 19 mai 2017 17:09, par pierre

      Bonjour,

      Merci de vos réponse rapide qui permettent d’avancer.

      Lorsque je relie l’Arduino avec le câble S88 à l’Intellibox, la led de l’Arduino s’allume, ce qui indique qu’il est alimenté, sans doute par le +5V et le GND de l’Intellibox.

      Les détecteurs de consommation doivent donc aussi être alimenté par le +5V et le GND de l’Intellibox, je n"ai pas besoin d’autre alimentation 5V ???

      Cordialement

      Répondre

  • La rétro-signalisation sur Arduino 19 mai 2017 17:34, par JPClaude

    Bonjour,
    A priori non pas besoin d’autre alimentation.
    Il est rare d’avoir tous les cantons occupés, sinon ça voudrait dire qu’il n’y a plus un seul train qui peut circuler.
    Cordialement.
    JP

    Répondre

  • La rétro-signalisation sur Arduino 19 mai 2017 17:42, par pierre

    Merci de cette réponse,

    Je viens de câbler un premier canton, et effectivement sur mon Intellibox en mode S88, j’ai un petit losange noir qui m’indique que le 1° canton est occupé.

    Il ne me reste plus qu’à fabriquer mes 40 autres détecteurs d’occupation et à ler relier à mon Arduino MEGA.

    Je pense ensuite relier l’ensemble à mon PC avec "Itrain".

    L’expérience est passionnante.
    Un simple Arduino qui remplace tous les modules électroniques coûteux, c’est magique.

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 19 mai 2017 18:18, par JPClaude

    Bon courage.
    Cordialement.
    JP

    Répondre

  • La rétro-signalisation sur Arduino 22 mai 2017 20:43, par DE SOUSA José

    Bonjour,
    Je suis débutant sur ARDUINO.
    Ok pas de problème pour le câblage électronique mais
    Que doit on mettre dans le programme pour téléverser dans l’ARDUINO UNO ?

    Merci de vos réponses.

    Répondre

  • La rétro-signalisation sur Arduino 23 mai 2017 08:53, par Dominique

    Bonjour José,
    Vous trouverez toutes les réponses à votre question et à celles que vous allez encore vous poser dans la rubrique "pour débuter".

    Je me demande d’ailleurs pourquoi vous n’avez pas commencé par là !

    Bon courage.

    Répondre

  • La rétro-signalisation sur Arduino 23 mai 2017 09:19, par JPClaude

    Bonjour,
    Je suis d’accord avec Dominique, étudier d’abord la rubrique "pour débuter".
    Sinon pour répondre à votre question le programme est fourni dans l’article : "le programme Arduino/nano".
    Cordialement.
    JP

    Répondre

  • La rétro-signalisation sur Arduino 23 mai 2017 20:39, par JPClaude

    Bonsoir,
    les points .h et .ccp sont des programmes écrits en C ou C++ qui sont appelés et utilisés par les programmes de l’Arduino (en général ce sont des bibliothèques qui cachent la complexité de programmation).
    Cordialement.
    JP

    Répondre

  • La rétro-signalisation sur Arduino 5 juin 2017 09:26, par jacques68

    Bonjour

    J’ai enfin pu reprendre le montagede mon circuit de test. J’ai reussi à connecter mon arduino au pc via un module S88.
    La detection fonctionne bien sauf que....malheuresement il y a toujours chez moi un truc qui fonctionne mal....en l’occurence ici les cantons connectés sur les broches A1 à A5 ne sont pas détectés !!!
    Là je ne pige pas pourquoi. J’aifait pas mal de tests débranchés le canton de la broche A2 et le brancher sur la broche 6 par exemple, et la detection sur la broche 6 se fait mais pas sur la broche A2....
    Le soucis n’est donc pas au niveau de mon cablage.
    Sur mon arduino il est configuré pour connecter 16 broches, mais seul 12 broches sont reliées. Celaà t’il une incidence ???
    J’ai essayé avec un autre arduino, mais idem les broches A1 à A5 ne sont pas détecées...
    Une idée ???

    Répondre

  • La rétro-signalisation sur Arduino 5 juin 2017 11:44, par JPClaude

    Bonjour,
    j’avoue ne pas avoir d’idée pour l’instant, cela marche avec une console ECOS mais n’ayant pas de SPROG je ne peux pas faire le test moi même.
    Peut être un problème de reset du bus S88 avec la variable loopCounter qui vaut 20 avec l’ECOS (sans vraiment comprendre pourquoi mais sa marche) ?
    Si quelqu’un a testé avec un SPROG merci de nous donner votre expérience.
    Cordialement.
    JP

    Répondre

    • La rétro-signalisation sur Arduino 5 juin 2017 11:51, par jacques68

      Merci de ta reponse. J’ai oublié de préciser que j’ai a présent une centrale z21. Je continu donc mes investigations !!

      Répondre

      • La rétro-signalisation sur Arduino 5 juin 2017 21:26, par jacques68

        Ok j’ai triouvé mon erreur.....j’ai honte...
        En fait j’ai pas fait gaffe. J’ai branché sur les bornes A5 et A4. Je ne l’ai pas vu de suite car j’ai branché un bornier sur ma carte..
        Tout est rentré dans l’ordre !!

        Répondre

  • La rétro-signalisation sur Arduino 6 juin 2017 10:00, par JPClaude

    Bonjour,
    bonne nouvelle.
    Bonne continuation.
    Cordialement.
    JP

    Répondre

  • La rétro-signalisation sur Arduino 5 juillet 2017 12:59, par jacques68

    Bonjour
    J’ai donc fini la construction du réseau test, juste une boucle avec 12 cantons, gérés par la rétro-signalisation présenté ici sur la base d’un arduino Uno.
    J’ai également 4 aiguillages pilotés par des servos moteurs et commandé par un arduino Uno.
    Le tout est géré par un logiciel sur Pc.
    Pour la partie aiguillage, aucun soucis mis à part l’optocoupleur permettant de transmettre les donnés. J’ai d’abord utilisé des 6N137 de differents fournisseurs et aucun n’a jamais fonctionné correctement. Je suis passé à un 4N25 (que j’avais en stock) et depuis celay fonctionne.

    Maintenant la rétro-signalisation, là j’ai encore quelques soucis...
    En testant les différentes zones avec une simple résistance les détections ne posaient aucun soucis, toutes très bien vues par le logiciel.
    J’ai enfin pu acquérir 2 locos digitalisées et installé un décodeur dans une troisième pour pouvoir tester tout mon montage sur mon circuit.
    Là je me suis aperçu que j’avais au niveau de la rétrosignalisation beaucoup de détections "sauvages" !!...
    C’est à dire que quand une loco entre dans un canton, la détection rétro-signalisation se fait bien mais j’ai aussi de ou trois autres canton qui sont détectés brièvement...Doc forcément cela me met le bazar dans la gestion de mes trains.
    Je pense que cela est du à des parasites, mais là je sais pas que faire pour les détecter.
    J’ai vérifié tout mon câblage qui apparemment est OK. J’ai partout des paires torsadées. Le seul endroit ou je pense c’est un peu le fouillis c’est les fils arrivant sur l’Arduino.
    D’autres ont ils constaté les mèmes soucis et ont ils résolus le problème ?

    Répondre

    • La rétro-signalisation sur Arduino 7 juillet 2017 07:44, par bobyAndCo

      Bonjour,

      Est-ce qu’il n’y a pas simplement un problème de résistances pull-up sur les entrées ?

      Répondre

    • La rétro-signalisation sur Arduino 7 juillet 2017 09:30, par Dominique

      Le fouillis à l’arrivée sur l’Arduino, je l’ai aussi mais sans ces problèmes qui peuvent avoir de multiples causes : voir le schéma nous ferait gagner du temps.

      Rien que de dire que ça marche mieux avec un 4N25 plutôt qu’un 6N137 est suspect et anormal. Après il y a la qualité des masses (le GND commun), l’impedance côté détecteur et la pull-up comme indique par Boby&co, etc...
      Le détecteur est peut-être trop ou pas assez sensible, l’insertion dans l’alimentation DCC des rails n’est peut être pas correcte, la section du feeder d’alimentation DCC trop petite, la liste peut être longue...

      Répondre

  • La rétro-signalisation sur Arduino 6 juillet 2017 00:46, par Dominique

    Peut-être pourriez-vous fournir un schéma et présenter votre réseau sur le forum plutôt qu’ici où il n’est pas possible d’adjoindre des images.
    Mettez l’URL en réponse ici.
    cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 7 juillet 2017 15:13, par JPClaude

    Je suis surpris que les 6N137 ne marchent pas, tout fonctionne très bien chez moi (surtout avec un seul UNO).
    Peut être vérifier soigneusement le câblage, et en localisant les détecteurs, le plus proche de l’Arduino, le câble le plus long est alors en alternatif, ou proche du canton le câble le plus long est alors en continu, à mon avis la première solution devrait être la meilleure.
    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 1er novembre 2017 12:25, par pierre

    Bonjour,

    J’utilise un Arduino Mega 2560 relié à une Intellibox1.
    J’ai câble les 16 premières entrées de l’Arduino à mes modules de rétro-signalisation.

    Tout est détecté correctement, les rectangles noirs s’allument correctement sur mon Intellibox1

    Par contre lorsque je relie le 17° détecteur à la broche 22 de l’Arduino, aucune détection.

    Le 2° panneau de 16 indicateurs de l’Intellibox n’indique rien.

    Pourtant mon détecteur fonctionne, il passe bien de 0 à 5V en fonction de l’occupation.
    J’ai paramétré mon Intellibox en lui indiquant 2 modules de rétro-signalisation.

    Que peut-il bien se passer ?

    Cordialement

    Répondre

    • La rétro-signalisation sur Arduino 1er novembre 2017 14:26, par dominique

      Je dirais que c’est impossible de vous répondre sans voir le sketch Arduino dans sa totalité. Locoduino n’est pas non plus un site support de l’Intellibox où je pense que le problème réside si vous avez déjà réussi 16 connexions.
      Merci de continuer sur le Forum avec tous les détails nécessaires.
      Amicalement.

      Répondre

  • La rétro-signalisation sur Arduino 2 novembre 2017 09:20, par Dominique

    Le sujet est exposé sur le forum, mais sans plus d’informatipn

    Voir en ligne : http://forum.locoduino.org/index.ph...

    Répondre

    • La rétro-signalisation sur Arduino 2 novembre 2017 16:34, par pierre

      Bonjour,

      A vrai dire je ne sais pas trop quoi mettre comme détail, dans la mesure où j’utilise très exactement ce qui est indiqué dans le projet.

      Je viens de poster un peu plus de détails sur le forum.

      Ce qui m’intrigue, c’est que le problème se pose justement au 1° détecteur du 2° module....

      Est-ce que je laisse passer quelque chose à partir du 2° module ???

      Cordialement

      Répondre

  • La rétro-signalisation sur Arduino 2 novembre 2017 16:47, par pierre

    Bonjour,

    Ca y est j’ai trouvé !!!

    Dans le sketch S88, il faut penser à changer le nombre de module qui est indiqué par défaut à 1 et le passer à 2 dans mon cas, puis recompiler et téléverser.
    Sinon le signal S88 n’est généré que pour les 16 premiers détecteurs.

    #include <MEGA_S88.h> // librairie S88 pour le MEGA
    void setup() {
      // put your setup code here, to run once:
      S88_Setup(2);    // C'EST ICI QU'IL FAUT PENSER A METTRE 2 OU 3 OU 4 A LA PLACE DE 1!!!!
    }

    void loop() {
      // put your main code here, to run repeatedly:
      S88_Loop();
    }

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 2 novembre 2017 17:23, par JPClaude

    Bonjour,
    Dans le programme Arduino vous mettez bien la valeur 2 lors de l’appel S88_Setup(2) ?

    #include <MEGA_S88.h> // librairie S88 pour le MEGA

    void setup()
    {
      S88_Setup(2);       // on donne le nombre de modules souhaités
    }

    void loop()
    {
      S88_Loop();		      // on boucle
    }

    Vous déclarez bien 2 modules de 16 détecteurs (et non de 8 détecteurs) dans l’Intellibox ?
    Sinon je ne vois pas très bien le problème car ça marche très bien chez moi avec une ECOS, n’ayant pas d’Intellibox je ne peux pas tester moi même.
    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 13 novembre 2017 18:55, par nojade91

    Bonjour

    Excusez moi, une question hors sujet sans doute mais est possible de faire fonctionner ce système avec une centrale lenz lzv100. Je n’ai pas trouvé comment relier le câble S88 à la centrale.

    merci pour votre réponse.
    Cordialement

    Répondre

    • La rétro-signalisation sur Arduino 14 novembre 2017 13:03, par Dominique

      Bonjour ,

      Je ne connais pas ce type de centrale, mais je pense qu’elle ne supporte pas le S88, mais seulement l’xpressnet.

      moi, je fais ma centrale en Arduino et je n’ai pas ce genre de problème.

      Répondre

  • La rétro-signalisation sur Arduino 14 novembre 2017 14:04, par nojade91

    Bonjour
    Un grand merci pour la réponse, c’est bien ce j’avais pensé.

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 9 décembre 2017 09:41, par Charles

    Bonjour,

    On m’a suggéré ce principe de RS pour réduire considérablement le coût de mon réseau.
    Je compte me procurer une centrale DIJIKEIJS DR5000 qui fonctionne avec les deux types de bus.

    A priori, cela devrait fonctionner, non ?

    Quelqu’un a-t-il déjà essayé avec ce matériel ?

    Merci d’avance.

    Charles

    Répondre

  • La rétro-signalisation sur Arduino 29 mai 2018 16:03, par Pierre

    Bonjour,

    J’ai réalisé avec succès le montage proposé et j’ai maintenant 24 cantons rétro-signalé relié à mon Intellibox1 elle-même reliée à un PC fonctionnant avec RRTC.
    Tout fonctionne bien mais je voudrais passer à une étape supplémentaire, c’est à dire me passer de l’Intellibox (qui reboote sans raison) pour la partie S88.

    Est-il possible de relier l’Arduino au PC pour que celui-ci lise directement les occupations de canton sans passer par la centrale ?

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 26 juillet 2018 18:23, par vindry

    Bonjour,

    J’ai maintenant 24 cantons rétro-signalés avec un Arduino Mega2560.

    Ca fonctionne bien avec RRTC et une Intellibox1, mais comme le signale "jacques68" un peu plus haut dans les messages, j’ai aussi des détections sauvages avec des cantons qui clignotent sur RRTC et sur l’Intellibox.
    J’ai torsadé mes fils de partout, j’ai remplacé le câble plat qui va de l’intellibox à l’Arduino par un câble RJ45.
    J’ai rajouté un condensateur de 47µF en parallèle sur la résistance de 47kOhm pour pallier aux mauvais contacts roues-rails.
    Rien n’y fait.
    Apparemment ça ne perturbe pas trop RRTC, mais il signale tout de même le problème dans la liste des messages.

    Cordialement

    Pierre

    Répondre

  • La rétro-signalisation sur Arduino 13 septembre 2018 19:39, par Pierre

    Bonjour,

    J’ai 24 cantons rétro signalés avec un Arduino Mega 2560.
    Je me rend compte à l’utilisation, que j’ai beaucoup de détection fantôme, c’est à dire que lorsqu’un train roule sur un canton, il est bien détecté, mais il fait clignoter brièvement d’autres cantons.

    J’ai pû constater que celà provient du contact roue-rail qui n’est pas toujours excellent et je suppose propage des parasites.

    Quel pourrait être le moyen de supprimer le problème :

    • logiciel : le programme pourrait-il ignorer par exemple des entrées dont la durée est par exemple inférieure à 2ms.
    • matériel : j’ai vérifié, ce n’est pas la led du 4N35 qui s’illumine brièvement, même des cantons déconnecté du courant traction, clignotent.
      C’est bien le 5V qui propage le problème comme si le transistor laissait passer brièvement le courant.

    J’ai peur qu’avec beaucoup de trains, mon logiciel de gestion se mette à paniquer.

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 13 septembre 2018 20:32, par Pierre

    Bonjour,

    Est-ce qu’il faudrait connecter la broche Rx à Gnd.

    En effet, dans le cas de plusieurs Arduino chainés, l’entrée Rx des Arduinos chainés est relié à la broche Tx du précédent.

    Mais pour le dernier, ou le premier si on n’en a qu’un comme dans le cas du méga, la broche Rx est en "l’air".
    Mais je ne sais pas si ça pose problème ou non

    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 14 septembre 2018 15:15, par Pol

    Bonjour à toutes et tous,
    Merci pour ces articles super intéressant qui sont publié sur ce site il est génial.
    Milles excuses si c’était déjà indiqué quelque part, c’est que je suis passé au dessus trop vite. J’aimerais savoir si le détecteur d’occupation par consommation de courant présenté ci-dessus est compatible avec le 3 rails ? (Märklin dans mon cas) .
    Merci beaucoup et bon WE à toutes et tous.

    Répondre

  • La rétro-signalisation sur Arduino 14 septembre 2018 15:17, par Pol

    Re-bonjour petite précision pour ma question précédente...
    3 Rails en digital je précise...
    merci

    Répondre

  • La rétro-signalisation sur Arduino 11 octobre 2018 11:27, par Pierre

    Bonjour,

    Je suis toujours à la recherche des détections fantômes sur ma rétro-signalisation avec Arduino Mega2560.

    Je me suis rendu compte que à la sortie de l’Intellibox, j’avais à peine 5V, pour alimenter la carte Arduino par Vin ainsi que les cartes de détection.

    J’ai lu que sur Vin il fallait avoir minimum 6V pour que le régulateur de l’Arduino travaille correctement.

    Je me dis donc que mon 5V n’est pas très "propre" et qu’une partie du problème réside peut-être là.

    Y a t-il moyen d’alimenter l’Arduino autrement que par l’Intellibox, mais dans ce cas à quoi ressemblerait le câblage ?

    Cordialement

    Répondre

    • La rétro-signalisation sur Arduino 13 octobre 2018 09:41, par dominique

      Bonjour,
      Je vous conseille de poser votre question sur le forum où ce type de sujet est discuté. Il y a également un article sur l’alimentation de l’Arduino
      ici

      Répondre

  • La rétro-signalisation sur Arduino 14 octobre 2018 00:11

    Bonjour,

    • Vérifie bien que les masses sont correctes et "abondantes"
    • Essayes d’alimenter ton Arduino avec une alimentation indépendante ne serait ce que pour "lever" le doute.
    • Si tu as un oscilloscope, regardes les signaux et vérifies qu’il n ’y pas trop de bruits (herbes sur le signal).
    • Vérifies que l’alimentation fournie par l’intellibox est assez puissante (voir notice intellibox).

    Répondre

  • La rétro-signalisation sur Arduino 17 octobre 2018 18:57, par Thierry

    Bonjour tout le monde,

    Sur base de cet excellent projet, j’ai bricolé une détection de canton typique du système "3 rails".
    Pour ceux qui ne connaissent pas, il s’agit d’une détection par contact sur une portion isolée d’un des deux rails extérieurs et le rail central. Ce sont les essieux (conducteurs) qui connectent les deux rails extérieurs (dont l’un est isolé et raccordé sur l’entrée Arduino).
    Évidemment, l’entrée en question passe par un optocoupleur.
    Avantage de ce montage : pas besoin de consommation de courant. Donc, un wagon "perdu" reste détecté et bloque le canton ; ça peut être pratique dans les zones cachées ou en cas de circulation automatisée.
    Je joins un lien vers un forum sur lequel j’ai publié la chose (voir plus bas) ...

    Attention :
    1) Il ne s’agit pour l’instant que d’un prototype sur breadboard, mais il fonctionne correctement dans la configuration de mes essais. J’ai fait réaliser quelques PCB mais mon réseau est loin d’être terminé ; donc le test final ce sera pour plus tard !
    2) Sur les schémas (visibles en suivant le lien fourni) il y a une petite erreur. Le Nano doit être alimenté par une tension DC comprise (idéalement) entre 7 et 12 V, et pas +5V comme indiqué.
    3) Ce montage permet 16 entrées, au choix (par bloc de quatre entrées) : "détection de canton" ou "détection de contact libre de potentiel" (par exemple un switch de position d’aiguillage) ; bref deux des informations standard pouvant être envoyée sur le bus S88.

    J’ai également "commis" un décodeur d’accessoires (là aussi sur base d’un projet préexistant), il est visible sur le même lien. Mais j’en parle peu ici vu qu’il est un peu hors sujet. En cas d’intérêt, il suffit de lire les détails :-)

    Voilà, je me suis décidé à en parler au cas où quelqu’un serait intéressé ...

    Merci à JPClaude pour son excellent boulot !

    Au plaisir,
    Thierry.

    Voir en ligne : Module détection S88-N Arduino et décodeur accessoires DCC

    Répondre

  • La rétro-signalisation sur Arduino 1er janvier 2019 20:19, par christophe

    bonjour

    Quel diamétre de cable utiliser pour le bus s88 ?
    Merci
    Chris

    Répondre

  • La rétro-signalisation sur Arduino 10 janvier 2019 19:35, par bernyca

    Bonjour,
    J’essaie de faire fonctionner ce montage de retro-signalisation avec une fiche RJ45 à 8 pin pour entrer dans une centrale Digkeijs en mode S88N . (Loconet je penses ?)
    Quelqu’un aurait-il un shema de cablage pour passer de S88 (6pin) à S88N avec une fiche RJ45 (8pin) ?
    Merci bien
    Bernyca

    Répondre

  • La rétro-signalisation sur Arduino 8 mars 2019 14:18, par BUSCH Christian

    Bonjour,
    j’essaie de compiler MEGA_S88, mais j’ai plein d’avertissements et la compilation ne se fait pas. ci-joint la liste des avertissements.
    .
    .
    .

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofPS()’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    c :/program files (x86)/arduino/hardware/tools/avr/bin/../lib/gcc/avr/5.4.0/../../../../avr/bin/ld.exe : Disabling relaxation : it will not work with multiple definitions

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofclockCounter’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofsensors1’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofdata1’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofnbBlocs’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofsensors2’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofdata2’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofsensors3’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofdata3’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofsensors4’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofdata4’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofloopCounter’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofclock()’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofS88_Setup(int)’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofi’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofS88_Loop()’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function PS()': (.text+0x0): multiple definition ofj’

    sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

    collect2.exe : error : ld returned 1 exit status

    exit status 1
    Erreur de compilation pour la carte Arduino/Genuino Mega or Mega 2560
    .
    .
    .

    je ne sais pas quoi faire. Pouvez vous m’aider
    Cordialement
    Christian

    Répondre

    • La rétro-signalisation sur Arduino 8 mars 2019 15:31, par Jean-Luc

      Bonjour,

      libraries\MEGA_S88\MEGA_S88.cpp.o (symbol from plugin) : In function `PS()’ :
      (.text+0x0) : multiple definition of`PS()’
      sketch\MEGA_S88.cpp.o (symbol from plugin) :(.text+0x0) : first defined here

      Vous avez plusieurs fichiers MEGA_S88.cpp qui sont compilés. L’un réside dans une bibliothèque : libraries\MEGA_S88\MEGA_S88.cpp. L’autre dans le répertoire de votre sketch. Supprimez les MEGA_S88.xxx de votre sketch.

      Répondre

      • La rétro-signalisation sur Arduino 8 mars 2019 16:06, par BUSCH Christian

        Bonjour,
        merci pour votre prompte réponse. Cela fonctionne, erreur de débutant.
        maintenant il suffit de tester le bus S88, j’avais essayé en mode CAN, mais énormément de détections fantômes.
        Cordialement Christian

        Répondre

        • La rétro-signalisation sur Arduino 8 mars 2019 17:43, par Jean-Luc

          Si vous dites qu’avec une communication par bus CAN vous avez des détections fantômes alors que le bus CAN offre une détection d’erreurs de transmission poussée, alors votre problème se situe au niveau de votre détection ou de votre traitement des messages, pas au niveau de la communication.

          En passant au S88 sans toucher au reste, ça sera très probablement pire car le S88 n’a pas de détection d’erreur.

          Il faudrait déverminer votre système avant tout.

          Répondre

          • La rétro-signalisation sur Arduino 10 mars 2019 16:56, par BUSCH Christian

            Bonjour,
            j’ai fait mes essais avec un MEGA2560 et 60 détecteurs de consommation de courant, en S88. Aucune détection fantôme pendant plus de 4h. Les détecteurs sont actuellement manœuvrés aléatoirement par groupe de 5 à 10. Je suis satisfait pour l’instant. Maintenant, il faut passer au réseau réel.
            merci pour votre aide.
            Christian

            Répondre

  • La rétro-signalisation sur Arduino 19 mai 2019 11:34, par Thierry Dussart

    Bonjour,

    Il y a deux trucs, intimement liés, que je ne saisis pas dans le sketch. Ça se passe dans S88-Loop() :

    1) D’abord on teste si loopCounter = 20. A priori, je ne vois aucun autre endroit où l’on affecte cette variable à part l’incrémentation dans PS(). La valeur 20 ne serait donc rencontrée qu’une seule fois, au début de l’exécution du programme (après 20 boucles d’exécution de PS() précisément) puis rarement par après, uniquement suite aux "bouclages par overflow" de cette variable de type long.
    2) Ensuite, si loopCounter = 20, le "reset management" met à 1 le LSB de la variable sensors.

    Pour émuler un reset total des entrées, ne faudrait-il pas mettre à 1 tous les bits de la variable sensors ? (et pas uniquement son bit 0)
    Et ne faut-il pas remettre loopCounter à zéro pour émuler le "reset" émis périodiquement par la centrale ?

    Désolé si mes questions sont absurdes, mais je coince sur la compréhension de ce bout de code ...

    Cordialement,
    Thierry.

    Répondre

    • La rétro-signalisation sur Arduino 20 mai 2019 09:09, par JPClaude

      Bonjour,
      La question est loin d’être absurde car cette variable est une bizarrerie exclusivement liée à la console ECOS qui positionne les 8 premiers bits à 1 au démarrage. Lorsque l’une des entrées est modifiée tout se passe bien à partir de là, ce qui explique le changement du premier capteur (juste le bit zéro). Cette valeur de loopCounter n’est donc qu’un time out de démarrage dont la valeur est définie empiriquement. Il y a approximativement 20 impulsions PS par seconde sur l’ECOS. En mettant loopCounter à 20 on attend 20 appels à la routine PS soit 1 seconde pour initialiser. Si on veut attendre un peu plus il faut mettre loopCounter à 20 fois y, par exemple pour 30 secondes on aurait loopCounter = 20x30 = 600. Cette variable ne sert qu’à l’initialisation elle ne sert plus après, on pourrait mettre un booléen pour prévenir la routine PS que l’on ne se sert plus de cette variable après l’initialisation et donc arrêter son incrémentation. En prenant un entier long la prochaine valeur de loopCounter = 20xy n’arrivera qu’au bout d’un temps pouvant être considéré comme infini et donc simplifie la programmation, par contre il ne faut pas la remettre à zéro sinon on recommence l’initialisation.
      Je suis d’accord, ce n’est pas une réponse très scientifique mais empirique exclusivement liée à la console ECOS, mais ça marche !!!!
      Bien cordialement.

      Répondre

      • La rétro-signalisation sur Arduino 20 mai 2019 16:56, par Thierry Dussart

        Merci pour cette explication claire et complète, je comprends mieux à présent !
        Donc, puisque je n’utilise pas la centrale ECOS, je pourrais virer cette ligne du code (celle du "reset management").
        Ceci dit, je ne sais pas si la centrale que j’utilise (Desktop Station + Arduino UNO + boîtier Märklin 60113) a besoin de cette "activation" ou pas ... finalement, à partir du moment où ça fonctionne bien il vaut mieux ne rien changer :-)
        Encore merci !
        Thierry.

        Répondre

  • La rétro-signalisation sur Arduino 10 juin 2019 22:31, par Thierry

    Bonjour,

    Bizarrement chez moi je rencontre un bug avec une des entrées : la D13. Elle est paramétrée en input_pullup comme les autres, mais elle renvoie un signal = 0 au lieu d’un signal = 1. Ceci avec toutes les bornes déconnectées.
    Je pense que c’est lié à la Led montée sur le Nano (vous savez, celle du "Blink") mais je n’ai pas encore trouvé comment résoudre ce souci.
    Ça fonctionne bien chez d’autres utilisateurs de ce système ?

    Autre point :
    Dans le le fichier UNO_S88.cpp ligne 17 je pense qu’il faut écrire
    int endPin16 = 20 (et pas =21)

    Merci et à plus,
    Thierry.

    Répondre

    • La rétro-signalisation sur Arduino 11 juin 2019 15:13, par Jean-Luc

      Bonjour,

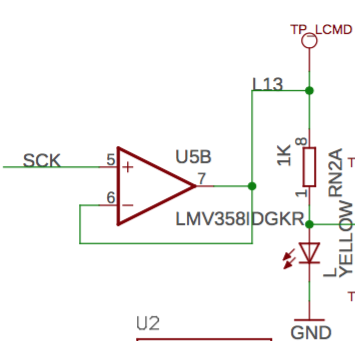

      Le montage de la LED 13 sur Nano diffère du montage sur Uno. Sur Uno c’est comme ceci

      Un ampli est intercalé entre SCK (broche 13) et la LED si bien que ce n’est pas la sortie du microcontrôleur qui fournit le courant.

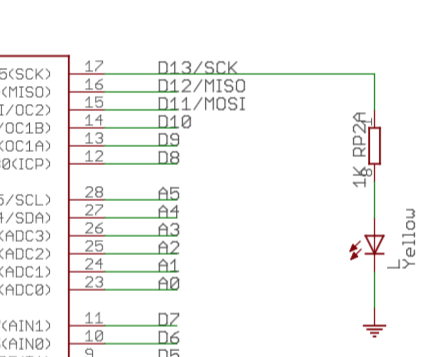

      Sur le Nano c’est comme ceci :

      C’est le microcontrôleur quit fournit le courant et donc le simple fait de mettre la broche en INPUT_PULLUP fait que la LED est alimentée (elle doit être très faiblement éclairée) au travers de la résistance de pull-up. Comme la résistance de pull-up est d’environ 40kΩ, que la LED fixe une tension égale à sa tension de seuil (disons 2V), la tension sur D13 est autour de 2V également. Or 2V c’est dans la plage qui n’est ni un 0, ni un 1 (du moins de manière garantie par le fabricant : 0 = < 1,5V ; 1 = > 3V) et c’est interprété comme un 0 dans votre cas.

      Répondre

      • Merci, c’est exactement le diagnostic auquel j’étais parvenu en regardant les schémas des UNO et NANO :-) Sur le NANO, on n’a malheureusement pas l’ampli op qui découple la led et sa résistance. Normal, y a pas vraiment la place pour ça ...
        On peut aussi considérer l’ensemble Rpullup - Rled - Led comme un simple pont diviseur, avec Rpullup = 40k et Rled = 1k ça ne risque pas de fonctionner lorsque l’entrée D13 est hors potentiel. On aura toujours une lecture proche du 0 volt (environ 1/41ème de 5 volts).

        Je viens juste de tester une solution, j’attendais le résultat avant de poster mes conclusions.
        La solution : j’ai viré la résistance série de la Led L Yellow. De cette manière, cette entrée peut désormais fonctionner parfaitement en INPUT_PULLUP.
        Voilà. Encore merci pour votre aide !

        Répondre

        • La rétro-signalisation sur Arduino 13 juin 2019 10:32, par Jean-Luc

          Bonjour,
          Solution radicale :-) Il était sinon possible de mettre un peu d’électronique externe. Concernant la tension sur la broche D13 du Nano, vous ne pouvez pas ne pas tenir compte de la tension de seuil de la LED. La tension est bien au niveau de ce seuil, en fait Vseuil + (5-Vseuil)/41, et non 5/41 V.

          Répondre

          • La rétro-signalisation sur Arduino 13 juin 2019 21:46, par Thierry

            En effet, j’ai simplifié car la valeur de Rpullup est estimée à 40k ... mais peut prendre une valeur bien différente. Quelque chose comme 40k ± 20k, ce qui rend utopique toute idée de calcul précis ! ;-)
            .
            Dans mon cas, trop tard également pour une solution électronique externe. Mes cartes sont déjà réalisées, la solution "dessoudage" est la moins contraignante.
            Sinon, j’imagine qu’il suffirait d’augmenter le courant pour obtenir une tension de 1,5V sur la "Rled" de 1k (soit un courant de 1,5 mA) ; ajouté à la tension de la Led (1,6V) on arrive à 3,1V à l’entrée qui détectera bien un état 1. Mais cette débauche énergétique serait-elle bien en phase avec la conscience écologique collective qui semble sortir de sa torpeur ? :-D
            .
            En tout cas, merci pour votre aide !

            Répondre

            • La rétro-signalisation sur Arduino 14 juin 2019 10:13, par Jean-Luc

              La résistance de pull-up est située entre 20kΩ et 50kΩ (page 259 de la datasheet). Donc l’erreur ∆V est égale à V/21 - V/51. Même en considérant V = 5V (au lieu de V = 5-Vseuil). Donc ∆V = 0,12V. C’est pas si imprécis que ça :)
              En fait il faudrait baisser le courant car il s’agirait plutôt de mettre une résistance de valeur plus élevée en série avec la LED. Finalement ce que vous avez fait c’est de mettre une résistance infinie. En mettant une résistance de 40kΩ, on aurait autour de 3,5V mais comme on a une résistance de grandeur comparable à la résistance de pull-up, le ∆V d’erreur est plus important.

              Répondre

  • La rétro-signalisation sur Arduino 22 juin 2019 13:46, par Guy

    Bonjour à tous,

    Je me lance dans un projet similaire pour gérer les rétro-signalisations sur le bus S88 d’une intellibox avec le logiciel ITRAIN.
    J’utilise des ensembles de 8 arduinos NANO reliés entre eux en I2C et raccordés à un ESP8266 WiFi qui émet comme serveur vers un MEGA dont la fonction est d’être le client WiFi des différents ensembles NANO. L’autre fonction du MEGA est de servir d’interface S88 pour l’intellibox. Quelqu’un a-t’il déjà une expérience de la transmission WiFi dans un milieu perturbé tel que celui d’un réseau de modélisme ? Cordialement
    . GM

    Répondre

  • La rétro-signalisation sur Arduino 7 novembre 2019 19:17, par Lefebvre Cyril

    Bonjour à tous,
    Je suis très intéressé par ce montage, mais je peine a lancer le programme arduino et a y mettre les deux fichiers du fichier .ZIP, le programme arduino se lance correctement , mais les deux fichier uno_s88.h et uno_s88.ccp, comment les mettre, je n’arrive pas trop a comprendre .... car généralement j’utilise des .ino ............... si quelqu’un pouvais m’aider cela serais super, merci d’avance
    C.Lefebvre

    Répondre

    • La rétro-signalisation sur Arduino 7 novembre 2019 20:55, par Lefebvre Cyril

      Je laisse mon adresse email pour le courageux qui voudrais bien m’aider, merci d’avance,
      cyril.lefebvre2@sfr.fr

      Répondre

      • La rétro-signalisation sur Arduino 7 novembre 2019 21:23, par msport

        Votre question relève de la mise en œuvre des bibliothèques pour l’Arduino.
        Commencez par les articles qui traitent de la "Toute première fois".
        Et pour un dépannage, passez par le forum.

        PS : vous risquez les spams en mettant votre adresse mail en clair.

        Répondre

        • La rétro-signalisation sur Arduino 8 novembre 2019 00:13, par Lefebvre Cyril

          Re Bonsoir, Je possède déjà les bibliothèques uno et mega_s88 ( peu etre mal installées ou en conflits ) , et l’arduino n’est pas une carte avec laquelle je débute, possédant trois imprimantes 3d ayant comme carte de commande des mega 2560 couplé a des shields ramps 1.4 ( le tout sur un firmware marlin ... ), mais que je charge généralement avec un fichier .ino je demande simplement de l’aide pour comprendre rapidement comment téléverser, les fichiers de ce sujet qui m’intéresse vraiment, j’ai beau copier/coller, charger la bibliothèque .... ajouter les fichiers ... la vérification avant le téléversement, m’affiche toujours des erreurs. j’ai cependant essayé trois version d’arduino différentes ( vers 1.0.6, 1.5.1, 1.8.1 ....... ) rien n’y fait , je souhaite juste réussir a faire ce projet, merci d’avance

          Répondre

  • La rétro-signalisation sur Arduino 8 novembre 2019 09:19, par msport

    Installez correctement les bibliothèques qui sont indiquées en tête d’article, c’est tout.
    Et si vous avez des erreurs, postez les sur le forum, rubrique Débuter, avec les détails et d’éventuelles captures d’écran.

    Voir en ligne : Installer une bibliothèque

    Répondre

  • La rétro-signalisation sur Arduino 26 novembre 2019 09:37, par Yves

    Bonjour,

    Concernant l’utilisation de la rétro signalisation compatible en DC et DCC avec l’utilisation de l’optocoupleur ACPL-8x4 824 ou 844, est ce que quelqu’un pourrait de dire en quoi l’utilisation de ce composant permettrait une utilisation en DC également par rapport au schéma exposé plus haut ? Quel serait le schéma à mettre en œuvre.

    Pour ma part je ne cherche pas vraiment à faire de la rétro signalisation en DC mais aimerait que ces circuits soient compatible pour que je puisse occasionnellement commuter mon réseau de DCC => DC sans tout faire griller.

    Autre question : si j’ajoute des section de freinage par diode en plus de la détection S88, est-ce que c’est toujours compatible en DC ?

    Merci d’avance pour l’aide et bravo pour ce site magnifique.

    Répondre

  • La rétro-signalisation sur Arduino 26 novembre 2019 18:46, par msport

    Du point de vue électrique, le DC étant un cas particulier du DCC, il n’y a aucun risque à exploiter un réseau DCC en DC, mais aucun automatisme ne fonctionnera. Sauf OVNI qui ne supporterait pas le courant continu mais je n’en connais pas.
    De même le freinage ABC qui ne consomme que quelques 1/10 de volts, n’aura pas d’impact en DC.

    Répondre

  • La rétro-signalisation sur Arduino 31 décembre 2019 17:14, par Stéphane

    Bonjour !
    Je suis en train de prendre un peu le temps d’étudier tous ces articles en détails pour avancer dans mon projet de réseau en DCC, et j’ai trouvé ce schéma de détection de consommation qui n’utilise pas un Max471, mais je n’arrive pas à comprendre comment il fonctionne. Je sais qu’on peut simplement l’adopter sans se poser de question, mais j’aime bien comprendre le montage, est-ce que quelqu’un pourrait expliquer ce qui se passe électroniquement dans ce montage faisant appel à un pont de diodes et un optocoupleur pour détecter une consommation de courant ?
    Merci !

    Répondre

  • La rétro-signalisation sur Arduino 31 décembre 2019 19:22, par msport

    Bonjour,
    le MAX471 a une autre vocation que la détection de présence, c’est de détecter les courts-circuits et le retour d’information des décodeurs (via le courant du moteur).
    Ici, c’est la chute de tension dans les diodes provoquée par le courant de voie qui est détectée par la suite du montage même si ce courant est faible (de l’ordre du mA pour des essieux graphités). Voir les commentaires dans l’article suivant :

    Voir en ligne : Détecteur de présence DCC par consommation de courant

    Répondre

  • La rétro-signalisation sur Arduino 15 janvier 2020 11:28, par Mario R

    Bonjour,
    J’ai testé la retrosignalisation avec 4 modules nano, donc 64 zones de détections avec une centrale Fleischmann " Twin-center" et avec le logiciel CDM Rail, tout fonctionne correctement. Cependant, je viens d’installer une nouvelle centrale digikeijs DR5000 , j’ai fait la liaison du câble S88 avec l’adaptateur Rj45 (DR60886) pour pouvoir brancher ce dernier sur la centrale Dr5000. Dans le logiciel de la centrale, j’encode 4 modules 16 inputs et la première adresse = 0 Mais je rencontre un problème, dans le monitor, toute les cases d’entrée sont cochées, et impossible de visualiser les détections dans cdm rail.
    Je remarque aussi que sur les arduino nano, les leds tx et rx ne fonctionne pas (la led power est bien allumée) , (elle étaient allumées avec la twin-center). je pense que le problème est du coté de la centrale... mais...
    Merci d’avance pour votre aide...

    Répondre

    • La rétro-signalisation sur Arduino 15 janvier 2020 21:14

      Après plusieurs recherches, le problème est résolu...
      Pour le problème du S88, j’ai inversé le brochage sur l’adaptateur... (c’est bête).
      ensuite pour CDM rail, il faut changer les adresses des détecteurs, cdm rail voit la centrale DR5000 comme un système LENZ, et les adresses doivent commencer par 513-514, etc,
      voila tout est en ordre

      Répondre

  • La rétro-signalisation sur Arduino 8 février 2020 10:12, par BERTRAND

    Bonjour,

    Merci pour cet excellent article.
    Je vais débuter des tests de rétro signalisation avec la solution proposée ici et j’ai plusieurs questions.

    Mon réseau possède 21 cantons, je compte installer les capteurs de consommation de courant au plus près des voies sous le réseau et l’arduino mega près de la centrale DCC.

    J’ai prévu un feeder 5V DC sur les modules du réseau.
    Est il préférable d’utiliser ce 5V pour alimenter chaque capteur ?
    Ou l’alimentation de l’arduino suffira à alimenter tout les capteurs ?

    Ce capteur détecte t il les rames sans locomotives ? Autrement dit, un wagon équipé d’une résistance sur un essieu sera t il détecté ?

    Répondre

  • La rétro-signalisation sur Arduino 8 février 2020 18:49, par BERTRAND

    Mes premiers tests sont concluants. Le montage fonctionne avec un module. J’utilise un arduino Mega.
    Par contre je souhaite utiliser 3 modules de 16 entrées et là j’ai un soucis.
    J’ai bien spécifié le nombre de module (3) dans le programme mais rien n’y fait.
    J’ai raccordé mon premier canton à la pin 4 du Mega et mon deuxième canton à la pin 38 du Mega qui correspond à la première entrée du 3ème module.
    Le canton est configuré dans RRTC mais il n’y a pas de détection. Je ne comprends pas.
    J’ai loupé quelque chose dans le programme mais quoi ?

    Répondre

    • La rétro-signalisation sur Arduino 9 février 2020 11:29, par Bertrand

      Erreur de ma part dans RRTC.
      Tout est rentré dans l’ordre.
      Ce projet est génial. Je vais me séparer de mes RMGB 8N.

      Répondre

      • La rétro-signalisation sur Arduino 9 février 2020 14:33, par Dominique

        Et c’était quoi cette erreur ( pour permettre à d’autres de l’éviter) ?

        Répondre

        • La rétro-signalisation sur Arduino 9 février 2020 17:45, par BERTRAND

          Une erreur dans l’adressage d’un canton. J’étais persuadé d’avoir paramétré mon second canton avec l’adresse 3 et l’entrée 1 correspondant à la pin 38 de l’arduino Mega sauf que j’ai indiqué l’adresse 2 entrée 1. Donc pas de lien avec le codage ou le câblage.
          Merci Dominique.

          Répondre

  • La rétro-signalisation sur Arduino 12 février 2020 19:17, par gobebu

    Buenas tardes.Me da error al subir el programa.
    stray 303 in programa

    // señal de reloj desde S88

    reloj vacío ( )

    Me sale marcado reloj vacio

    Répondre

  • La rétro-signalisation sur Arduino 25 mars 2020 12:41, par PatriceP

    Bonjour a tous,

    Je suis assez novice en électronique, juste les bases mais malgré çà, je suis vraiment très content de cet article qui m’a permis de réaliser le circuit.

    J’ai une centrale ESU sur laquelle je n’ai pas encore osé monter la détection de courant.

    J’ai fait mes tests via un rail isolé, un wagon éclairé et alimenté en 12V CC via un transfo. Mon problème vient lorsque je provoque un court-circuit. Evidemment, ça grille :-(

    Est-ce quelqu’un pourrait m’aider a mettre une protection contre les courts-circuits venant des cantons ? Donc sur le signal DCC ou la borne positive dans le cas d’un circuit analogique ?

    Ce serait vraiment tres utile pour mon projet.
    Un grand merci a tout ceux qui animent cette source d’informations et encore plus a ceux qui pourront m’aiguiller :-)

    Répondre

    • La rétro-signalisation sur Arduino 25 mars 2020 20:15, par Dominique

      Les centrales équipées du logiciel DCC++ ou la bibliothèque DCCpp décrites dans ce site sont toutes capables de détecter les court-circuits et d’arrrêter le courant à temps sans dommage. Je vous conseille de relire les articles et les sujets sur le Forum.

      Répondre

      • La rétro-signalisation sur Arduino 26 mars 2020 07:56, par PatriceP

        Merci
        Serait-il possible que le fait d’avoir une "masse" commune a 2 circuits soit la cause.

        J’ai ajouté un circuit de led indépendant pour signaler la détection. Ces led sont alimentées par un 12V et la masse est commune avec l’Arduino 5V

        J’ai tenté le test hier et la centrale ESU n’a pas coupé le courant pendant le court-circuit.
        Autrement elle coupe toujours le courant sur les cantons qui ne sont pas sur l’arduino

        J’ai une resistance qui a fumé, grillée.

        J’émets l’hypothèse des 2 masses "communes" comme source du probleme. Ai-je raison ?

        Répondre

        • La rétro-signalisation sur Arduino 26 mars 2020 09:09, par Dominique

          A ce stade, il faudrait exposer votre problème sur le forum avec une analyse, des schémas et des photos si nécessaire, Sans ces détails, je crains qu’on ne puisse trouver une cause et une solution.

          Répondre

  • La rétro-signalisation sur Arduino 9 avril 2020 22:01, par PatriceP

    J’essaie d’avancer sur mon problème et en séparent chacun des éléments, je me rends compte que c’est le pont redresseur qui provoque le probleme. Je l’ai réalisé au moyen de 4 diodes IN5045. Et je remarque qu’il y a une chute de tension. Ca se remarque déjà au niveau eclairage d’un wagon. Quand je place le pont redresseur sur un fils venant de la centrale ECOS, un court-circuit ne déclenche plus la securité de la centrale.
    Quel type de diodes serait le plus adapté pour eviter une chute de courant ?

    Répondre

  • La rétro-signalisation sur Arduino 9 avril 2020 22:17, par msport

    Bonsoir,
    comme le dit Dominique, sans schéma on a du mal à deviner. Votre problème est là, il y a une incohérence soit au niveau du schéma, soit au niveau du câblage par rapport à ce que vous voulez faire.
    Et avant d’utiliser les fonds de tiroir, regardez les spécifications de ce que vous en sortez : une 1N5045, si c’est bien cela, est une diode zener de 56V. Inadaptée pour un pont redresseur !
    Si vous avez une résistance qui a grillé, commencez par comprendre ce qui s’est passé, sinon, ce sera bientôt votre centrale ESU qui fumera.
    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 22 avril 2020 11:56, par Jean-Paul CHEVRIOT

    Bonjour,

    je n’arrive pas à progammer le fichier UNO_S88.h.
    J’ai essayé de plusieurs façon avec vos exemples ci-dessus.
    il m’indique une erreur de compilation pour la carte UNO
    donc je ne peux pas continuer.

    Peut-être pouvez vous me renseigner pour pouvoir réaliser cette ptogrammation.
    Merci d’avance
    Cordialement
    JP. CHEVRIOT

    Répondre

  • La rétro-signalisation sur Arduino 22 avril 2020 15:38, par msport

    Pour pouvoir vous aider, il faut que vous nous donniez les erreurs de compilation.
    Pour cela, ouvrez un sujet sur le forum potentiellement rubrique Débuter.
    Avez vous mis le répertoire UNO_S88 extrait de "la bibliothèque associée" dans votre répertoire du style C :\Users\Michel\Documents\Arduino\libraries puis compilé le programme Arduino UNO/Nano dans l’IDE ?

    Voir en ligne : Installer une bibliothèque

    Répondre

    • La rétro-signalisation sur Arduino 24 avril 2020 19:27, par Jean-Paul CHEVRIOT

      Bonjour et merci de votre aide.

      l’erreur de compilation :
      UNO_S88.h : aucun fichier ou répertoire de ce type
      je ne l’ai pas dans inclure une bibliothèque
      j’ai téléchargé arduino-nightly et _macosx et je n’ai rien trouvé.
      J’ai bien lu installer une bibliithèque mais je reste impuissant.
      Merci d’avance
      Cordialement

      J.P.CHEVRIOT

      Répondre

  • La rétro-signalisation sur Arduino 24 avril 2020 22:27, par msport

    Réponse sur le forum ...

    Voir en ligne : http://forum.locoduino.org/index.ph...

    Répondre

  • La rétro-signalisation sur Arduino 2 mai 2020 21:28, par Mathieu

    Dans le fichier UNO_S88.cpp à la ligne 17 je pense qu’il faut écrire int endPin16 = 20 et non pas int endpin=21

    Pouvez-vous confirmer ?

    Merci,

    Répondre

  • La rétro-signalisation sur Arduino 3 mai 2020 08:58, par JPClaude

    réponse : OUI
    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 15 mai 2020 11:36, par Frédéric

    Bonjour,

    Merci pour ce script. J’ai branché une Arduino Mega 2560 derrière 3 RM-GB-8 (pour la detection de courant) pour monitorer 44 contacts de position de mes moteurs Tortoise et ça fonctionne impec.

    Le tout est relié à Rocrail et/ou JMRI en Loconet via une bonne vieille Interllibox.

    @+

    Fred

    Répondre

  • La rétro-signalisation sur Arduino 15 mai 2020 23:27, par JPClaude

    Très heureux que cela marche pour vous et merci de votre merci !!!
    Cordialement.

    Répondre

  • La rétro-signalisation sur Arduino 17 février 2021 18:59, par BertrandCPN

    Bonjour,
    je suis en train d’effectuer plusieurs essais en vue de construire mon réseau.
    Pour cela j’ai une centrale Roco 10764 et un module interface S88xPressNetLI un Arduino uno et des détecteurs de courant .
    J’ai cablé et programmé mon Arduino comme il est indiqué dans ce merveilleux article mais rien ne remonte au niveau de mon logiciel.
    Pourriez vous me dire si il y a un moyen de voir si les informations sorte bien de l’Arduino de façon à voir si ça vient de l’Arduino ou de l’interface.
    Je vous remercie d’avance Bertrand

    Répondre

  • La rétro-signalisation sur Arduino 17 février 2021 19:41, par Dominique

    La méthode classique consiste à mettre dès instruction Serial.print(une variable) là où vous voulez voir ce qui se passe dans le programme.
    il y en a peut-être deja dans le programme de cet article.
    Il faut sûrement en faire autant dans votre logiciel pour savoir s’il reçoit quelque chose et quoi...
    Bon courage.

    Répondre

  • La rétro-signalisation sur Arduino 24 juillet 2021 12:30, par Guillaume

    Bonjour,

    Je n’ai pas compris grand chose,

    Est ce qu’il est possible, pour un néophyte, de trouver un tutoriel simple et claire sur la façon de monter un module de détection, qui puisse se brancher sur une centrale ?

    Et est ce que ça existe en Loconet ?

    Merci pour vos retours,

    Guillaume

    Répondre

    • La rétro-signalisation sur Arduino 24 juillet 2021 15:14, par msport

      Bonjour,

      comme il y a des dizaines de centrales et des centaines de modules de détection, il vaudrait mieux que vous précisiez votre projet dans la rubrique "Vos projets" du forum en indiquant d’où vos partez.
      Quant à Loconet, ce n’est pas la première vocation de Locoduino que de faire du support sur le matériel du commerce.
      Cordialement

      Répondre

  • La rétro-signalisation sur Arduino 24 octobre 2021 09:56, par Jehan

    Bonjour,
    Tout d’abord un grand bravo pour vos articles et solution qui marche à merveilles ! Je me heurte toutefois à un petit problème : J’ai tenté d’utiliser un arduino Mega avec un S88 1module (https://locoduino.org/spip.php?article138) et d’y ajouter du DCC (https://locoduino.org/spip.php?article142 (cde_aiguillage_Nano_DCC)). Ces 2 ino marche très bien seul mais pas ensemble ! Dans la description il est indiqué "Les broches 20 et 21 sont volontairement inutilisées pour des extensions avec le DCC (interruption sur broche 20 et led de contrôle sur broche 21)" Ca doit donc être possible ? j’ai recherché mais pas trouvé d’article sur ce sujet, pouvez-vous me guider pour cette réalisation ? Mon code
    Merci beaucoup pour votre aide

    Répondre

  • La rétro-signalisation sur Arduino 27 octobre 2021 10:44, par msport

    Bonjour,
    les timings du DCC sont critiques et il n’est pas évident de les faire cohabiter avec d’autres tâches dans le même sketch.
    En désespoir de cause, interfacez les deux sketch par les entrées-sorties.
    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 29 novembre 2021 10:09, par Paul Sente

    J’ai lu votre article expliquant comment réaliser une interface S88 avec Arduino. Je comprends bien la façon de faire, en résumé une suite de décalages successifs dans des variables binaires. Ce qui me tracasse c’est le temps d’exécution. En effet, si certains S88 ont une horloge à 10 kHz, d’autres montreraient à 100 kHz (!) ... Un programme C compilé peut-il réaliser les opérations de lecture, décalages, écriture des bits en moins de 10 microsecondes ? Et reste-t-il encore un peu de temps pour autre chose ? Merci d’avance ...

    Répondre

  • La rétro-signalisation sur Arduino 30 décembre 2021 11:33, par Roumain

    Bonjour,
    peut-on brancher le S88 sur le R-BUS de Roco ? Ou y a t il une autre technique ? J’ai une centrale de la z21 (blanche)…en attendant d’en fabriquer une !
    Quelqu’un a-t-il déjà fait un test avec cette centrale ?
    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 30 décembre 2021 12:30, par msport

    Bonjour,

    mon expérience avec le S88 n’a pas été très concluante. (le 5V TTL ne tient pas la distance ...)
    Votre question est d’interfacer le protocole S88 avec l’Xpressnet (qui est documenté)
    La solution qu’on trouve à coup de Google est le montage de Paco Cañada à base de PIC et non d’Arduino.
    https://usuaris.tinet.cat/fmco/lokm...
    Mais vous pouvez regarder si le montage Un TCO xpressnet peut être adapté.
    Cordialement

    Voir en ligne : Un TCO xpressnet

    Répondre

  • La rétro-signalisation sur Arduino 8 janvier 2023 18:57

    Bonjour,
    comment cablerle bus et le relier à la centrale ?
    un schéma pourrait être intéressante. Merci d’avance

    Répondre

  • La rétro-signalisation sur Arduino 8 janvier 2023 19:32, par msport

    Bonjour,
    il faut que votre centrale dispose d’une entrée S88. Ce qui est le cas de la centrale Ecos de la figure 2.
    Le schéma du bus S88 est donné Figure 4, schéma que doit respecter votre centrale.
    Et c’est la Figure 5 qui précise "Connecteur S88 vers centrale"
    Cordialement

    Répondre

  • La rétro-signalisation sur Arduino 28 avril 2023 13:56, par D. CURT

    Bonjour,
    Ce montage de rétro-signalisation est parfait, merci au concepteur. Cependant, est ce que la liaison est modifiable pour un bus type Xpressnet, centrale LENZ qui semble plus stable que le S88.
    Merci d’avance pour votre attention.
    Denis

    Répondre

  • La rétro-signalisation sur Arduino 28 avril 2023 16:49, par msport

    Bonjour,
    lisez bien l’article : si on enlève le S88, il ne reste plus que les capteurs.
    Si vous souhaitez transposer un montage Xpressnet :

    Voir en ligne : Un TCO xpressnet

    Répondre

  • La rétro-signalisation sur Arduino 7 mai 2023 18:10, par JP.Gaechter

    Bonjour, je trouve votre article très bien fait ; par contre, pourriez vous me préciser si le programme à charger dans un UNO NANO est seulement celui de 9 lignes sous le titre :"le programme Arduino UNO/NANO" figurant dans l’article et qui inclut la bibliothèque UNO_S88.h ?
    Par ailleurs, je n’arrive pas à ouvrir le dossier ZIP pour uno/nano figurant dans la conclusion, je ne suis pas un pro de l’informatique !! bien que j’arrive à bricoler qques programmes pour UNO ! Merci de votre réponse et encore félicitations
    JP.G

    Répondre

  • La rétro-signalisation sur Arduino 8 mai 2023 10:30, par msport

    Bonjour,
    vous mettez les trois modules sous "Le programme Arduino UNO/Nano" dans un même répertoire nommé UNO_S88 de votre répertoire de sketches.
    Vous nommez le module de 9 lignes UNO_S88.ino et ça devrait aller.
    Deux sont dans le fichier, à télécharger en cliquant dessus (-> téléchargement)
    Faire du copier coller pour celui de 9 lignes : attention à ne pas perdre les accolades.

    Répondre

  • La rétro-signalisation sur Arduino 4 novembre 2023 18:19, par Olivier

    Bonjour,

    Tout d’abord, merci pour ce super article. Je suis malheureusement un débutant et donc j’ai un tas de questions qui vont sans doute vous paraitre assez basiques ou même évidentes.

    Q1 : Si je comprends bien la figure 1 concerne la détection par variation de courant (pour le 2R) ?
    Q2 : Comme je suis en Marklin 3R, dois-je mettre autre chose qu’une résistance 1k ohm (pour passer de 18 V à 5V) entre le rail de contact et l’entré Arduino ?
    Q3 : Faut-il protéger l’Arduino avec une diode pour éviter de le cramer ?

    Merci d’aider un novice.

    Répondre

    • La rétro-signalisation sur Arduino 4 novembre 2023 21:14, par msport

      Bonsoir,
      Q1 : oui, et lisez les commentaires, de base, c’est pour du numérique (DCC)
      Q2 : pour du 3R en alternatif (mais également en numérique), conservez le schéma avec l’optoisolateur. Je crains fort que votre idée de 1Kohm conduise directement à griller vos Arduino. Pour un débutant vous avez le gout du risque. (D’ailleurs pourquoi 1Kohm ?)
      Q3 : ce serait la moindre de choses, mais inutile vu le résultat de la Q2.

      Répondre

      • La rétro-signalisation sur Arduino 5 novembre 2023 17:44, par Olivier

        Merci msport pour le réponse.

        1k ohm parce que les rails sont alimentés en 18 V, le LED SMD prévu pour 5V 15-20 mA —> 13 V à dissiper

        R=13/ 0.015= 866 arrondi à 1000

        Q4 : le schéma avec l’optoisolateur, on peut le trouver dans le commerce ? Chez qui ?

        Merci d’avance,

        Olivier

        Répondre

      • La rétro-signalisation sur Arduino 6 novembre 2023 09:11, par Olivier

        Bonjour,

        Je reviens sur ma question 2 : si je comprends bien le système, en 2R on détecte une légère différence de courant dû à la consomation. En 3R, on détecte si il y a une retour à la masse.

        Cela ne change rien au le schéma avec l’optoisolateur, ni au soft sur l’Androide ?
        Si je comprends bien le concept, il faut faire ce petit montage pour chaque point de détection ? Correct ?

        Merci d’avance,

        Olivier

        Répondre

        • La rétro-signalisation sur Arduino 6 novembre 2023 09:36, par msport

          Bonjour,
          c’est la même chose en 2R et en 3R : on détecte la consommation de courant quand il y a une présence dans le canton. Quand il n’y a rien, il n’y a pas de courant.
          En 2R le courant circule entre un rail et l’autre. En 3R il circule entre le rail central et les rails extérieurs.
          Effectivement, il faut un montage par point de détection (canton) et c’est pour cela que les réalisations du commerce en groupent 8 ou 16 en général sur une carte.
          Comme détaillé dans les commentaires, ce montage fonctionne indifféremment en 2R et en 3R, le S88 est identique.
          Peut-être pas sous Android.

          Voir en ligne : BMD16N-SD

          Répondre

          • La rétro-signalisation sur Arduino 6 novembre 2023 17:52, par Olivier

            Bonjour msport,

            Merci pour la réponse,

            C’est bien ce que j’avais cru comprendre, ce sera parfait pour mes rails M.

            Marklin a deux boitiers différents pour le 2R et le 3R. Le montage ici se raproche, sans doute, du boitier 2R ref 60882.

            Pour mes Rails C (3R), je pensais utiliser le principe du ref 60881. Dans ce cas, je présume que le montage est légèrement différent ?

            Je pensais ajouter les schémas de la doc Marklin mais je ne trouve pas le moyen d’en mettre.

            Répondre

            • La rétro-signalisation sur Arduino 6 novembre 2023 21:14, par msport

              Bonsoir, comme déjà précisé, nous n’assurons pas de support pour le matériel du commerce, d’autant que nous ne le connaissons pas, Locoduino c’est du DIY. A vous d’expérimenter.

              Répondre

              • La rétro-signalisation sur Arduino 7 novembre 2023 19:44, par Olivier

                Je me suis sans doutw mal exprimé. Ma question n’ était pas lié au matériel Marklin. C’est était juste du contexte.

                Je me demandais qu’elle modification au circuit presentė en début d’article avez l’octocoupleur, il faut faire.

                Pas de soucis si c’est au-delà de ce qui est prévu par le site. Je chercherais ailleurs.

                Encore merci.

                Répondre

  • La rétro-signalisation sur Arduino 5 novembre 2023 18:35, par msport

    Je pense qu’avant d’adapter des montages, il vaudrait mieux que vous vous familiarisiez avec l’électronique.
    Il y a des articles pour cela dans Locoduino.
    Un module sans Arduino tout fait correspondant à ce montage (une variante kit existe) :
    https://www.conrad.fr/fr/p/tams-ele...
    Attention, nous n’assurons pas de support pour le matériel du commerce, Locoduino c’est du DIY.
    De toute manière, pour vos Arduino, je vous suggère de faire vos premiers essais avec des breadboards.

    Voir en ligne : BREADBOARDS

    Répondre

Réagissez à « La rétro-signalisation sur Arduino »

Qui êtes-vous ?
Votre message

Pour créer des paragraphes, laissez simplement des lignes vides.

Lien hypertexte

(Si votre message se réfère à un article publié sur le Web, ou à une page fournissant plus d’informations, vous pouvez indiquer ci-après le titre de la page et son adresse.)

Rubrique « Projets »

Les derniers articles

Les articles les plus lus
