Banc de test pour les décodeurs DCC

. Par : msport

DIFFICULTÉ :

Vous avez réalisé le Configurateur de CV sur base de la station DCC minimale
Vous vous êtes lancé dans la configuration des CV des décodeurs et vous aimeriez avoir avoir un petit banc qui vous permette de tester des décodeurs non montés dans une locomotive.

Cet article se propose d’utiliser Une station DCC minimale avec boutons de commande et écran Oled en version réglage décodeurs.

Aucun Arduino dans cet article, mais ils ne sont pas loin. Il s’agit juste de faciliter le branchement des différents décodeurs standardisés par la NMRA.

Les différents standards

la NMRA a normalisé plusieurs interfaces :

  • NEM652 à 8 broches / 8 fils
  • NEM651 à 6 broches
  • NEM658 : PLUX12, PLUX16, PLUX22
  • NEM660 : 21MTC
  • NEM662 : Next18

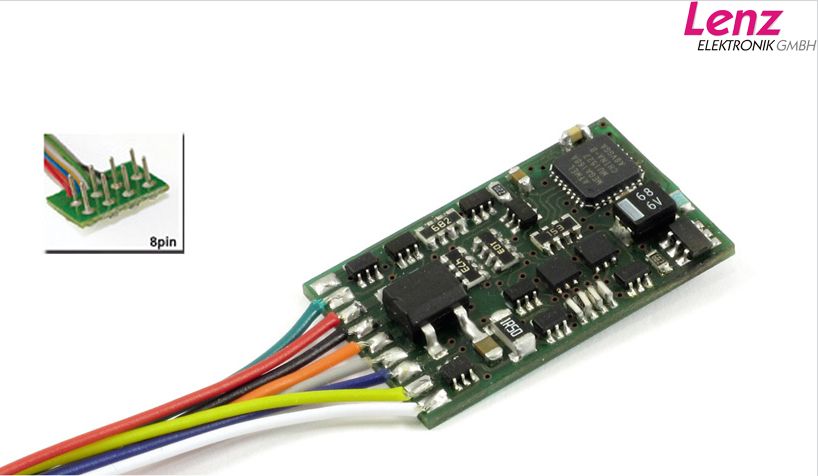

NEM652 8 broches ou 8 fils
NEM652 8 broches ou 8 fils

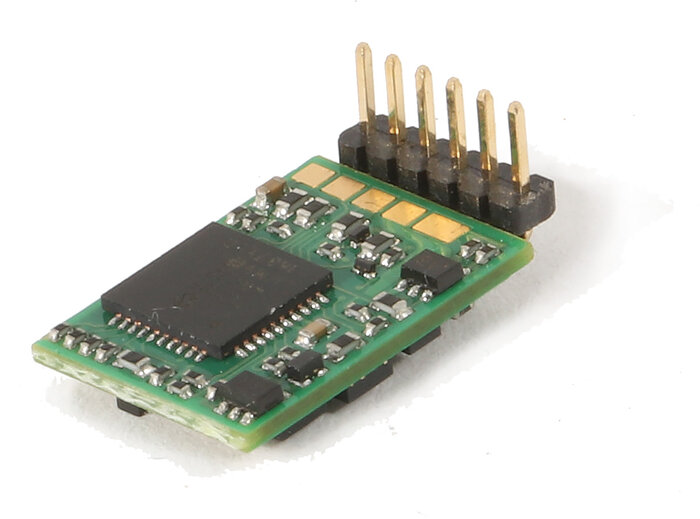

NEM651 6 broches ou 6 fils
NEM651 6 broches ou 6 fils

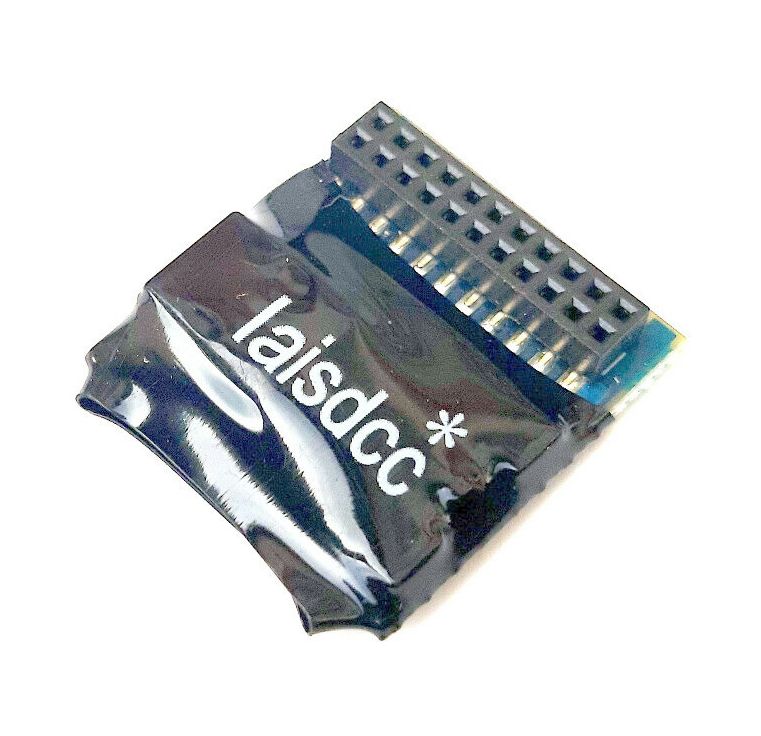

NEM660 21MTC
NEM660 21MTC

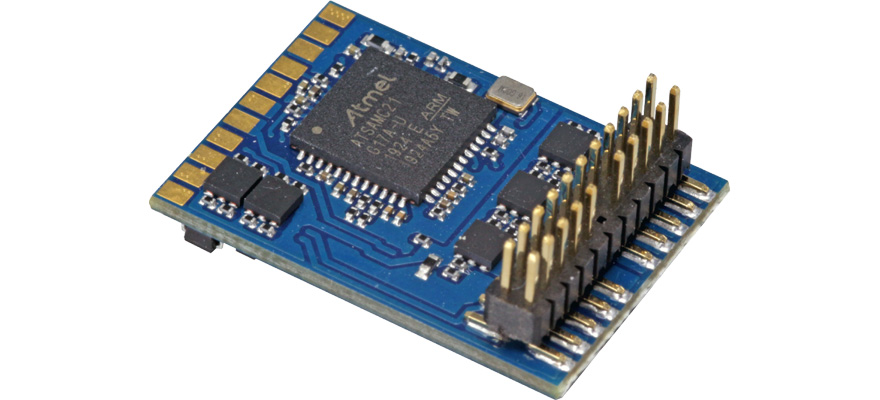

NEM658 Plux 22
NEM658 Plux 22

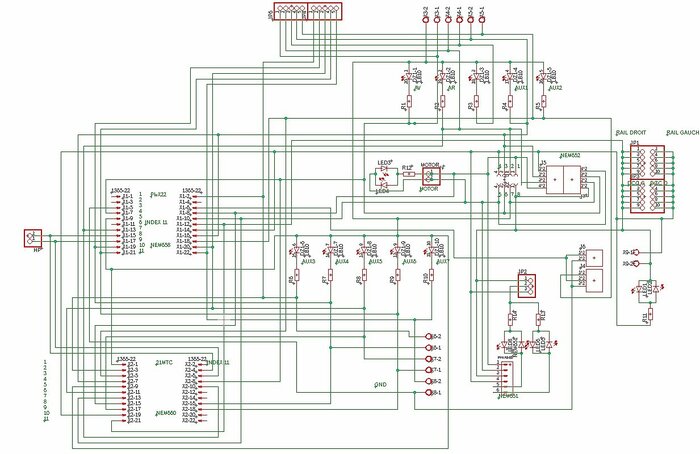

Le schéma du banc

Schéma du banc
Schéma du banc
Schéma

Matériel nécessaire

  • le montage de l’article Configurateur de CV sur base de la station DCC minimale
  • le circuit imprimé de cet article qu’il est possible de commander chez jlcpcb.com avec les fichiers gerber ci-dessous comme détaillé dans l’article Une station DCC minimale avec boutons de commande et écran Oled pour environ 6 €
  • un petit moteur (un moteur récupéré sur un lecteur de CD convient bien)
  • le matériel de la BOM (Bill Of Material) ci-dessous.
    Vous aurez à découper les barrettes à espacement 1,27 mm au bon nombre de broches et à créer le détrompeur : broche bouchée ou broche supprimée. Les barrettes que l’on trouve facilement ont 24 positions et non 22.

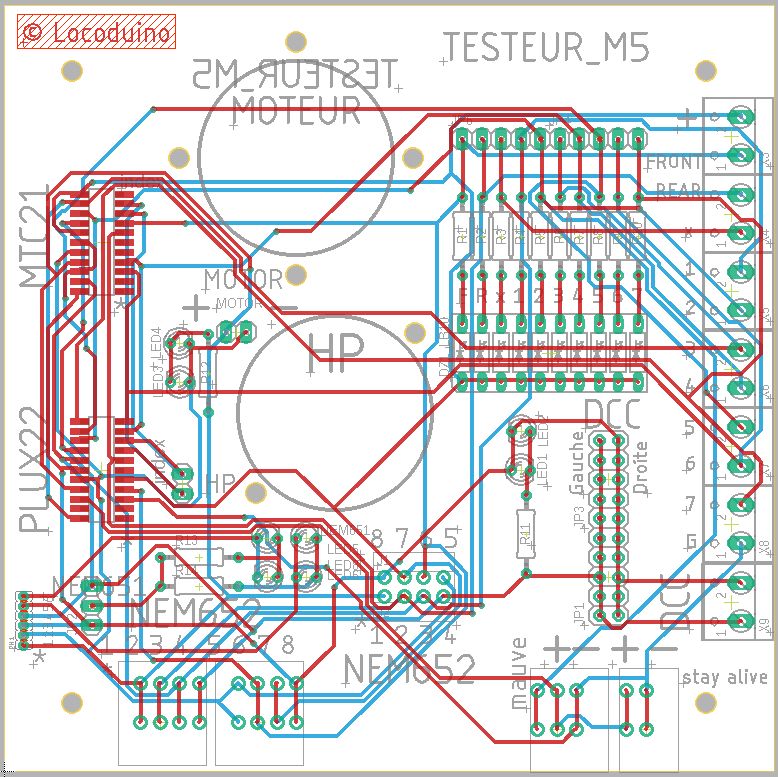

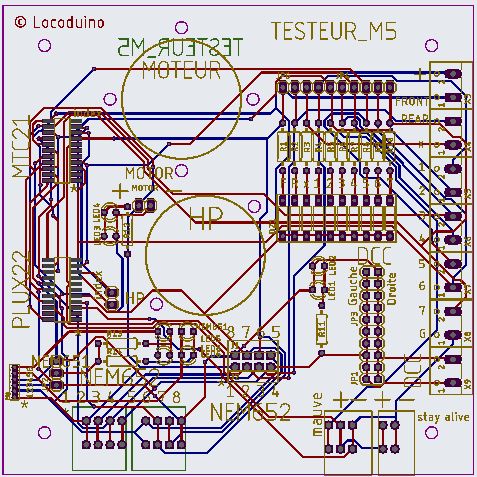

Circuit imprimé M5
Circuit imprimé M5
jlcpcb
jlcpcb
Liste du matériel (BOM)

Les fichiers gerber

Fichiers gerber Testeur M5

Réalisation

Le plus délicat sera la soudure en CMS des supports MTC21 et Plux22.
Les deux supports sont repérés par un astérisque pour la broche 1.

MTC21

Le support MTC21 mâle est détrompé par la broche 11 (en coin du même coté que la broche 1) Il faut l’enlever comme sur l’adaptateur suivant. (ainsi que les broches surnuméraires si votre connecteur a 24 broches).

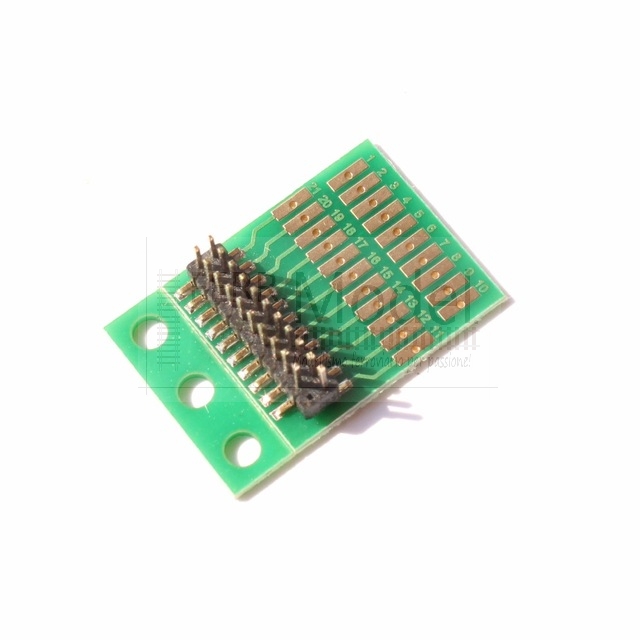

Adaptateur MTC21
Adaptateur MTC21

Plux22

Le support Plux22 femelle est détrompé aussi par la broche 11 mais la numérotation n’est pas la même. Cette broche située au milieu du coté de la broche 1 est à obturer. Comme repéré sur l’adaptateur suivant.

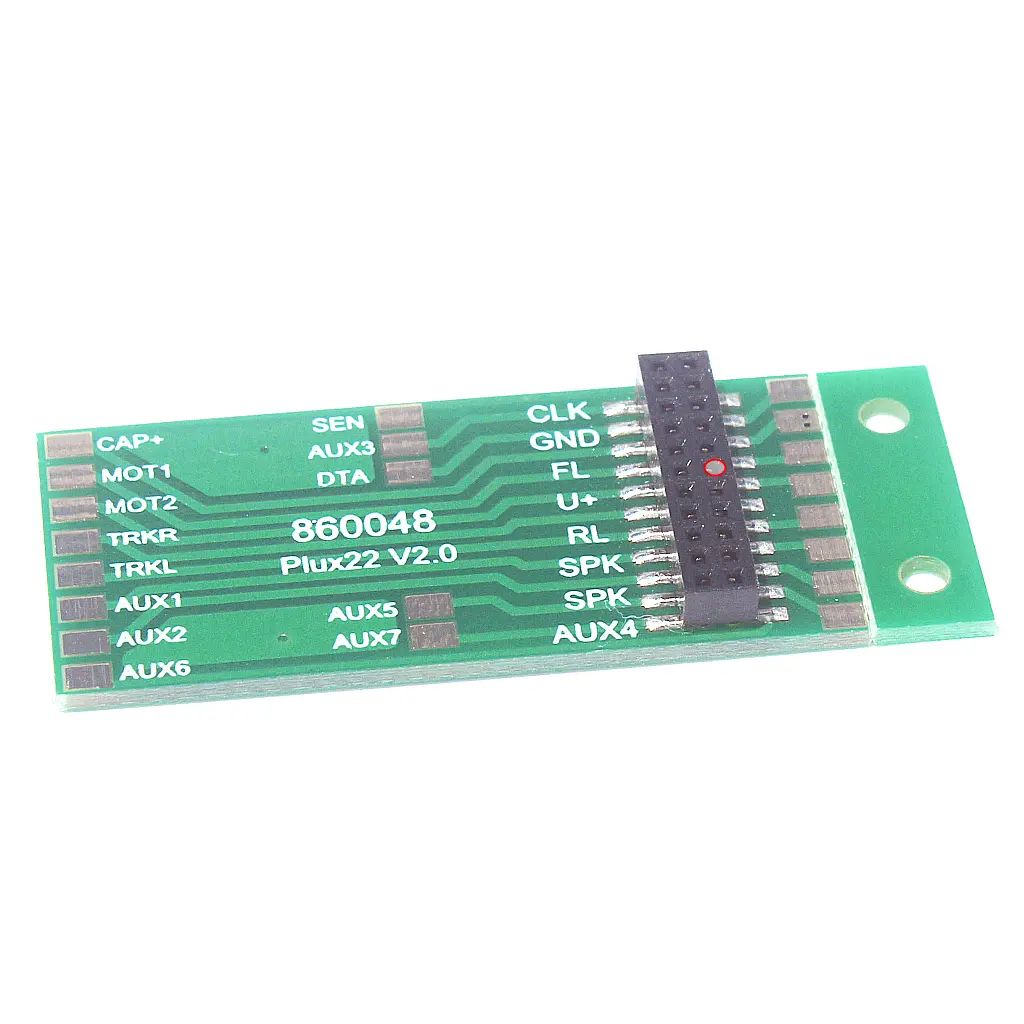

Adaptateur Plux22
Adaptateur Plux22

NEM651

Quatre LED sont spécifiques au NEM651. Deux sont tête bêche pour chacune des extrémité car il n’est pas sur que ces décodeurs soient tous bien conçus pour des LED (et non des bulbes) et qu’ils n’appliquent pas de tension inverse du fait du DCC. De toute façon, cela permet de voir quelle LED est la plus claire pour chacune des extrémités.
Pour le NEM621 les sorties Fof et F0r sont donc désolidarisées des mêmes sorties des autres types de décodeur.
Un pont permet de choisir avec un cavalier de faire le retour soit sur le rail droit soit sur le rail gauche sur une barrette 3 broches.

NEM652

Le support NEM652 peut être obtenu à partir d’un support DIL8 dont on aura supprimé les entretoises ou à partir d’une barrette tulipe 2.54. Pour garantir son bon écartement, on le soudera avec une prise enfichée dessus.

Connexions

Le moteur dispose de quatre trous pour le fixer par des colliers ou des vis M3.
Les deux trous autour du haut parleur permettent de le fixer avec des vis M3. On taraudera ces trous comme ceux aux quatre coins du circuit, ce qui permet d’y mettre de petites entretoises afin d’assurer la stabilité du montage.
On montera en fonction des besoins la rampe en 2.54 mm et/ou les bornes à visser qui distribuent les sorties : F0 f, F0 r, X, AUX 1, AUX 2, AUX 3, AUX 4, AUX 5, AUX 6, AUX 7.
X est une borne seulement reliée à la 3e LED du bargraph. Elle permet de visualiser un état logique bas en utilisant le + fourni par le décodeur. Autrement dit, si vous reliez cette borne au GND, la LED 3 s’allumera.
Le bargraph affiche les sorties. Vous vous serez assuré de la bonne orientation de ce bargraph avant de le souder.

Logiciel nécessaire

Aucun, il s’agit uniquement de connectique, c’est le Configurateur de CV sur base de la station DCC minimale qui fait tout. Mais vous utiliserez aussi votre centrale favorite, peut-être Ma première centrale DCC et JMRI pour Ma première centrale DCC.

Mode d’emploi

Vous devez connecter le Configurateur de CV sur base de la station DCC minimale soit sur le bornier à vis soit sur la rampe de barrette notée DCC. La présence du DCC est indiquée par deux LED.
Vous devez enficher la prise correspondant à votre décodeur. Les fiches six broches NEM651 et huit broches NEM652 ne sont pas détrompées mais les supports ont un repère en étoile qui correspond au fil orange, c’est la broche 1.
D’ailleurs, les quatre supports sont repérés par un astérisque à la broche 1.
La rampe en 2.54 mm et les bornes à visser distribuent les sorties : F0 f, F0 r, AUX 1, AUX 2, AUX 3, AUX 4, AUX 5, AUX 6, AUX 7 et le bargraph les affiche. On pourra donc vérifier que ces sorties répondent bien aux commandes de fonction qu’on envoie au décodeur.
A noter qu’un moteur est indispensable pour que les réponses du décodeur soient envoyées à la centrale.
Il servira aussi à vérifier qu’il répond bien en vitesse et sens (le sens est indiqué par deux LED).

En utilisation

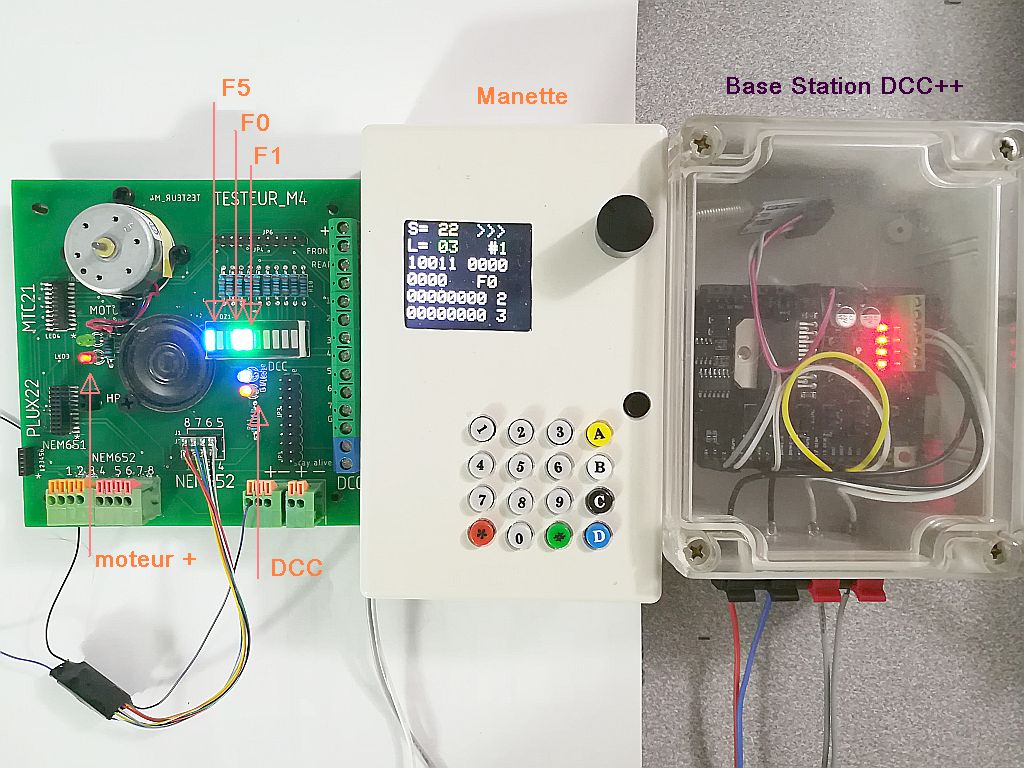

Le banc avec une BaseStation et une manette
Le banc avec une BaseStation et une manette

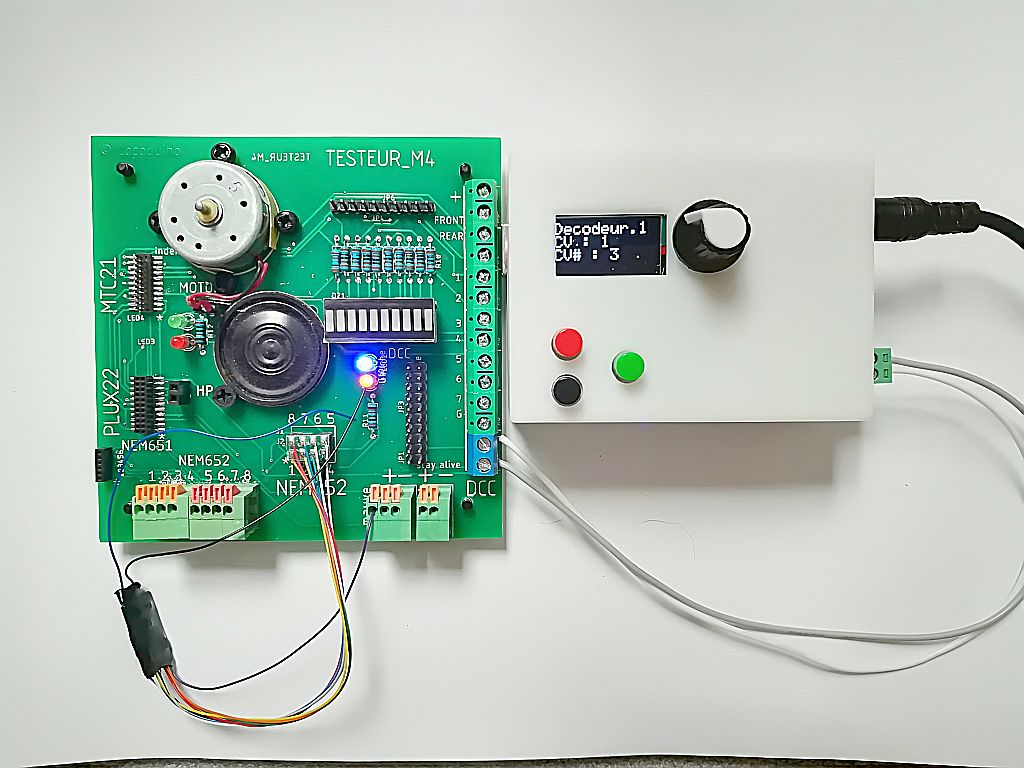

Avec le mini configurateur de CV
Avec le mini configurateur de CV

Là, l’article qui décrit le Configurateur de CV sur base de la station DCC minimale.

Des CV à connaitre

CV 1 : l’adresse de la locomotive (si elle est en adresse courte). 03 par défaut
CV 7 : version du décodeur
CV 8 : identifiant du constructeur
CV 17 : adresse longue octet fort
CV 18 : adresse longue octet faible
CV 19 : UM
CV 29 : bit 5 à 1 si adresse longue (la valeur du CV est alors >= à 32)

Un calculateur pour les adresses longues :
https://www.ruppweb.org/Xray/comp/decoder.htm
Et il faut ajouter 32 à la valeur lue du CV29 (généralement 0), ce qui correspond au bit 5.

La plupart des constructeurs ont un ou deux CV destinés à empêcher la modification des autres CV. En cas de difficulté, par exemple un décodeur qui refuse de se réinitialiser en écrivant la valeur ad hoc dans le CV qui est prévu pour, il faut vérifier dans la notice du constructeur si un tel CV existe et si il n’a pas été positionné par mégarde.
Il est parfois nécessaire de mettre le décodeur hors tension (hors DCC) pour que les modifications prennent effet.

Fabricant par identifiant

Liste des fabicants

Normes de référence

NEM651 6 fils
NEM652 8 fils
NEM658 Plux 12 / 16 / 22
NEM660 21MTC
NEM662 Next18

Cas du Next18

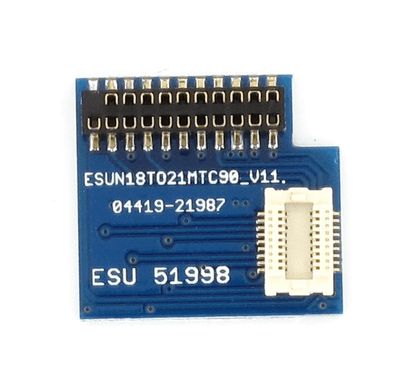

Le connecteur du Next18 est extrêmement fin et le souder parait irréalisable par l’amateur. La solution est d’utiliser un adaptateur Next18 à 21MTC pour lequel vous trouverez un lien ci-dessous.

JPEG - 20.5 ko

Ou acheter ?

Où acheter ?, une liste de fournisseurs, et ci-dessous des liens directs :
https://fr.aliexpress.com/item/1005003711888352.html adaptateur Next18 à 21MTC 5€
https://www.ebay.fr/itm/184686398710 bargraph 10 led 4€
https://www.ebay.fr/itm/265177111050 bornier à ressort 4p 5€ les 10, etc.
https://www.ebay.fr/itm/173851525492 SMD double header male 1.27 5€ les 10
https://www.ebay.fr/itm/401565379780 SMD double header female 1.27 7€ les 10
https://www.ebay.fr/itm/401565379780 single row male header straight 1x6P 5€ les 10
https://www.ebay.fr/itm/232498440599 bornes à vis 5.08 à souder 3€ les 10
https://www.ebay.fr/itm/173349611718 support tulipe 8x 3€ les 10
https://www.ebay.fr/itm/193934807549 si vous le voulez tout fait 36€
