TCO Web interactif avec des ESP32 et des ESP8266 (5)

Les itinéraires (le matériel)

.
Par : utpeca

DIFFICULTÉ :

Ce dernier article clôture la série d’articles consacrée à la mise en œuvre d’un TCO Web interactif à base d’ESP32 ou d’ESP8266. Pour chacun de ces microcontrôleurs, les circuits imprimés seront présentés, ainsi que l’implantation des composants et les schémas de câblage. Enfin, des exemples de mise en situation des circuits imprimés seront fournis.

<

L’architecture matérielle du module récepteur "Cantons" du TCO-Web.

Le microcontrôleur ESPxxx, récepteur des commandes relatives aux sections de voie en provenance du TCO, alimente la voie des trains via une carte interface de gestion d’un canton. Du fait de l’utilisation d’un 74HC595 (décodeur série/parallèle) , il est possible d’alimenter au maximum 8 cantons par module récepteur.

La figure suivante détaille le point de vue architecture matérielle à mettre en œuvre.

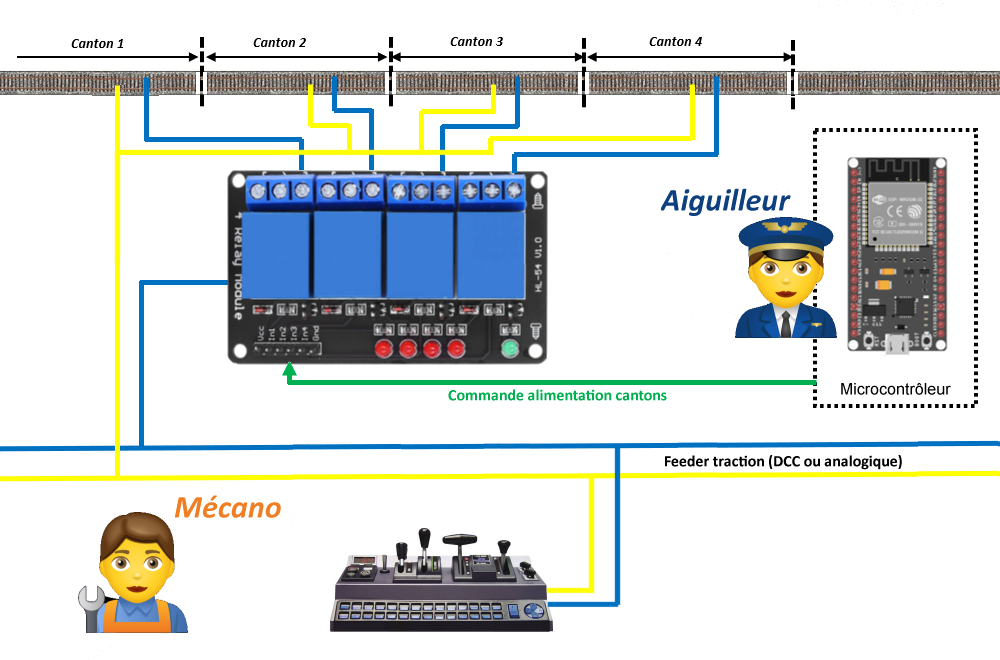

Figure 1
Figure 1
Principe de mise en œuvre d’un itinéraire avec TCO-Web (vision "hardware").

L’utilisation des relais électromécaniques est envisagée comme l’a fait Christian dans l’article Block Automatique Lumineux avec la carte shield "Arduino 4 relays" ou dans l’article Block Automatique Lumineux à 8 cantons analogiques et plus particulièrement, les circuits à 4 ou 8 relais.

Le module Récepteur Cantons est composé :

  • Du microcontrôleur ESPxxx ;
  • D’une alimentation mixte 12V et 3,3V ;
  • D’un CI 74HC595 couplé à un ULN2803A pour commander les relais (voir l’article TCO Web interactif avec des ESP32 et des ESP8266 (1) pour plus d’explications) ;
  • Des condensateurs de découplage, des borniers, et toute la quincaillerie usuelle.

L’utilisation d’un 74HC595 avec un ESPxxx est également montré dans le projet Wokwi activable en cliquant sur le lien Wokwi.

Les circuits imprimés du module récepteur Cantons.

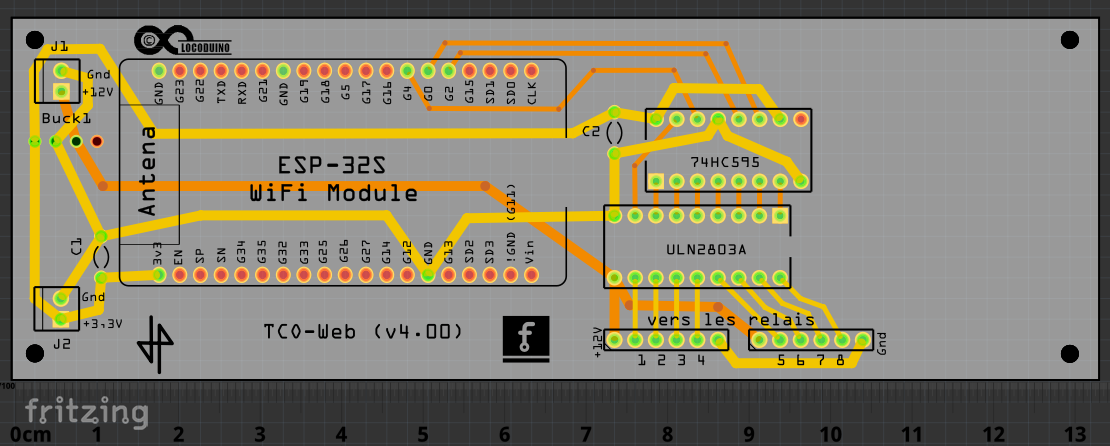

Figure 2
Figure 2
Circuit imprimé avec un ESP32.
Fichier Gerber du module récepteur Cantons (ESP32).

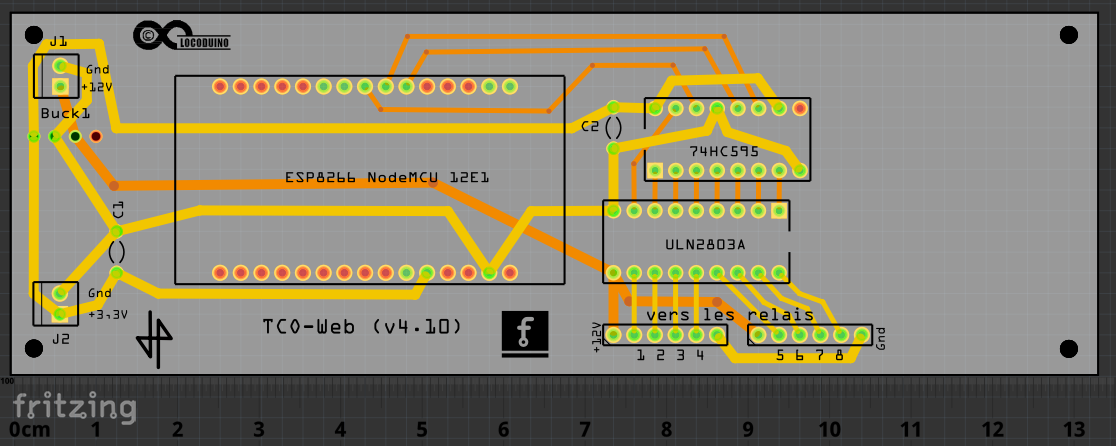

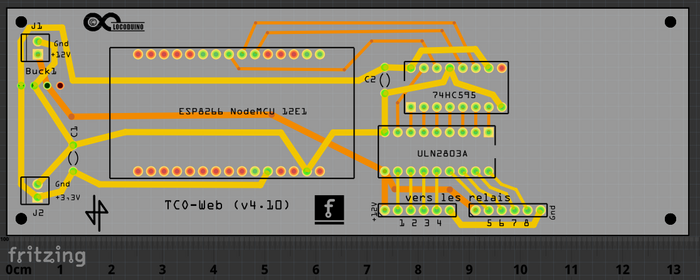

Figure 3
Figure 3
Circuit imprimé avec un ESP8266.
Fichier Gerber du module récepteur Cantons (ESP8266).
La vue schématique du montage.

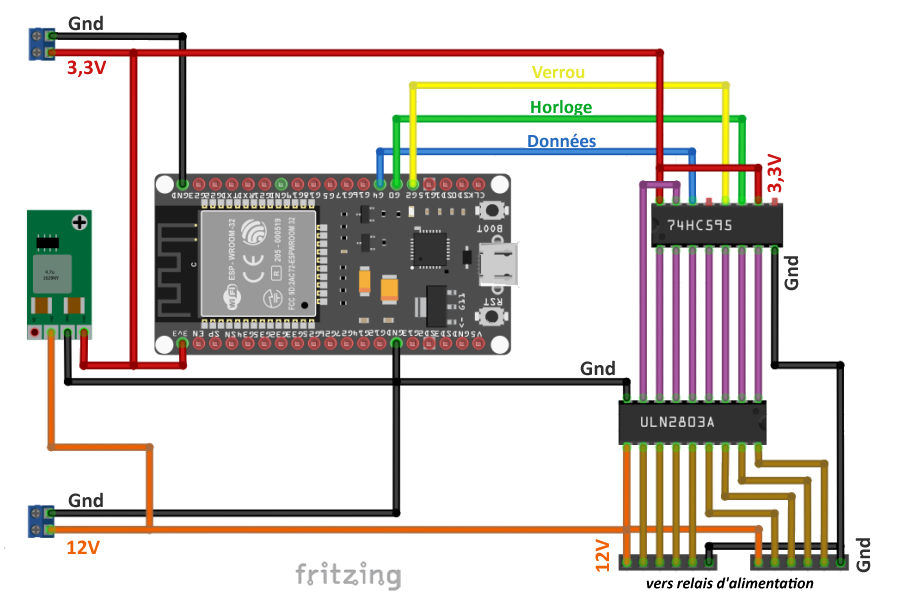

Figure 4
Figure 4
Schéma de câblage avec ESP32.
Merci de bien vouloir noter que, si une alimentation 3,3V externe est utilisée via un connecteur, le montage du réducteur de tension n’a pas lieu d’être.
L’implantation des composants.

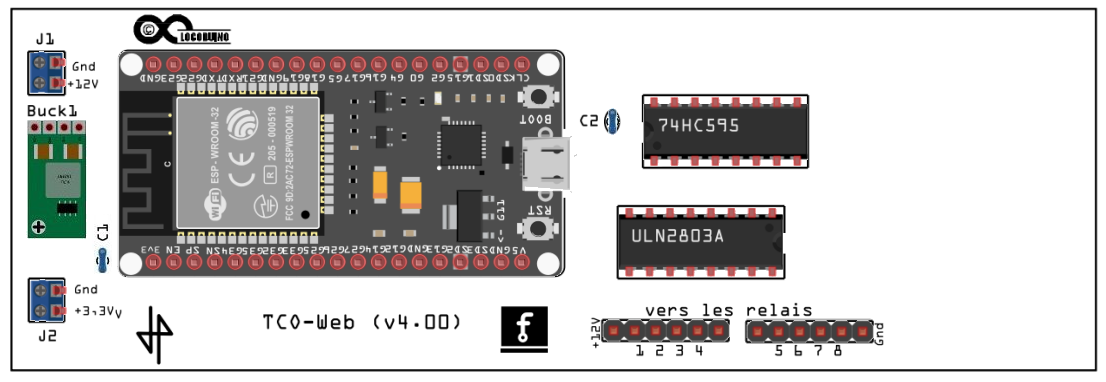

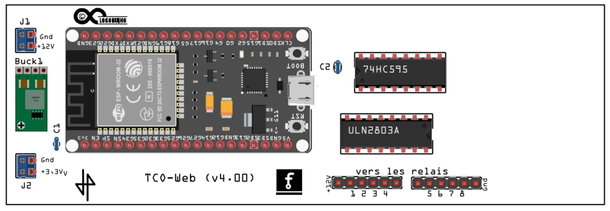

Figure 5
Figure 5
Implantation des composants sur carte ESP32.

Un exemple de mise en œuvre du module Récepteur Cantons.

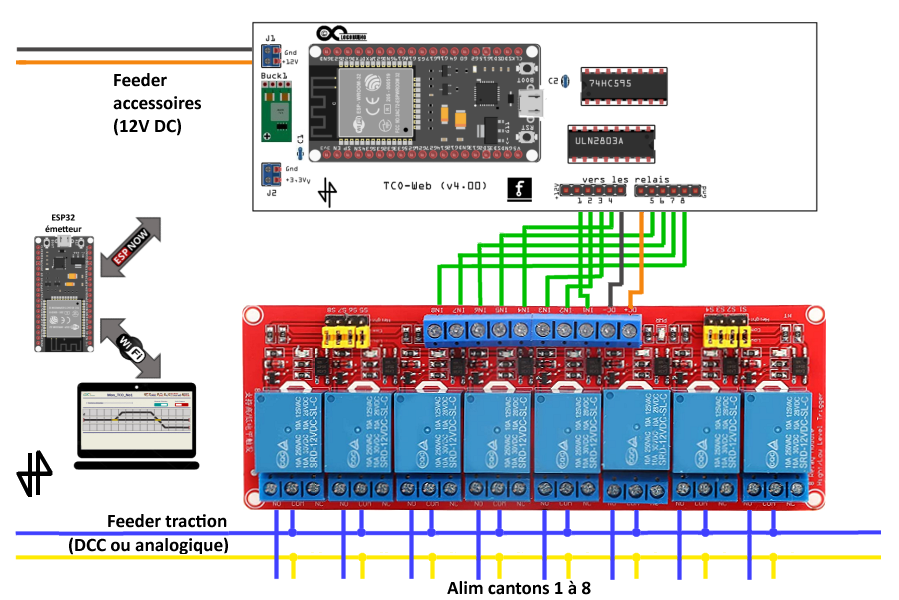

Figure 6
Figure 6
Configuration pour 8 cantons avec module relais du commerce.

Le module 8 relais est connecté à un circuit imprimé Récepteur Cantons basé sur un ESP32 et permet l’alimentation de 8 cantons.

Un autre exemple de mise en œuvre du module Récepteur Cantons.

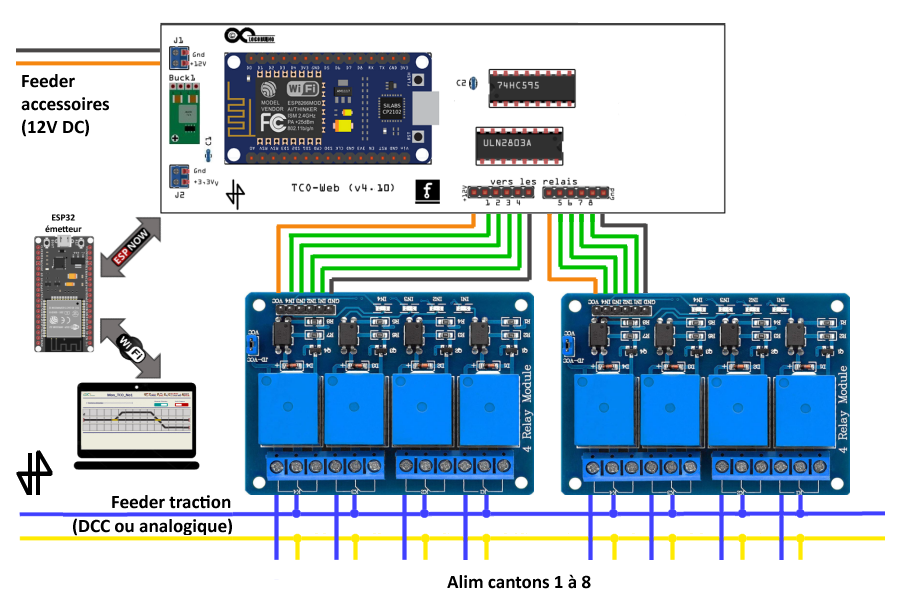

Figure 7
Figure 7
Configuration d’un module Récepteur Cantons avec un ESP8266.

Ici, deux modules de 4 relais sont connectés à un circuit imprimé Récepteur Cantons basé sur un ESP8266 et permet l’alimentation de deux fois 4 cantons.

Le circuit imprimé du module émetteur.

Comme indiqué dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (2), il n’y a pas besoin de circuit imprimé pour le module émetteur. Cependant, il est préférable de le doter d’un support. Cela peut être un simple "breadboard".

Les circuits imprimés du module récepteur Aiguilles.

Les circuits imprimés pour les modules récepteurs Aiguilles tant à base d’ESP32 que d’ESP8266, ont été décrits dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (2).

En conclusion.

Ainsi se termine la série d’articles consacrée à la mise en œuvre d’un TCO interactif permettant la constitution d’itinéraires et l’alimentation des trains destinés à les parcourir.

J’espère que les solutions adoptées dans cette étude vous permettront d’envisager l’automatisation de votre réseau. Surtout, n’hésitez pas à me solliciter pour tout renseignement ou explication complémentaire via la messagerie en fin d’article ou par le biais du forum.
