TCO Web interactif avec des ESP32 et des ESP8266 (2)

Utilisant le protocole de communication ESP-NOW

.
Par : utpeca

DIFFICULTÉ :

La solution vue dans le sujet TCO Web interactif avec des ESP32 et des ESP8266 (1) est une solution qui centralise la commande des appareils de voie. Cela a pour conséquence pour certains réseaux importants une plus grande longueur de câblage entre le circuit imprimé et les aiguillages, donc une moins bonne immunité au bruit et une plus grande difficulté de mise au point.

<

Le réseau suivant est un exemple de réseau de type point à point, où la distance entre les deux petites gares peut être de plusieurs mètres.

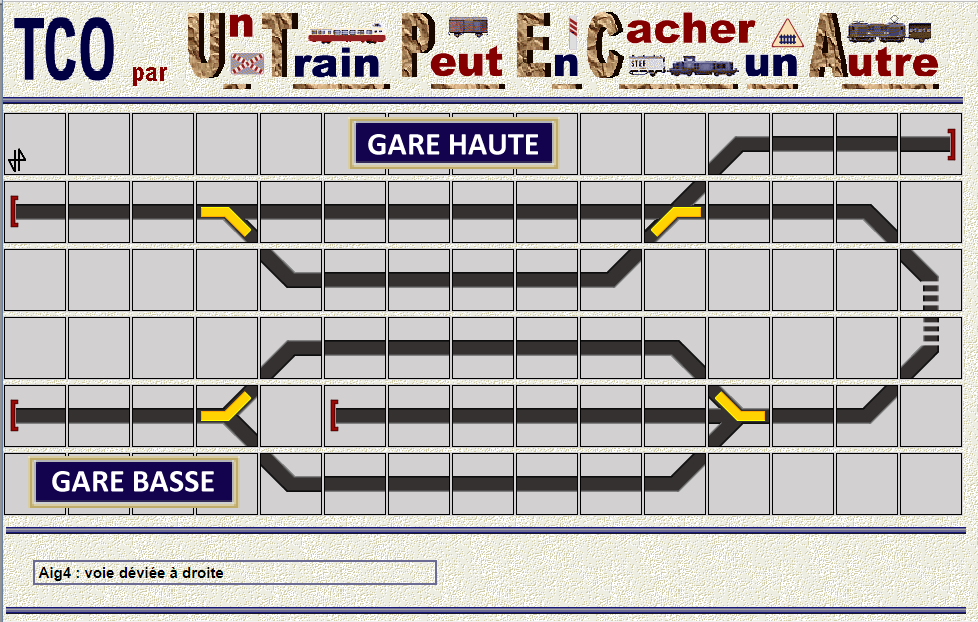

Figure 1
Figure 1
Exemple de réseau point à point.

Espressif Systems (le fabricant des ESP32 et des ESP8266) a développé ESP-NOW qui est un protocole de communication sans connexion. Il permet aux appareils ESPxxx [1] de communiquer facilement entre eux, directement sans se connecter à un réseau WiFi.

ESP32-NOW, qu’est-ce que c’est ?

Les principales caractéristiques de ce protocole de communication sont les suivantes :

  • Un ESPxxx envoie des données à plusieurs ESPxxx (un émetteur, un ou plusieurs récepteurs) ;
  • Ou un ESPxxx reçoit des données de plusieurs ESPxxx (un récepteur, un ou plusieurs émetteurs) ;
  • Le couplage entre les appareils est nécessaire avant leur communication. Une fois l’appariement terminé, la connexion est sécurisée et permanente ;
  • La distance entre chaque ESPxxx doit être inférieure à 200 m ;
  • La taille des données circulant entre les ESPxxx est inférieure à 250 octets ;
  • Si la communication n’est pas chiffrée, il ne peut y avoir plus de 20 ESPxxx interconnectés (la limite est de 10 si la communication est chiffrée).

De plus amples informations sont disponibles sur Internet, par exemple sur ESP-NOW (Yakafab.grandbesancon.fr) (en français) ou Random Nerd Tutorials : Getting Started with ESP-NOW (ESP32 with Arduino IDE) (en anglais).

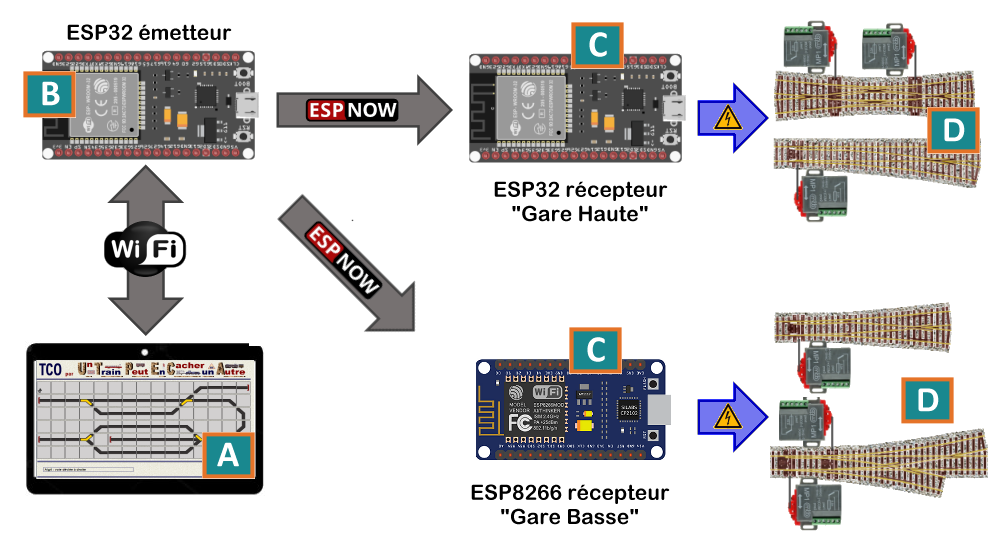

Le schéma ci-dessous donne le principe de fonctionnement de la solution à mettre en œuvre, solution basée sur l’utilisation du protocole ESP-Now.

Figure 2
Figure 2
Principe de fonctionnement du TCO-Web.

Le module émetteur B permet, comme dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (1), d’afficher sur l’écran A de la tablette ou du smartphone le TCO envisagé, de cliquer sur un appareil de voie pour lui faire changer d’état.

Le code du sketch est identique à plus de 80%, les différences étant la prise en compte du protocole ESP-NOW, la gestion d’une table des modules récepteurs et l’envoi de la commande à exécuter au module récepteur C concerné.

Comme vu dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (1), les vignettes des éléments du TCO sont hébergées par un site Web. Nous profiterons de cette nouvelle version pour utiliser le SPIFFS pour stocker ces images dans le module émetteur.

SPIFFS [2] est un système de fichiers léger adapté aux microcontrôleurs disposant d’une mémoire Flash SPI tel que les ESPxxx. La librairie Arduino SPIFFS.h pour les ESP32 ou FS.h pour les ESP8266 permet d’accéder à la mémoire Flash comme s’il s’agissait d’un système de fichiers normal identique à celui d’un ordinateur (en bien plus simple évidemment).

Les modules récepteurs C, quant à eux, doivent prendre en compte le protocole ESP-NOW, gérer la réception des messages depuis le module émetteur B et faire exécuter la commande reçue. La carte du circuit imprimé sera identique à celle vue dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (1), seul le code hébergé par l’ESP32 étant différent. Une solution à base d’ESP8266 aura une carte adaptée à ce microprocesseur et le même code que la carte basée sur l’ESP32.

A noter  : cette solution permet d’augmenter le nombre limite des moteurs (donc des appareils de voie) commandables par le TCO Web.

Pourquoi utiliser un ESP8266 ?

La compilation du croquis présenté dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (1) fournit les mesures suivantes :

  • Le croquis utilise 754 Ko sur 1 310 Ko (soit 57% de l’espace réservé au code dans le schéma de partition par défaut) ;
  • Les données utilisées occupent 39 Ko sur 289 Ko réservés (soit 11% de la ressource).

L’ESP32 est surdimensionné pour le travail qui lui est confié, surtout compte tenu du fait que le nombre de broches d’E/S utilisé est réduit (3 broches pour commander les 74HC595). Dans ces conditions, il est intéressant d’utiliser les ESP8266 disponibles en fond de tiroir ou bien de les acheter neufs (ils sont moins chers que les ESP32).

Les différents types d’ESP8266 sont présentés dans le tableau suivant :

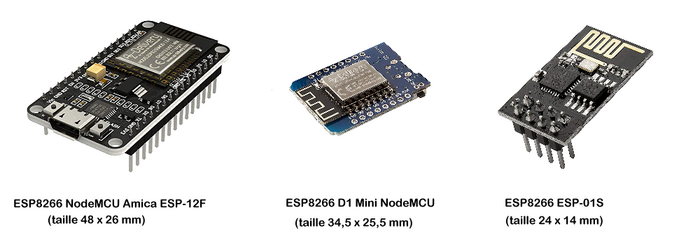

Figure 3
Figure 3
Les principaux modèles d’ESP8266.

C’est l’ESP8266 NodeMCU 12-F qui a été choisi pour ses similitudes avec l’ESP32 NodeMCU, ce qui simplifie la conception du circuit imprimé. Son brochage est présenté dans la figure suivante :

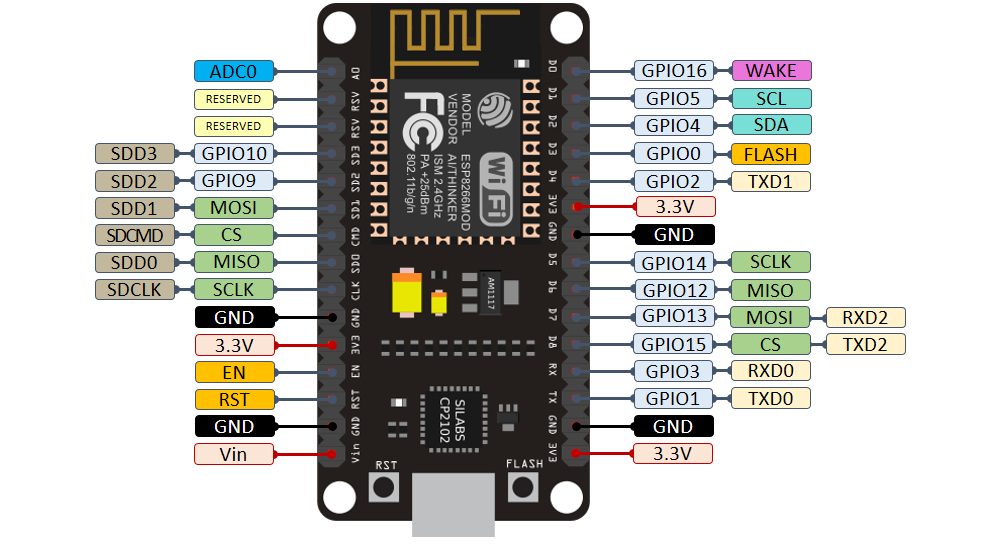

Figure 4
Figure 4
Brochage d’un ESP8266 NodeMCU 12E ou 12F

La procédure de prise en compte de l’ESP8266 dans l’IDE Arduino est similaire à la procédure mise en œuvre pour l’ESP32 (voir cette procédure dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (1)). Il est possible également d’utiliser la procédure décrite en anglais par Rui Santos en suivant le lien suivant Random Nerd Tutorials : Getting Started with ESP8266 NodeMCU Development Board.

Le module Emetteur.

Le transfert des images dans la mémoire Flash de l’émetteur.

Des informations générales sur SPIFFS sont données en français sur le site Projetsdiy.fr : Débuter avec la librairie SPIFFS.h pour lire, écrire, modifier des fichiers.

Si cela n’a pas été déjà fait, il faut installer dans l’IDE Arduino un outil (plugin) appelé Sketch Data Upload. Pour l’ESP32, la procédure d’installation est décrite en français en suivant le lien Projetsdiy.fr : Sketch data upload pour IDE Arduino. Téléverser des fichiers SPIFFS sur la mémoire Flash ou en anglais Random Nerd Tutorials : Install ESP32 Filesystem Uploader in Arduino IDE.

Pour l’ESP8266, la procédure est décrite par Random Nerd Tutorials : ESP8266 Web Server using SPIFFS with Arduino IDE (NodeMCU).

La vérification de la bonne installation du ou des plugins se fait en regardant le menu Outils de l’IDE Arduino, comme dans la figure suivante.

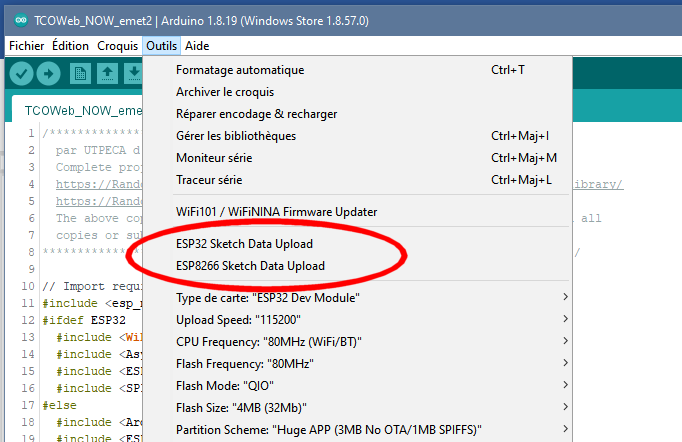

Figure 5
Figure 5
Menu Outils de l’IDE Arduino

Ensuite, il faut aller dans le répertoire du croquis du module émetteur et créer un sous-répertoire nommé Data. Ce sous-répertoire recevra toutes les vignettes permettant de constituer un TCO. La figure suivante montre l’arborescence à mettre en place :

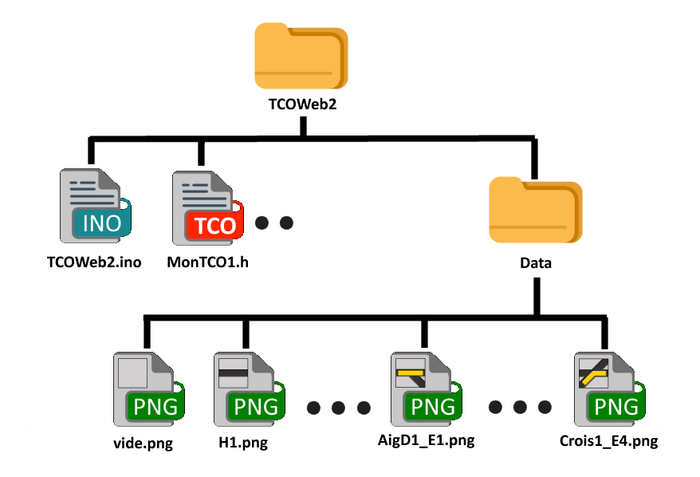

Figure 6
Figure 6
Arborescence du projet.

Enfin, l’exécution du plugin Sketch Data Upload permet de recopier les vignettes du sous-répertoire Data dans la mémoire Flash de l’ESP32.

Attention  :
avant de faire cette manipulation, il faut s’assurer que le Moniteur Série et le Traceur Série sont bien fermés sous peine d’erreur de transfert.

Le petit croquis ci-dessous permet de s’assurer que les vignettes ont bien été copiées :

#include "FS.h"
#include "SPIFFS.h"
#define FORMAT_SPIFFS_IF_FAILED true

//=======================================================
void setup()
//=======================================================
{
  Serial.begin(115200);
  if(!SPIFFS.begin(FORMAT_SPIFFS_IF_FAILED))
  {
      Serial.println("Pb au demarrage de SPIFFS");
      return;
  }
  listDir(SPIFFS, "/", 0);
  delay(500);
}
//=======================================================
void loop()
//=======================================================
{
}
//=======================================================
void listDir(fs::FS &fs, const char * dirname, uint8_t levels)
//=======================================================
{
    Serial.printf("Liste répertoire : %s\r\n", dirname);

    File root = fs.open(dirname);
    if(!root){
        Serial.println("- failed to open directory");
        return;
    }
    if(!root.isDirectory()){
        Serial.println(" - not a directory");
        return;
    }

    File file = root.openNextFile();
    while(file){
        if(file.isDirectory()){
            Serial.print("  DIR : ");
            Serial.println(file.name());
            if(levels){
                listDir(fs, file.name(), levels -1);
            }
        } else {
            Serial.print("  Fichier : ");
            Serial.print(file.name());
            Serial.print("\tTaille : ");
            Serial.println(file.size());
        }
        file = root.openNextFile();
    }
}

Le code du croquis de l’émetteur.

Le code du croquis de l’émetteur découle très largement du croquis présenté dans le sujet TCO Web interactif avec des ESP32 et des ESP8266 (1). Les seules différences concernent :

  • La prise en compte du protocole ESP-NOW (librairie, initialisation, etc.) ;
  • La définition de la table des récepteurs et du format du message envoyé aux récepteurs ;
  • La définition de la fonction OnDataSent (callback des données envoyées) ;
  • L’appairage avec les modules ESPxxx récepteurs ;
  • La modification de la fonction CommandeAppareil{} qui, au lieu d’envoyer la commande aux 74HC595, l’envoie (la déporte) aux récepteurs.

Le code MAC [3] des récepteurs peut être récupéré en jouant le croquis suivant sur chaque récepteur (c’est ce code qui devra alimenter le tableau des récepteurs – voir plus loin) :

#ifdef ESP32
  #include <WiFi.h>
#else
  #include <ESP8266WiFi.h>
#endif

void setup()
{
  Serial.begin(115200);
  Serial.println();
  Serial.print("Addresse MAC : ");
  Serial.println(WiFi.macAddress());
}

void loop()
{
}

La liste des librairies utilisées :

// Import required libraries
#ifdef ESP32
  #include <esp_now.h>
  #include <WiFi.h>
  #include <AsyncTCP.h>
  #include <ESPAsyncWebServer.h>
  #include <SPIFFS.h>
#else
  #include <Arduino.h>
  #include <espnow.h>
  #include <ESP8266WiFi.h>
  #include <Hash.h>
  #include <ESPAsyncTCP.h>
  #include <ESPAsyncWebServer.h>
  #include "FS.h"
#endif

La définition du tableau des récepteurs et du format des messages :

/*--------------------------------------------------------------------------
 * DONNEES PROTOCOLE ESP-NOW
---------------------------------------------------------------------------*/
#define NBMAC 2
typedef struct recepteur
{
  bool    actif;
  uint8_t bcAdr[6];
} recepteur;

recepteur t_Mac[NBMAC] =
{
  // mettre ici les adresses MAC de vos récepteurs
  { false, {0x30, 0xC6, 0xF7, 0x2F, 0xF5, 0x8C}},
  { false, {0x0C, 0xB8, 0x15, 0xF7, 0x85, 0xA0}}
};

typedef struct
{
  byte   numApp;    // numéro appareil (de 1 à 8)
  char   typApp;    // type de l'appareil ('A', 'J', 'T', 'S')
  char   etaApp;    // état de l'appareil ( de '1' à '4')
  byte   noMot1;    // No du 1er moteur (de 1 à 8)
  byte   noMot2;    // No du 2me moteur (de 1 à 8)
} comm;

//Create a struct_message called myComm
comm myComm;

// gestion des appariements
#ifdef ESP32
esp_now_peer_info_t peerInfo;
#endif

Le nombre de récepteurs #define NBMAC est à adapter à votre besoin et les codes MAC doivent être ceux de vos ESPxxx.

Le code de la fonction OnDataSent :

#ifdef ESP32
/*********************************************************************/
void OnDataSent(const uint8_t *mac_addr, esp_now_send_status_t status)
/*********************************************************************/
// callback when data is sent
{
  Serial.println(status == ESP_NOW_SEND_SUCCESS ? "==> Livraison acceptée" : "==> Livraison refusée");
}
#else
/*********************************************************************/
void OnDataSent(uint8_t *mac_addr, uint8_t status)
/*********************************************************************/
// callback when data is sent
{
  Serial.println(status == 0 ? "==> Livraison acceptée" : "==> Livraison refusée");
}
#endif

Dans la fonction setup, prise en compte d’ESP-NOW, appairage des récepteurs, initialisation SPIFFS, initialisation des appareils et démarrage WiFi :

  // Connection à ESP-NOW
  //------------------------------------------------------------------
  WiFi.mode(WIFI_STA);
  Serial.print("Initialisation ESP-NOW : ");
  // fonction callback
#ifdef ESP32
  if (esp_now_init() != ESP_OK) {
    Serial.println("Erreur");
    return;
  }
  Serial.println("Ok");
  esp_now_register_send_cb(OnDataSent);
#else
  if (esp_now_init() != 0) {
    Serial.println("Erreur");
    return;
  }
  Serial.println("Ok");
  esp_now_set_self_role(ESP_NOW_ROLE_CONTROLLER);
  esp_now_register_send_cb(OnDataSent);
#endif

  // Appairage des récepteurs
  //------------------------------------------------------------------
  // register all peers
  char macStr[18];
  for (int noMac = 0; noMac < NBMAC; noMac++)
  {
     snprintf(macStr, sizeof(macStr), "%02x:%02x:%02x:%02x:%02x:%02x",
              t_Mac[noMac].bcAdr[0], t_Mac[noMac].bcAdr[1], t_Mac[noMac].bcAdr[2],
              t_Mac[noMac].bcAdr[3], t_Mac[noMac].bcAdr[4], t_Mac[noMac].bcAdr[5]);
     Serial.print("Appairage avec ");
     Serial.print(macStr);
     Serial.print(" : ");

#ifdef ESP32
     peerInfo.channel = 0;
     peerInfo.encrypt = false;
     // register peer
     memcpy(peerInfo.peer_addr, t_Mac[noMac].bcAdr, 6);
     if (esp_now_add_peer(&peerInfo) != ESP_OK)
     {
        Serial.println("Echec");
        t_Mac[noMac].actif = false;
     }
     else
     {
        Serial.println("Ok");
        t_Mac[noMac].actif = true;
     }
#else
  if (esp_now_add_peer(t_Mac[noMac].bcAdr,  ESP_NOW_ROLE_SLAVE, 1, NULL, 0) != 0)
     {
        Serial.println("Echec");
        t_Mac[noMac].actif = false;
     }
     else
     {
        Serial.println("Ok");
        t_Mac[noMac].actif = true;
     }
#endif
  }

  // Initialisation SPIFFS
  //------------------------------------------------------------------
  if(!SPIFFS.begin())
  {
    Serial.println("Initialisation SPIFFS incorrecte");
    return;
  }
  else
  {
    Serial.println("Initialisation SPIFFS : OK");
  }

  // Connection à Wi-Fi
  //------------------------------------------------------------------
  Serial.print   ( "Initialisation Wifi " );
  WiFi.begin(ssid, password);
  ...

  // Initialisation Appareils
  //------------------------------------------------------------------
  InitialiseAppareils();
  Serial.println ( "Initialisation appareils terminée " );
Attention  :
il faut mettre l’initialisation d’ESP-NOW avant l’initialisation du WiFi.

La fonction CommandeAppareil :

void CommandeAppareil(const String& nomTyp, const String& etaApp)
/*********************************************************************/
{
  int    colPos = nomTyp.indexOf(':');
  String nomApp = nomTyp.substring(0, colPos);   // nom de l'appareil
  String typApp = nomTyp.substring(colPos+1);    // type de l'appareil (Aig, Tjd, ...
  String numApp = nomTyp.substring(3, colPos);   // numéro de l'appareil
  int    no_App = numApp.toInt() - 1;            // ...en indice de table
  t_App[no_App].etaApp = etaApp[0];              // maj état de l'appareil

  myComm.numApp = no_App;
  myComm.typApp = typApp[0];
  myComm.etaApp = etaApp[0];
  myComm.noMot1 = t_App[no_App].noMot1;
  myComm.noMot2 = t_App[no_App].noMot2;
  int    noMac  = int(t_App[no_App].noRcpt) - 1;

  // Debug : affichage des appareils et de leur état
  //===================================================================
  char macStr[18];
  Serial.print   ( nomApp );
  Serial.print   ( ", Etat" );
  Serial.print   ( etaApp );
  Serial.print   ( " ==> Mac[");
  snprintf(macStr, sizeof(macStr), "%02x:%02x:%02x:%02x:%02x:%02x",
           t_Mac[noMac].bcAdr[0], t_Mac[noMac].bcAdr[1], t_Mac[noMac].bcAdr[2],
           t_Mac[noMac].bcAdr[3], t_Mac[noMac].bcAdr[4], t_Mac[noMac].bcAdr[5]);
  Serial.print(macStr);
  Serial.print   ( "] : ");

  if ((noMac >= 0) && (t_Mac[noMac].actif))
  {
#ifdef ESP32
     esp_err_t result1 = esp_now_send(t_Mac[noMac].bcAdr,  (uint8_t *) &myComm, sizeof(comm));
     (result1 == ESP_OK) ? Serial.print("Envoi OK " ) : Serial.print ("Envoi KO ");
#else
     esp_now_send(t_Mac[noMac].bcAdr,  (uint8_t *) &myComm, sizeof(comm));
     Serial.print("Envoi OK " );
#endif
     delay(500);
  }
  else
  {
     Serial.println("Pas de récepteur");
  }
}
Croquis de l’émetteur et sous-répertoire Data.

La carte électronique.

Aucun composant électronique n’accompagne l’ESP32 dans sa fonction de serveur web et d’émetteur de commandes d’appareil de voie. Cependant, afin de protéger le microcontrôleur, il paraît judicieux de prévoir un support, comme dans la figure suivante :

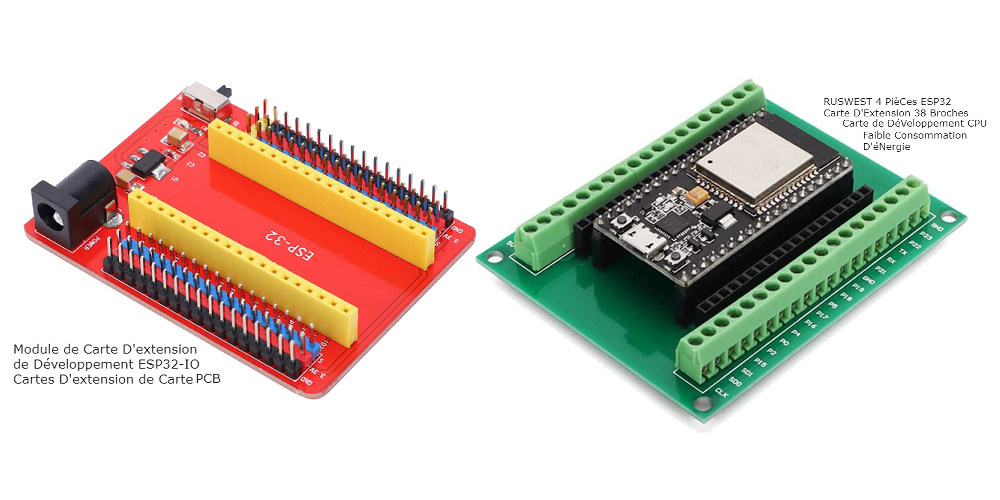

Figure 7
Figure 7
Différents supports pour l’émetteur.

Veuillez noter que vous devez faire attention au brochage de votre ESP32 ainsi qu’à celui de votre carte d’extension, et plus particulièrement à la largeur des broches d’insertion de l’ESP32. Par exemple, la carte d’extension rouge est destinée à des ESP32 étroits et par conséquent, ne convient pas à l’ESP32 NodeMCU d’AZ-Delivery.

Il existe des cartes d’extension comme celle de droite (la verte) pour les ESP8266 NodeMCU.

Le ou les modules Récepteurs.

Le code du croquis.

Le code du croquis du récepteur comprend, dans l’ordre :

  • Les includes nécessaires au programme : Esp-Now, et WiFi ;
  • Une fonction getWiFiChannel pour récupérer le channel WiFi de l’émetteur ;
  • Les constantes et variables générales du programme (initialisation Esp-Now, gestion des 74HC595, etc.) ;
  • Une fonction pour actionner les appareils à la demande du module émetteur ;
  • La fonction setup qui permet l’initialisation de la communication Esp-Now ;
  • La fonction loop qui détecte les demandes de changement de position des aiguilles et les exécute.

Selon que le module récepteur est basé sur un ESP32 ou un ESP8266, les librairies ne sont pas les mêmes.

#ifdef ESP32
  #include <esp_now.h>
  #include <esp_wifi.h>
  #include <WiFi.h>
#else
  #include <espnow.h>
  #include <ESP8266WiFi.h>
#endif

Si le récepteur n’a pas le même code channel que l’émetteur, les messages ne pourront pas être reçus par le récepteur. La récupération de ce channel se fait grâce à la fonction suivante :

/*--------------------------------------------------------------------------
 * RECUPERATION CHANNEL DE L'EMETTEUR
---------------------------------------------------------------------------*/
constexpr char WIFI_SSID[] = "... le nom de votre routeur ...";
int32_t getWiFiChannel(const char *ssid)
{
  if (int32_t n = WiFi.scanNetworks())
  {
    for (uint8_t i = 0; i < n; i++)
    {
      if (!strcmp(ssid, WiFi.SSID(i).c_str()))
      {
        return WiFi.channel(i);
      }
    }
  }
  return 0;
}

La structure de communication entre l’émetteur et les récepteurs est comme suit :

/*--------------------------------------------------------------------------
 * DONNEES PROTOCOLE ESP-NOW
---------------------------------------------------------------------------*/
//Structure to receive data : Must match the sender structure
typedef struct
{
  byte   numApp;    // numéro appareil (de 1 à 8)
  char   typApp;    // type de l'appareil ('A', 'J', 'T', 'S')
  char   etaApp;    // état de l'appareil ( de '1' à '4')
  byte   noMot1;    // No du 1er moteur (de 1 à 8)
  byte   noMot2;    // No du 2me moteur (de 1 à 8)
} comm;

//Create a struct_message called myComm
comm myComm;
comm oldComm;

Les données de commandes des 74HC595, intermédiaires entre le récepteur et les appareils de voie sont comme ci-après :

/*--------------------------------------------------------------------------
 * GESTION DES 74HC595
---------------------------------------------------------------------------*/
#ifdef ESP32
const    byte verrou     = 2;     // ST_CP (latch)
const    byte donnee     = 4;     // DS (data)
const    byte horloge    = 0;     // SH_CP (clock)
#else
const    byte verrou     = 13;    // ST_CP (latch) D7
const    byte donnee     = 14;    // DS (data)     D5
const    byte horloge    = 12;    // SH_CP (clock) D6
#endif
         uint16_t u_Data = 0b0101010101010101;     // data pour les 74hc595
const    uint16_t k_Msk  = 0b1100000000000000;     // Masque
const    uint16_t k_Dir  = 0b0100000000000000;     // Moteur direct
const    uint16_t k_Dev  = 0b1000000000000000;     // Moteur dévié

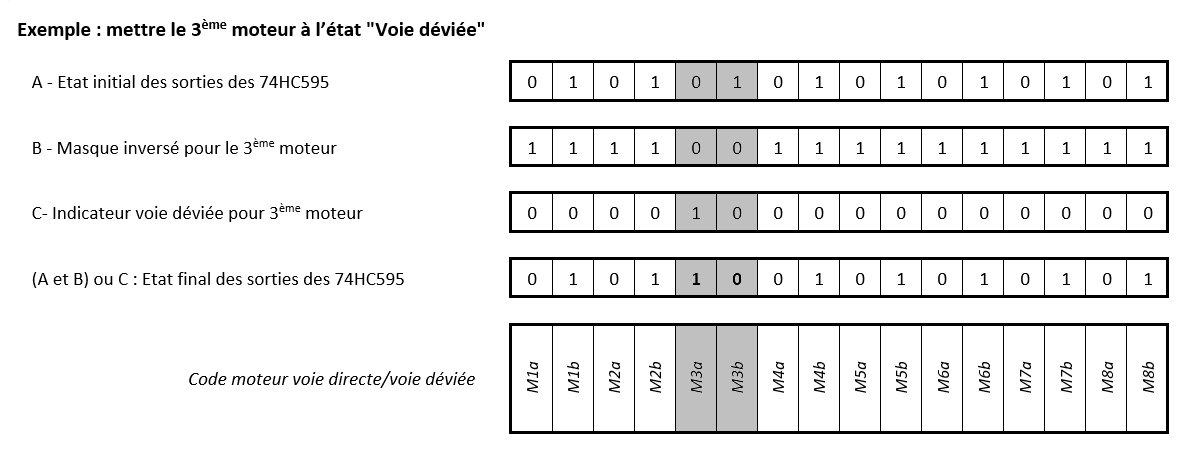

La fonction ActionneAppareil met en œuvre l’algorithme suivant :

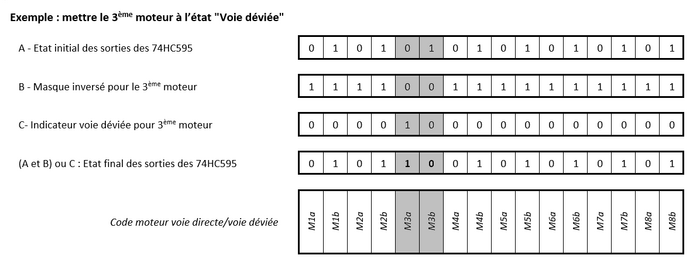

Figure 8
Figure 8
Algorithme de calcul des sorties des 74HC595

La fonction OnDataRcv permet la récupération des données envoyées par l’émetteur et d’afficher sur le moniteur série ces données si la directive #define DEBUG est opérationnelle.

#ifdef ESP32
/*********************************************************************/
void OnDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len)
/*********************************************************************/
//callback function that will be executed when data is received
{
  memcpy(&myComm, incomingData, sizeof(myComm));
#ifdef DEBUG
  Serial.print("Octets reçus  : ");
  Serial.println(len);
  Serial.print("Nom  appareil : ");
  (myComm.typApp == 'J') ? Serial.print("Tjd") : Serial.print("Aig");
  Serial.print(String(myComm.numApp+1));
  Serial.print(" Type : ");
  Serial.print(String(myComm.typApp));
  Serial.print(" Etat : ");
  Serial.println(String(myComm.etaApp));
#endif
}
#else
/*********************************************************************/
void OnDataRecv(uint8_t * mac, uint8_t *incomingData, uint8_t len)
/*********************************************************************/
{
  memcpy(&myComm, incomingData, sizeof(myComm));
#ifdef DEBUG
  Serial.print("Octets reçus  : ");
  Serial.println(len);
  Serial.print("Nom  appareil : ");
  (myComm.typApp == 'J') ? Serial.print("Tjd") : Serial.print("Aig");
  Serial.print(String(myComm.numApp+1));
  Serial.print(" Type : ");
  Serial.print(String(myComm.typApp));
  Serial.print(" Etat : ");
  Serial.println(String(myComm.etaApp));
#endif
}
#endif

La fonction setup, quant à elle, permet de :

  • Initialiser le moniteur série à 115 200 bauds ;
  • Affecter les broches de communication avec les 74HC595 ;
  • Positionner le channel du récepteur à l’identique du channel de l’émetteur ;
  • Lancer l’initialisation de ESP-NOW.

Le positionnement du channel se fait comme suit :

#ifdef ESP32
  //WiFi.printDiag(Serial); // Uncomment to verify channel number before
  esp_wifi_set_promiscuous(true);
  esp_wifi_set_channel(channel, WIFI_SECOND_CHAN_NONE);
  esp_wifi_set_promiscuous(false);
  //WiFi.printDiag(Serial); // Uncomment to verify channel change after
#else
  //WiFi.printDiag(Serial); // Uncomment to verify channel number before
  wifi_promiscuous_enable(1);
  wifi_set_channel(channel);
  wifi_promiscuous_enable(0);
  //WiFi.printDiag(Serial); // Uncomment to verify channel change after
#endif

La fonction loop a pour rôle de :

  • Détecter une demande de changement de position pour un appareil de voie ;
  • Dans tous les cas, d’exécuter la demande (appel de la fonction ActionneAppareil).
void loop()
/*********************************************************************/
{
  if (myComm.numApp != oldComm.numApp ||
      myComm.typApp != oldComm.typApp ||
      myComm.etaApp != oldComm.etaApp)
  {
     ActionneAppareil();

     oldComm.numApp = myComm.numApp;
     oldComm.typApp = myComm.typApp;
     oldComm.etaApp = myComm.etaApp;
     delay(500);
  }
}
Important  :
après le téléversement du croquis dans l’ESP8266, il faut relancer le croquis en appuyant sur le bouton Reset de l’ESP8266, sous peine de dysfonctionnement.
Croquis du récepteur.

Le circuit imprimé du récepteur.

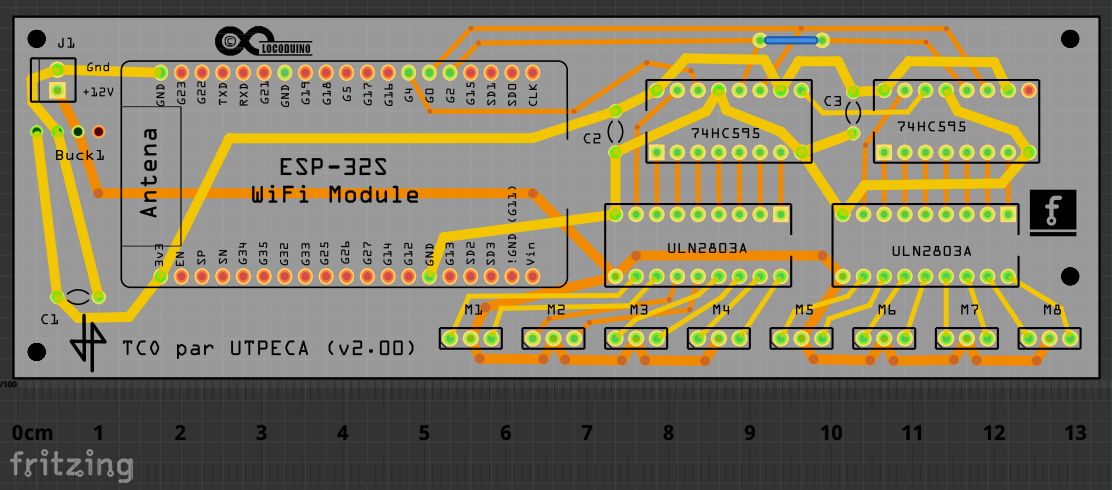

Circuit imprimé avec utilisation d’un ESP32

Si le module récepteur est construit autour d’un ESP32, le circuit imprimé est identique à celui vu dans l’article TCO Web interactif avec des ESP32 et des ESP8266 (1), à savoir :

Figure 9
Figure 9
Circuit imprimé du module récepteur basé sur un ESP32.

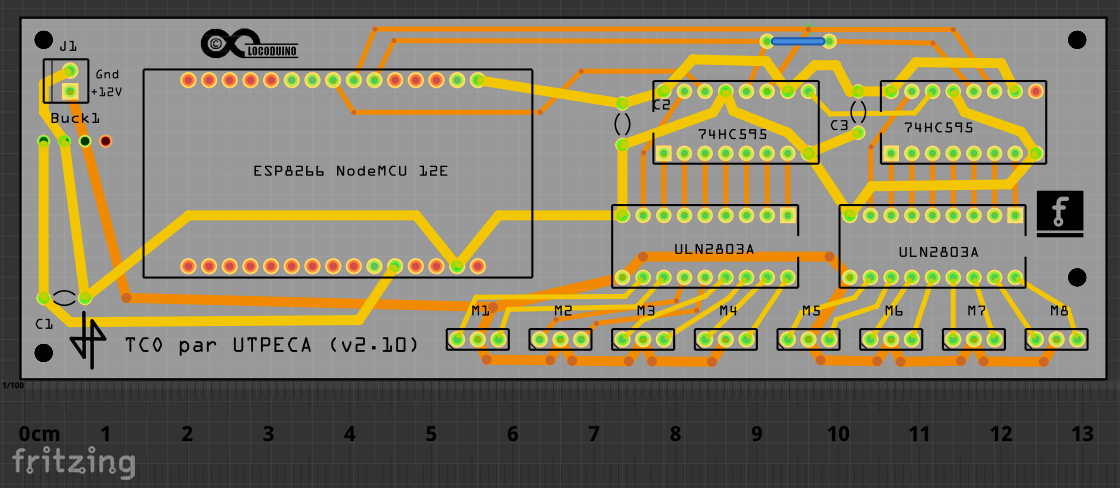

Circuit imprimé avec utilisation d’un ESP8266

Figure 10
Figure 10
Circuit imprimé du module récepteur à base d’ESP8266.
Fichiers Gerber du circuit imprimé (ESP8266).

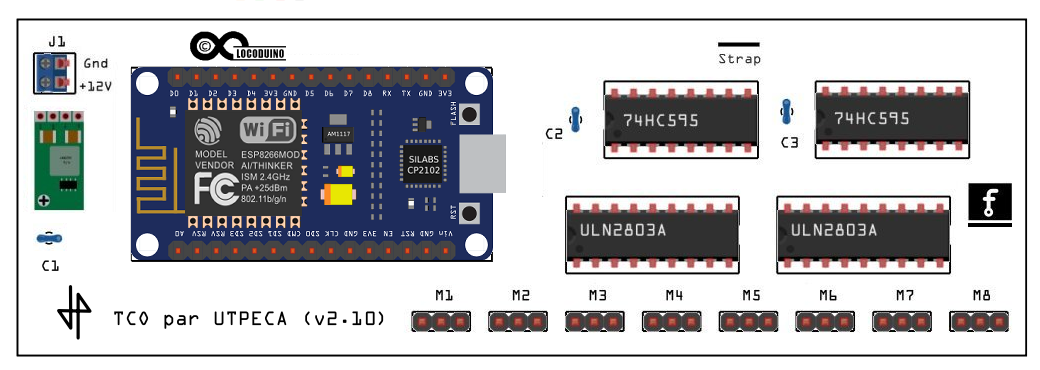

Implantation des composants (ESP8266)

Figure 11
Figure 11
Implantation des composants pour un CI à base d’ESP8266.

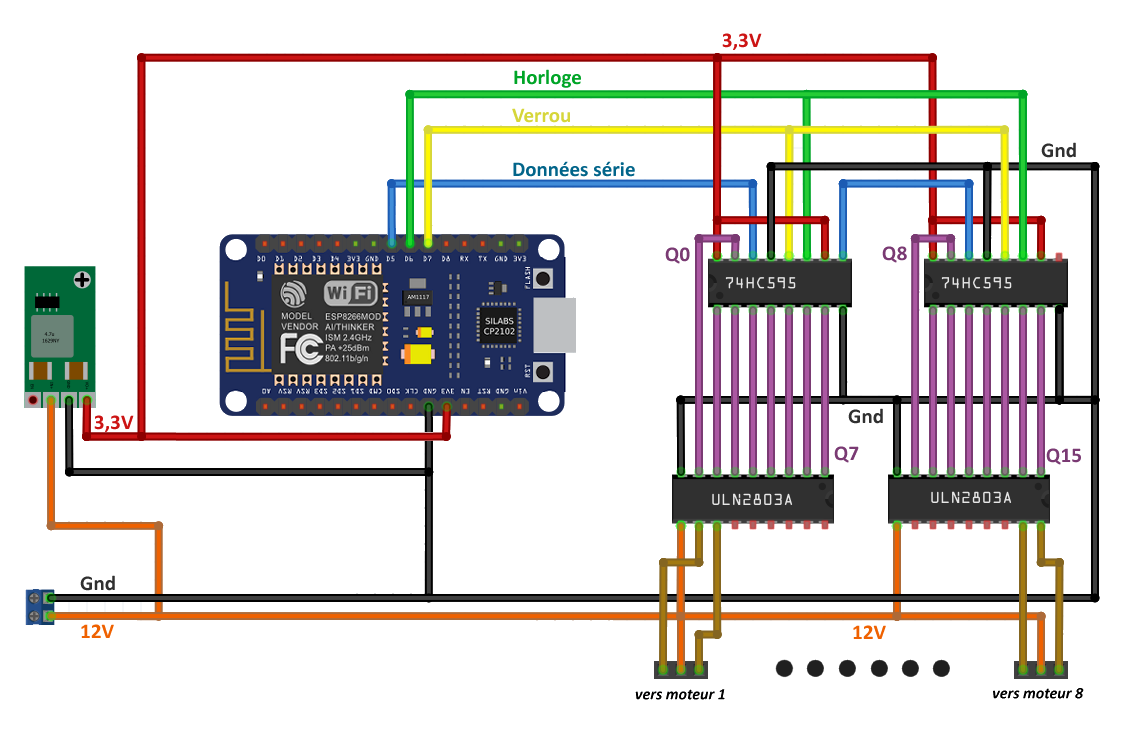

Schéma de câblage (ESP8266)

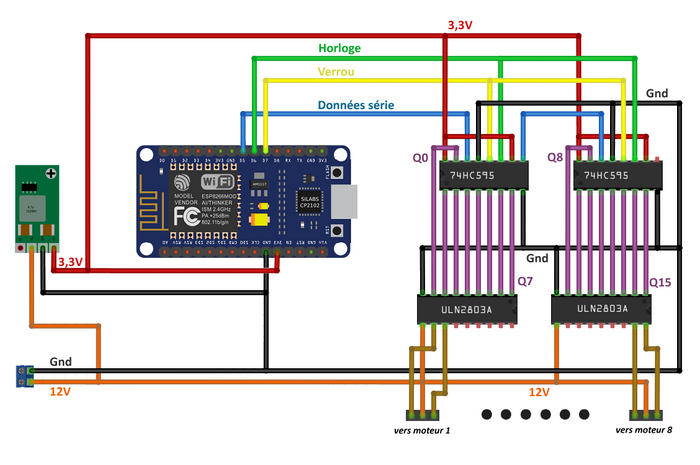

Figure 12
Figure 12
Schéma de câblage d’un CI à base d’ESP8266.

Alimentation des récepteurs

Si vous disposez d’une alimentation multi-tensions (comme une alimentation d’ordinateur de bureau), vous pouvez l’utiliser pour alimenter les cartes des modules récepteurs ainsi que les moteurs de commande des appareils de voie.

Des tutoriaux pour la mise en œuvre d’une alimentation de ce type sont consultables sur les sites
https://www.instructables.com/Alime... ou https://www.firediy.fr/article/fabr....

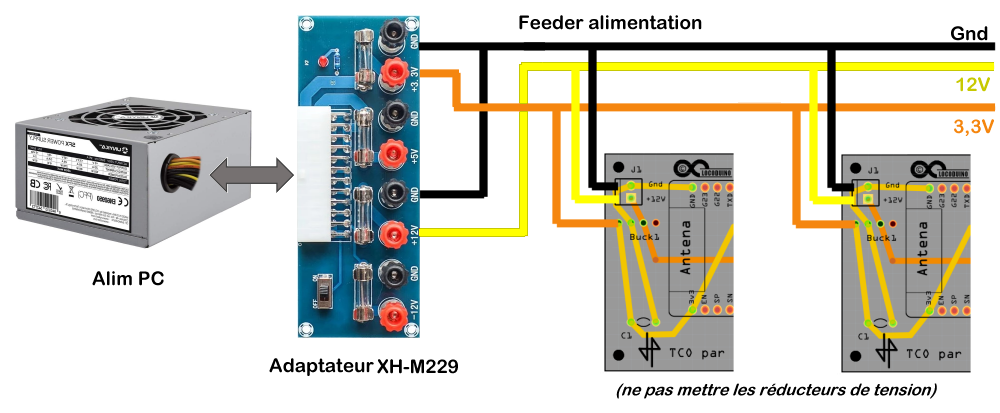

Le schéma ci-après montre comment connecter les modules récepteurs à cette alimentation.

Figure 13
Figure 13
Branchement des récepteurs sur une alimentation de récupération.

Conclusion

La solution proposée dans cet article permet de traiter un TCO pour un réseau de taille relativement importante de manière économique et évolutive.

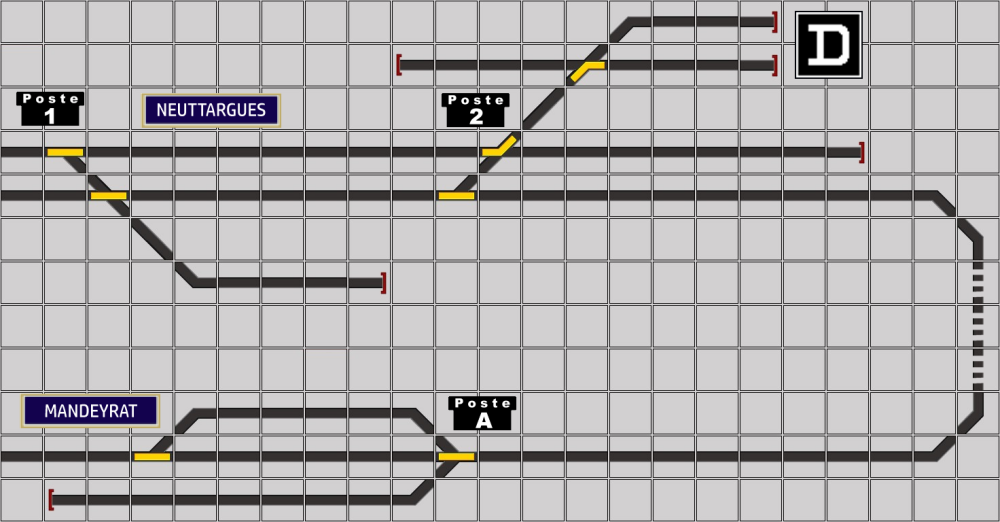

Le TCO de la figure suivante est un exemple de ce qui peut être entrepris (il est défini par le fichier PO-Midi2_ifs.h) joint au zip du croquis de l’émetteur.

Figure 14
Figure 14
TCO exemple (PO-Midi2)

[1ESPxxx : ESP32 et/ou ESP8266.

[2SPIFFS : Serial Peripheral Interface Flash File System

[3MAC : media access control – adresse physique du matériel.

3 Messages

Réagissez à « TCO Web interactif avec des ESP32 et des ESP8266 (2) »

Qui êtes-vous ?
Votre message

Pour créer des paragraphes, laissez simplement des lignes vides.

Lien hypertexte

(Si votre message se réfère à un article publié sur le Web, ou à une page fournissant plus d’informations, vous pouvez indiquer ci-après le titre de la page et son adresse.)

Rubrique « Projets »

LaBox, Une Centrale DCC polyvalente et abordable (1)

LaBox, Une Centrale DCC polyvalente et abordable (2)

LaBox, Une Centrale DCC polyvalente et abordable (3)

Comment piloter trains et accessoires en DCC avec un Arduino (1)

Comment piloter trains et accessoires en DCC avec un Arduino (2)

Comment piloter trains et accessoires en DCC avec un Arduino (3)

Comment piloter trains et accessoires en DCC avec un Arduino (4)

SGDD : Système de Gestion DD (1)

SGDD : Système de Gestion DD (2)

SGDD : Système de Gestion DD (3)

La PWM : Qu’est-ce que c’est ? (1)

La PWM : Qu’est-ce que c’est ? (2)

La PWM : Qu’est-ce que c’est ? (3)

La PWM : Qu’est-ce que c’est ? (4)

Mise en oeuvre du Bus CAN entre modules Arduino (1)

Mise en oeuvre du Bus CAN entre modules Arduino (2)

Un gestionnaire en C++ pour votre réseau (1)

Un gestionnaire en C++ pour votre réseau (2)

Un gestionnaire en C++ pour votre réseau (3)

Un gestionnaire en C++ pour votre réseau (4)

Réalisation de centrales DCC avec le logiciel libre DCC++ (1)

Réalisation de centrales DCC avec le logiciel libre DCC++ (2)

Réalisation de centrales DCC avec le logiciel libre DCC++ (3)

Contrôleur à télécommande infrarouge pour centrale DCC++

Gestion d’une gare cachée (1)

Gestion d’une gare cachée (2)

Gestion d’une gare cachée (3)

La carte Satellite V1 (1)

La carte Satellite V1 (2)

La carte Satellite V1 (3)

La carte Satellite V1 (4)

La carte Satellite V1 (5)

Chenillard de DEL

Enseigne de magasin

Feux tricolores

Multi-animations lumineuses

L’Arduino et le système de commande numérique DCC

Un décodeur d’accessoire DCC versatile basé sur Arduino

Un moniteur de signaux DCC

Une barrière infrarouge

Un capteur RFID

Un TCO xpressnet

Une animation sonore

L’Arduino au coeur des systèmes de pilotage analogiques ou numériques

Calcul de la vitesse d’un train miniature avec l’Arduino

La génèse d’un réseau 100% Arduino

Une horloge à échelle H0

Simulateur de soudure à arc

Un automatisme de Passage à Niveau

Automatisation du pont FLEISCHMANN 6152 (HO) avec un ESP32 (1)

Identifier et localiser vos trains avec le RFID/NFC et un bus CAN.

Etude d’un passage à niveau multivoies

La rétro-signalisation sur Arduino

Décodeur pour aiguillage à solénoïdes sur Arduino

Un décodeur DCC pour les signaux à deux ou trois feux sur Arduino NANO/UNO

Etude d’un passage à niveau universel

Réalisation pratique d’un système de mesure de vitesse à l’échelle N

Une Passerelle entre le bus S88 et le bus CAN pour la rétro signalisation

Un décodeur DCC pour 16 feux tricolores

Block Automatique Lumineux avec la carte shield "Arduino 4 relays"

Réalisation d’un affichage de gare ARRIVEE DEPART

Ménage à trois (Ordinateur, Arduino, réseau)

Réalisation d’un va-et-vient automatique et réaliste

Souris et centrale sans fil

Communications entre JMRI et Arduino

Annonces en gare avec la RFID

Une croix de pharmacie animée avec Arduino UNO

Réalisation d’un wagon de mesure (distance et vitesse)

Passage à niveau géré par Arduino (1)

Passage à niveau géré par Arduino (2)

Passage à niveau géré par Arduino (3)

Passage à niveau géré par Arduino (4)

Passage à niveau géré par Arduino (5)

Une manette simple et autonome pour LaBox

Éclairer le réseau (1)

Éclairer le réseau (2)

Block Automatique Lumineux à 8 cantons analogiques

Un décodeur DCC pour les plaques tournantes Fleischmann et Roco

Éclairer le réseau (3)

Éclairer le réseau (4)

Éclairer le réseau (5)

JMRI pour Ma première centrale DCC

Rocrail pour Ma première centrale DCC

CDM-Rail pour Ma première centrale DCC (1)

CDM-Rail pour Ma première centrale DCC (2)

Banc de test pour les décodeurs DCC

Ma première manette pour les aiguillages DCC

Mon premier décodeur pour les aiguillages DCC

Boitier 3D pour la station DCC minimale

Va-et-vient pour deux trains

Un programme pour régler facilement les servos moteurs avec un ESP32

Affichage publicitaire avec Arduino (1)

Affichage publicitaire avec Arduino (2)

Les derniers articles

LaBox, Une Centrale DCC polyvalente et abordable (3)


Thierry

LaBox, Une Centrale DCC polyvalente et abordable (1)


Thierry

LaBox, Une Centrale DCC polyvalente et abordable (2)


Dominique, msport, Thierry

Un programme pour régler facilement les servos moteurs avec un ESP32


bobyAndCo

TCO Web interactif avec des ESP32 et des ESP8266 (5)


utpeca

TCO Web interactif avec des ESP32 et des ESP8266 (4)


utpeca

TCO Web interactif avec des ESP32 et des ESP8266 (3)


utpeca

TCO Web interactif avec des ESP32 et des ESP8266 (2)


utpeca

TCO Web interactif avec des ESP32 et des ESP8266 (1)


utpeca

Affichage publicitaire avec Arduino (2)


catplus, Christian

Les articles les plus lus

Réalisation de centrales DCC avec le logiciel libre DCC++ (3)

La PWM : Qu’est-ce que c’est ? (1)

Comment piloter trains et accessoires en DCC avec un Arduino (1)

Mise en oeuvre du Bus CAN entre modules Arduino (2)

CDM-Rail pour Ma première centrale DCC (2)

Chenillard de DEL

La PWM : Qu’est-ce que c’est ? (2)

LaBox, Une Centrale DCC polyvalente et abordable (1)

Réalisation de centrales DCC avec le logiciel libre DCC++ (1)

L’Arduino au coeur des systèmes de pilotage analogiques ou numériques
