Rocrail pour Ma première centrale DCC

.
Par : msport

DIFFICULTÉ :

Vous avez réussi à piloter Ma première centrale DCC, avec JMRI et vous aimeriez comparer avec une autre solution gratuite ou tout comme.
Rocrail (R) est plus complexe et s’adresse à des réseaux importants, mais pourquoi ne pas essayer.
Cet article ne vous emmènera pas très loin, juste à piloter une locomotive en manuel, mais cela vous donnera peut-être envie d’aller plus loin. Les possibilités de Rocrail sont grandes.

<

Prérequis :

Avoir réalisé Ma première centrale DCC

Installation

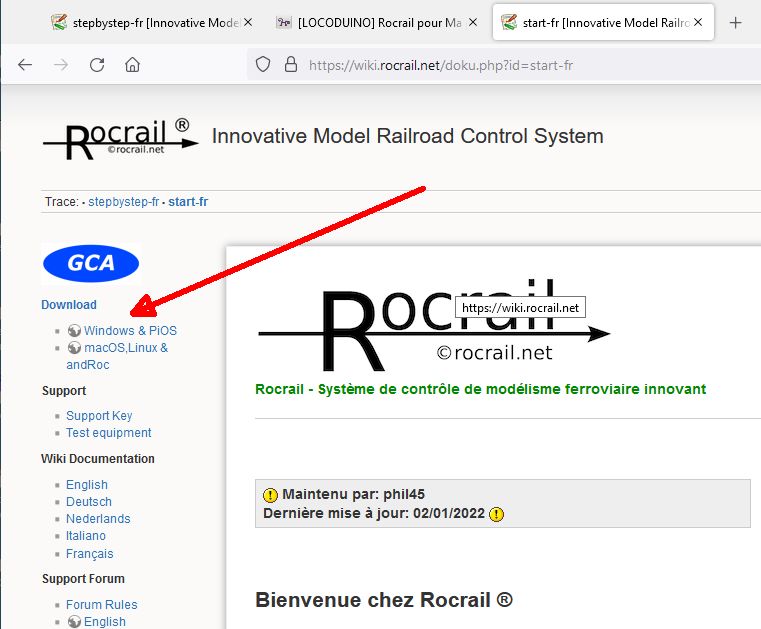

La page d’accueil de Rocrail comporte dans la marge gauche les liens de téléchargement pour :
Windows
Linux
Mac OS X
https://wiki.rocrail.net/doku.php?i...

JPEG - 59.7 kio

Rocrail est disponible via un fichier compressé « .zip ». Et pour Windows, il est utilisable sans installation, il semble préférable de le décompresser dans un répertoire Rocrail que vous créerez dans Documents.
Pour disposer d’une icône fonctionnelle sur le bureau, il faut double-cliquer sur
desktoplink.cmd que l’on trouve dans le répertoire où vous avez décompressé Rocrail. Une icône sera créée sur le bureau appelée Rocview.

JPEG - 3.2 kio

Lancement du programme

Double cliquez sur l’icône créée sur le bureau pour démarrer Rocview.

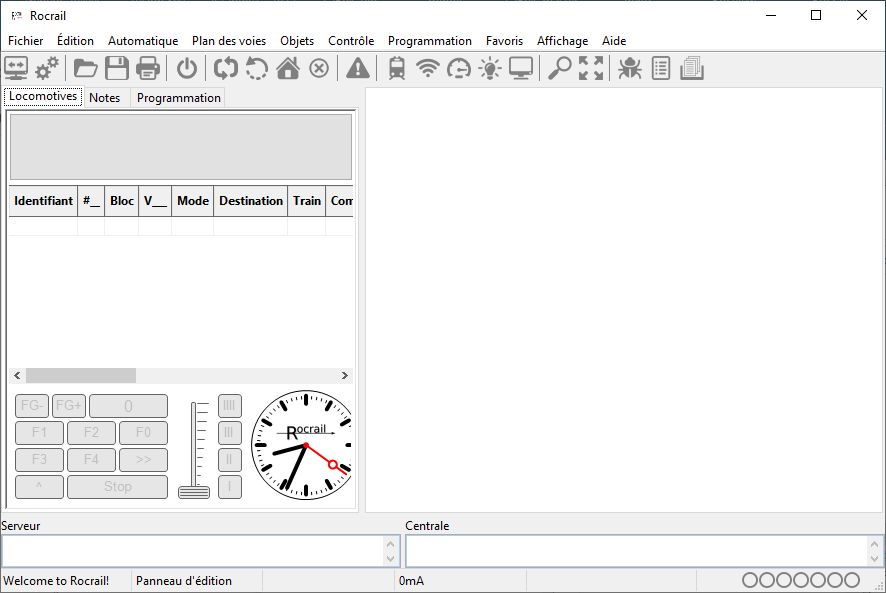

Vous arrivez sur l’écran initial de Rocrail.

JPEG - 95.9 kio

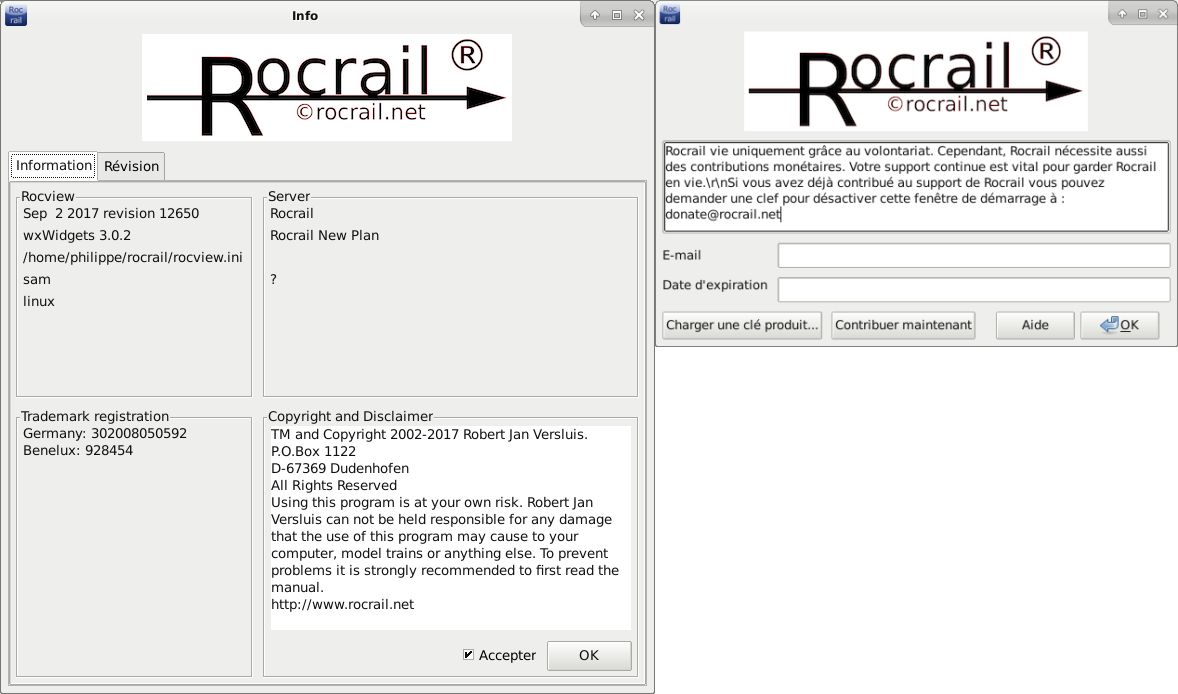

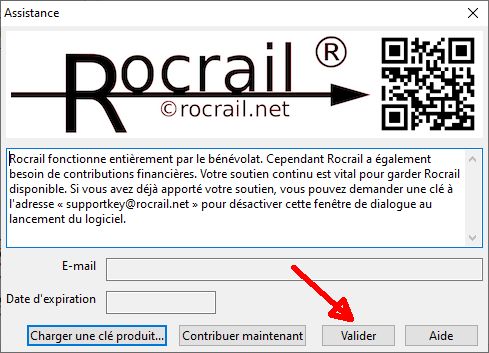

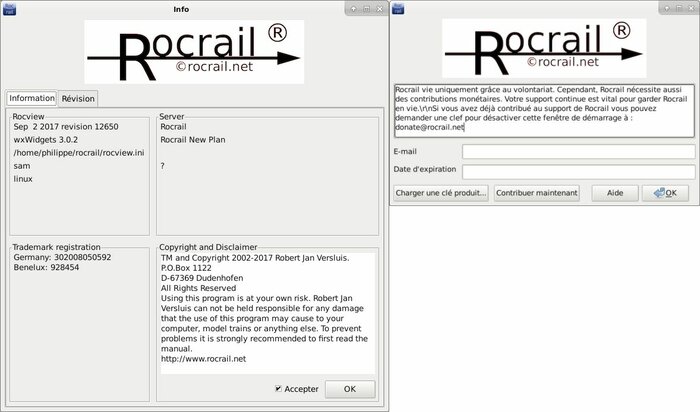

Une partie est un appel aux dons, vous l’aurez à chaque ouverture du programme jusqu’à ce que vous ayez contribué pour un an pour 12 euros. Vous pouvez le faire si vous le souhaitez, en attendant, cliquez sur Ok et vous passez au menu principal. De base, c’est gratuit.

Et c’est là que les choses sérieuses commencent.

Apprentissage pas-à-pas

C’est une aide précieuse. Je découvre Rocrail avec vous et sa réputation d’usine à gaz m’avait fait peur jusqu’à présent.
Heureusement il y a ce guide très complet qui porte bien son nom.
Nous allons le suivre avec vous.

https://wiki.rocrail.net/doku.php?i...

Donc, après être passé par l’appel aux dons :

JPEG - 42.7 kio

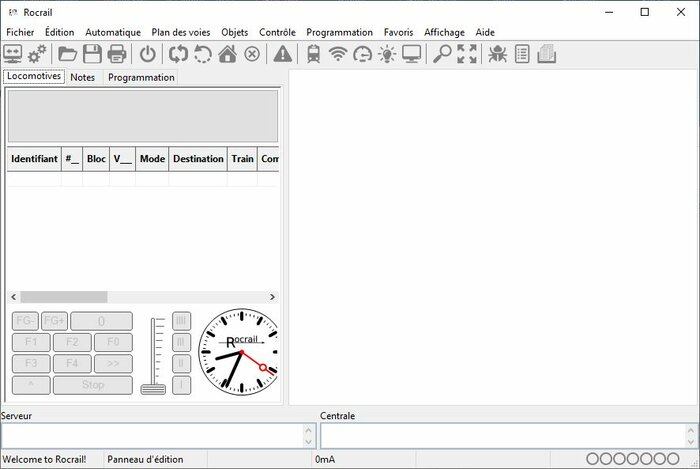

le menu principal :

JPEG - 47.3 kio

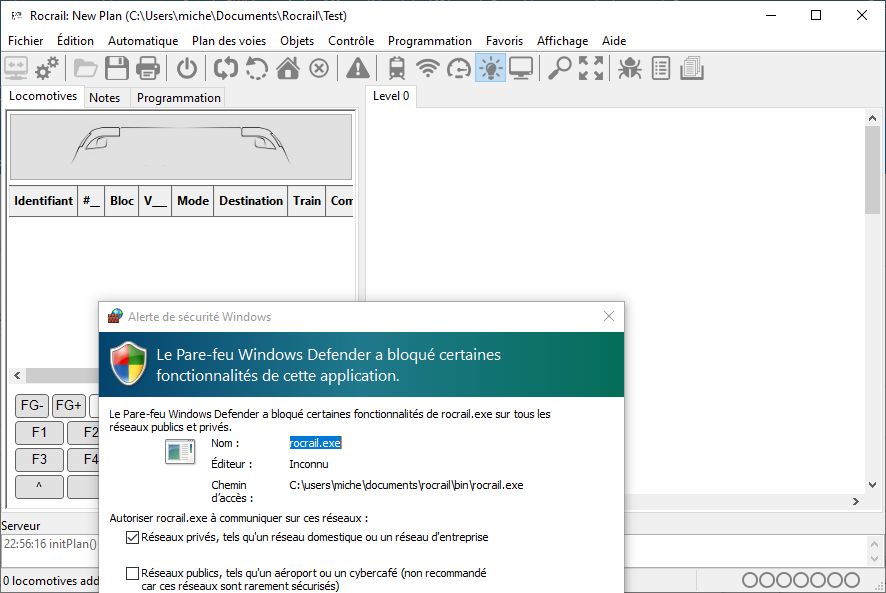

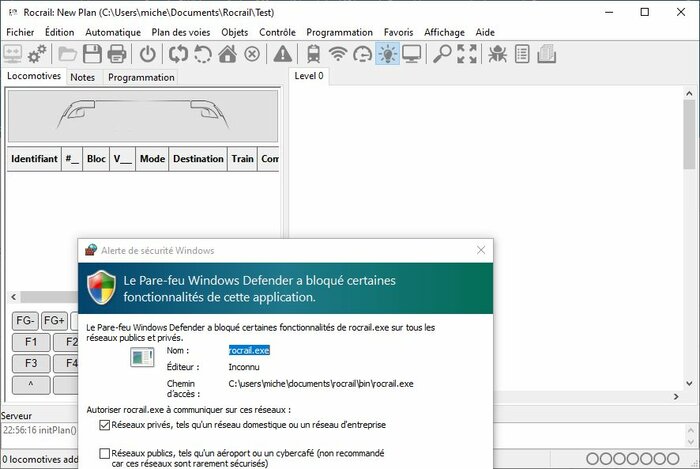

dès que vous cliquez sur un bouton, le pare-feu Windows vous demande votre approbation :

JPEG - 73 kio

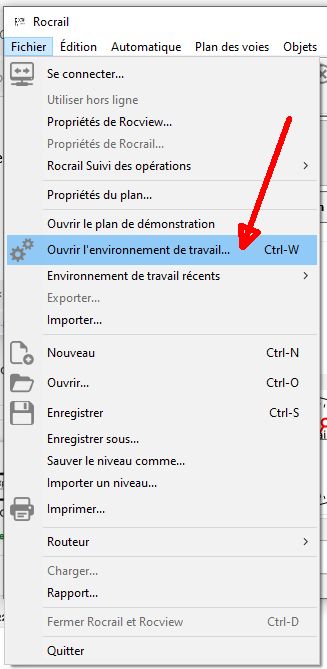

Création d’un Environnement de travail

JPEG - 34.7 kio

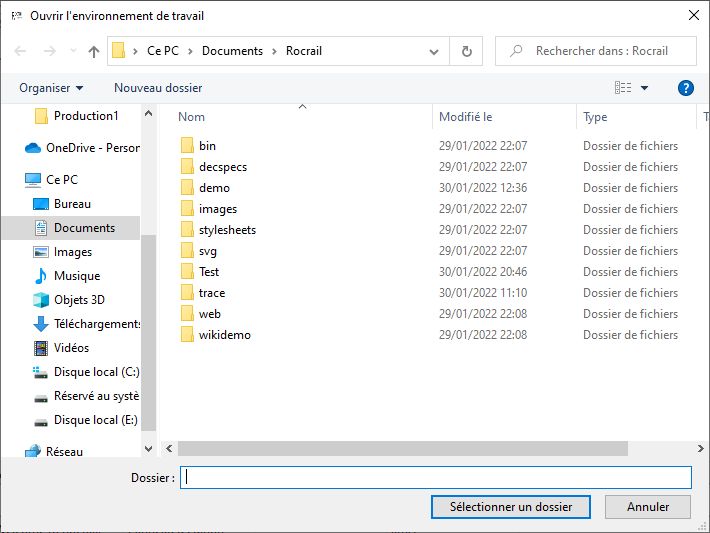

il s’agit d’un répertoire qui contiendra toutes vos données dans le répertoire Documents\Rocrail où vous avez décompressé le fichier téléchargé. Donc, le classique Windows : clic droit Nouveau répertoire. Ici nous avons choisi de créer Test

A chaque nouvelle utilisation de Rocrail, vous devrez à nouveau sélectionner ce répertoire via "Ouvrir l’environnement de travail".

JPEG - 51.8 kio

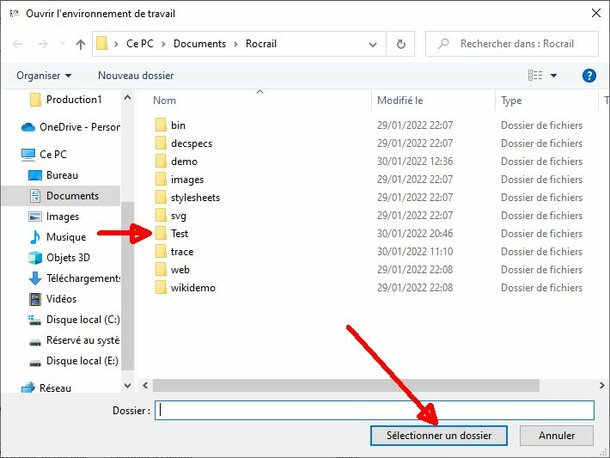

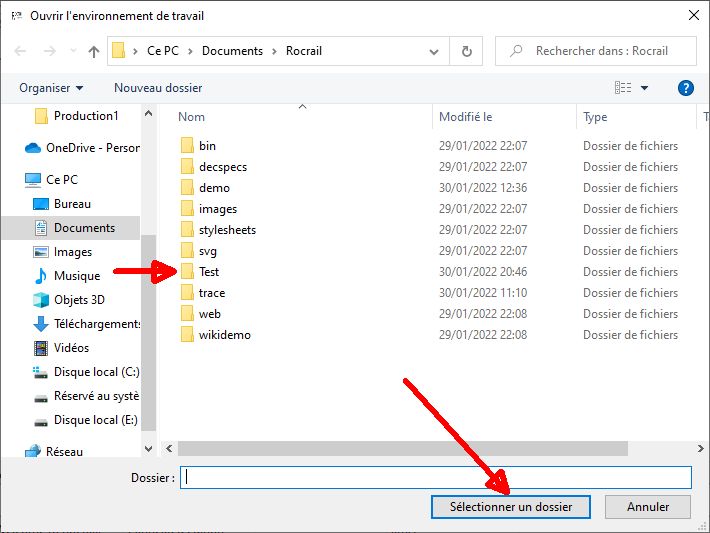

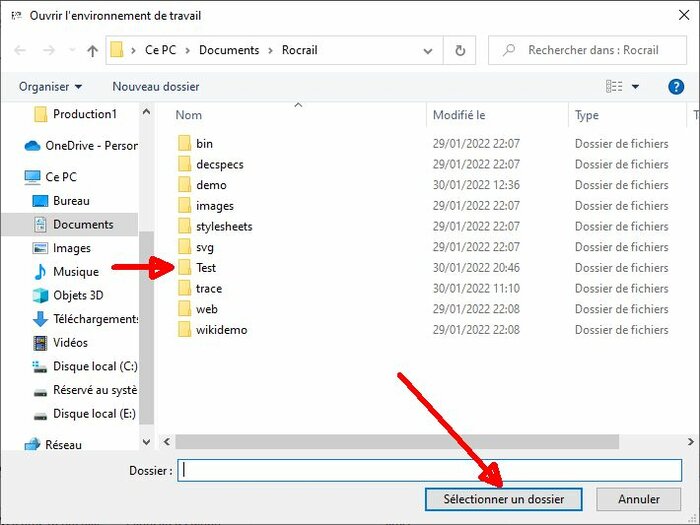

Ceci fait, vous sélectionnez Test et cliquez sur Sélectionner un dossier. Vous revenez au menu général.

Identification du port COM de votre centrale

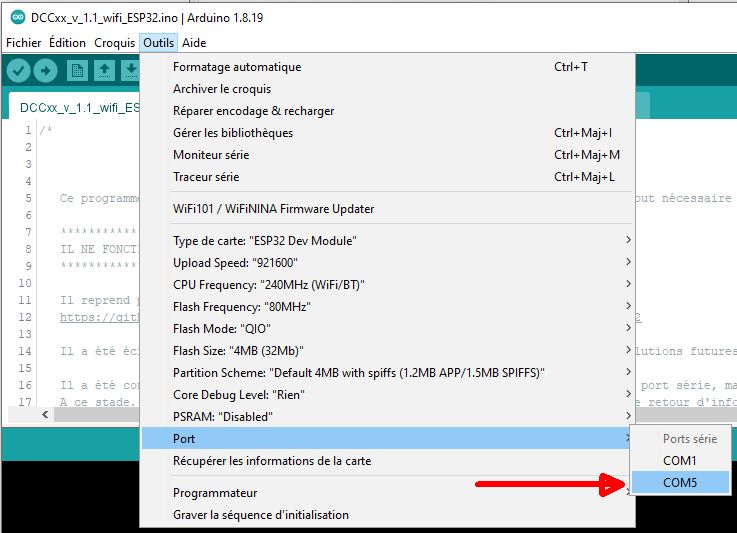

Avant l’étape suivante, il y a une petite manœuvre à faire avec votre IDE (le programme Arduino) pour identifier sur quel port COM vous branchez maintenant votre carte Arduino : Dans Outils du menu principal de l’IDE, vous sélectionnez Port COM, le port COM1 est toujours là, celui de votre Arduino est le suivant, notez le, ici c’est COM5 Celui-ci servira d’exemple dans tout cet article mais vous devrez le remplacer par votre port.

Ceci fait, il est impératif de sortir de l’IDE qui, sinon, bloquerait l’accès de Rocrail à votre centrale.
JPEG - 57.7 kio

Création de la Centrale

JPEG - 54.3 kio

Si vous avez quitté Rocrail, vous devez à nouveau sélectionner votre Environnement de Travail (le répertoire Test). Cela lance une fenêtre DOS en arrière plan qu’il faut laisser active tant que vous êtes dans Rocrail. C’est nécessaire pour accéder au choix Propriétés de Rocrail du menu Fichier

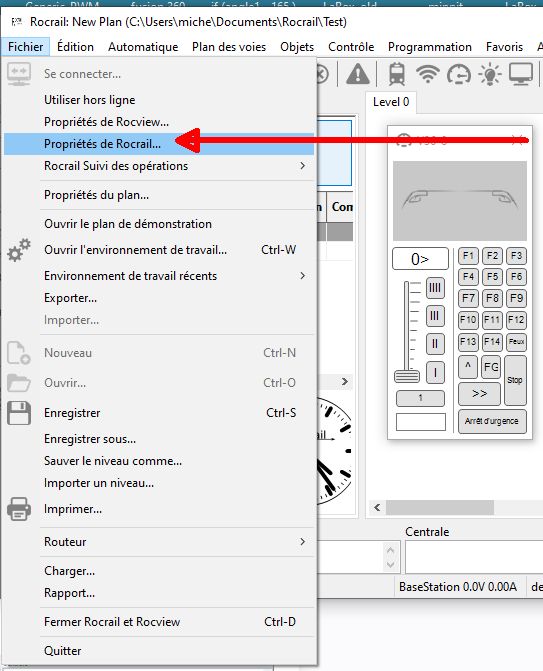

On est revenu à Rocrail et dans le menu général, via Fichier on choisit Propriétés de Rocrail (pas Rocview)

JPEG - 47.3 kio
JPEG - 61.2 kio

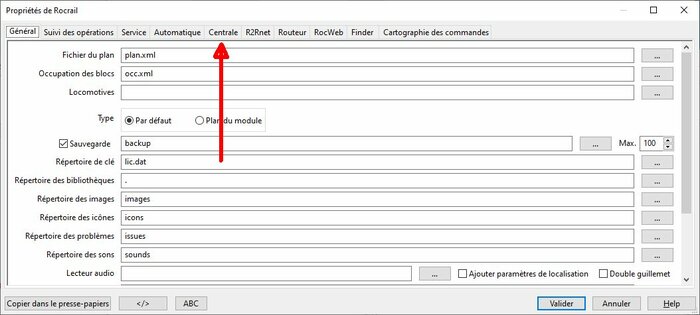

et on sélectionne l’onglet Centrale

JPEG - 70.1 kio

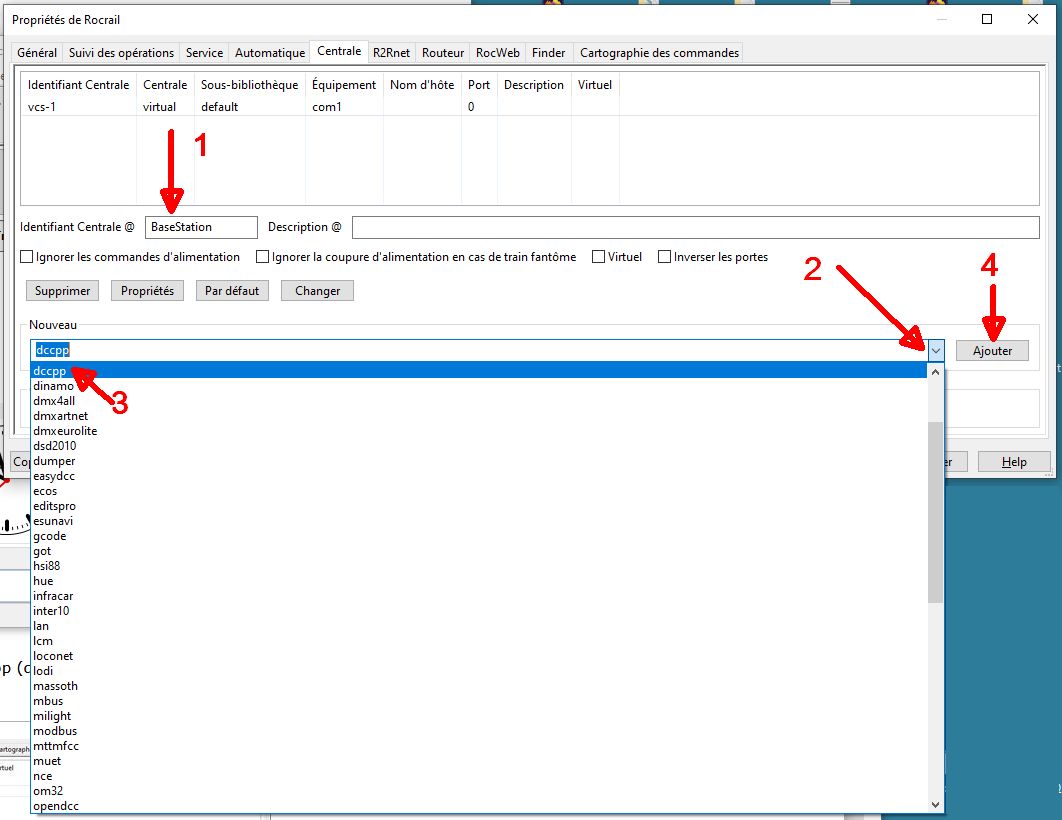

Dans l’onglet Centrale :

  • 1. On peut changer l’Identifiant Centrale mais il sera perdu. A faire plus loin.
  • 2. On déroule la liste des protocoles.
  • 3. En bas à gauche, sous Nouveau, on change Virtual pour DCCpp (qui est plutôt en haut de la longue liste)
  • 4. On clique sur le bouton Ajouter (tout à droite, au milieu).
JPEG - 78.3 kio

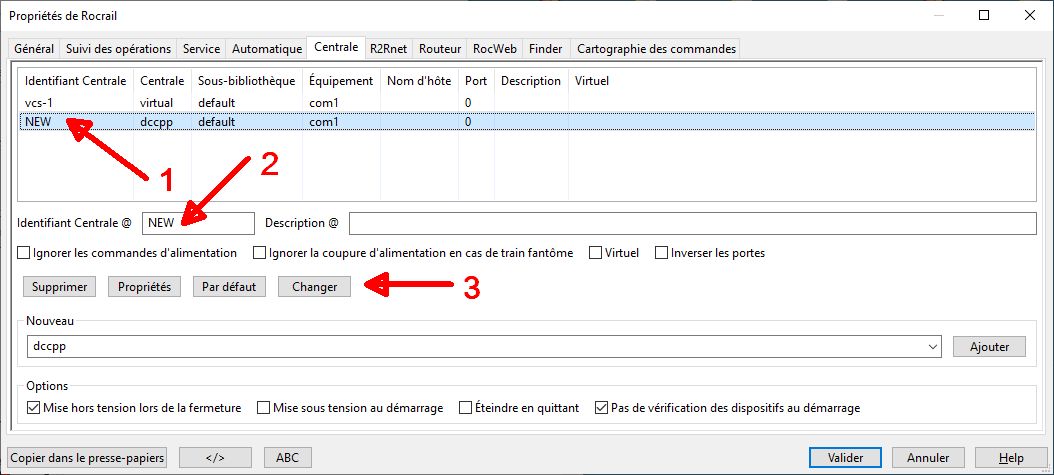

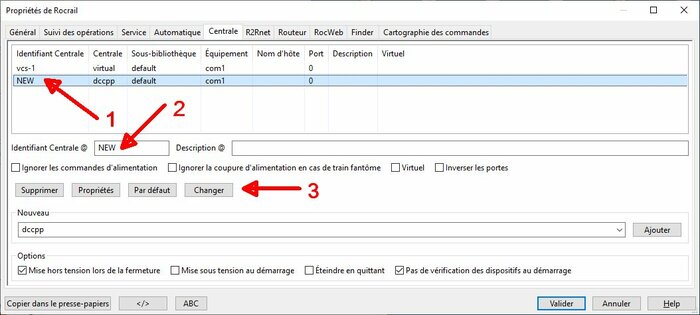

  • 1. Une ligne NEW est ajoutée à la liste des "Identifiant Centrale".
  • 2. On clique dessus, ce qui permet de l’éditer. On remplace NEW par un libellé que l’on choisit, par exemple, BaseStation.
  • 3. On clique sur Changer.
JPEG - 80.1 kio

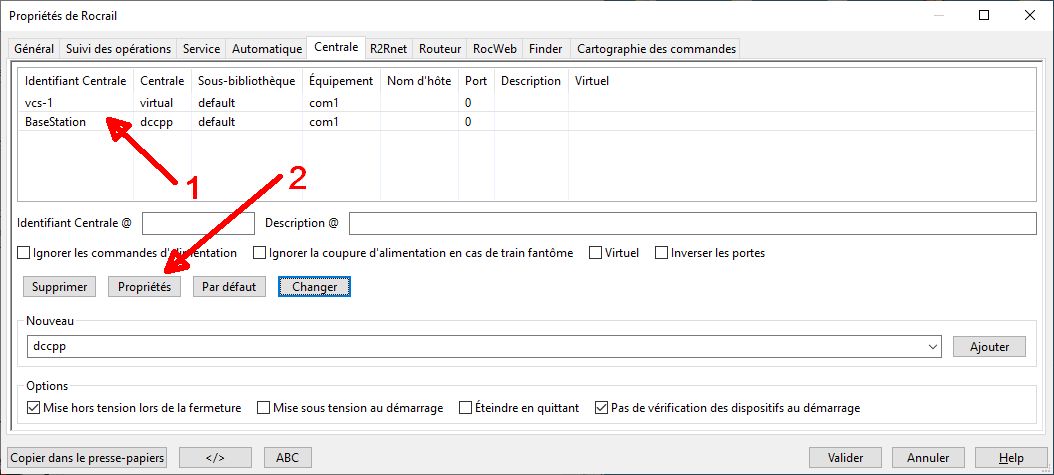

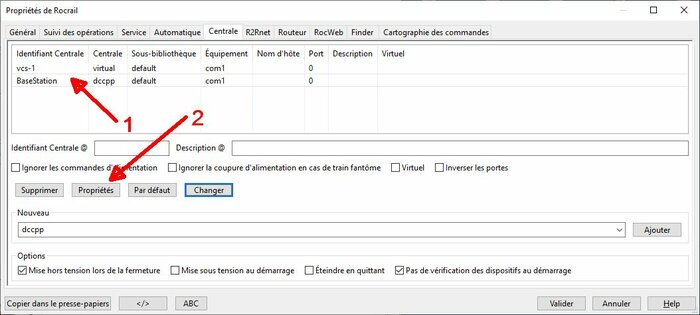

  • 1. On sélectionne la ligne BaseStation
  • 2. Et on lance l’édition des Propriétés via le bouton correspondant.
JPEG - 73.5 kio

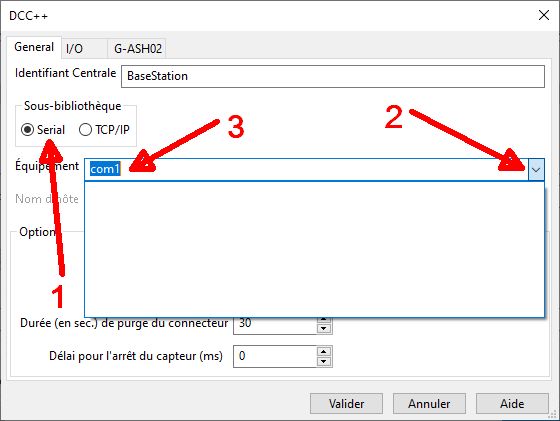

  • 1. On passe TCP/IP en Serial avec les boutons radio correspondants qui sont dans le cadre « Sous-bibliothèques » .
  • 2. On choisit le port COM dans la zone Équipement. Ne cherchez pas COM5 dans la liste déroulante, vous le chercheriez longtemps, il n’y est pas. Vous devez corriger com1 en com5. Pas de vitesse à régler, c’est celle de la BaseStation de 115200 bauds.
JPEG - 29.3 kio

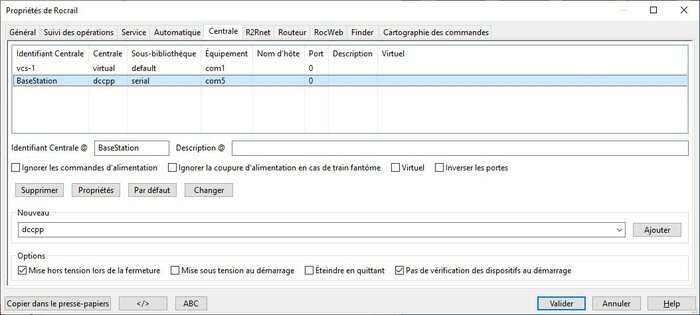

Et on obtient :

JPEG - 76.7 kio

Ne pas oublier le bouton Valider à chaque étape.

Création d’une locomotive

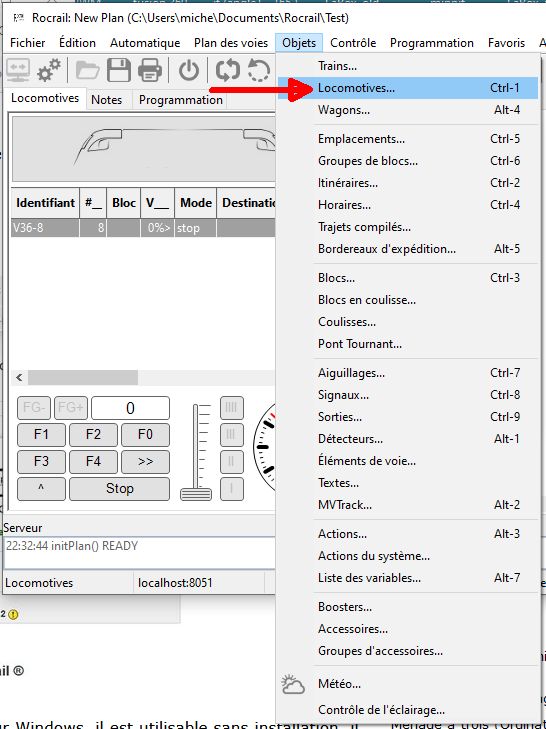

Pour créer une locomotive, dans le menu général, on choisit Objets puis Locomotives...

JPEG - 67.3 kio

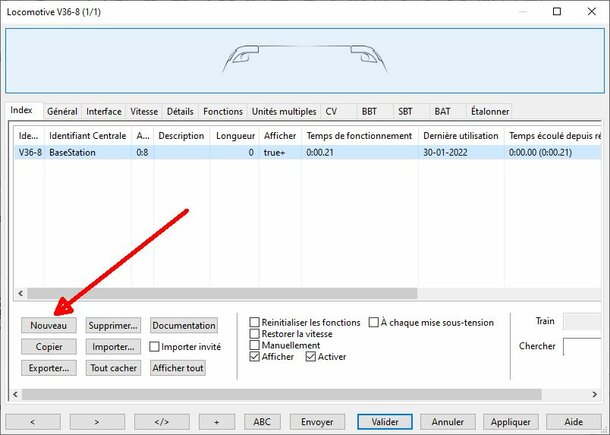

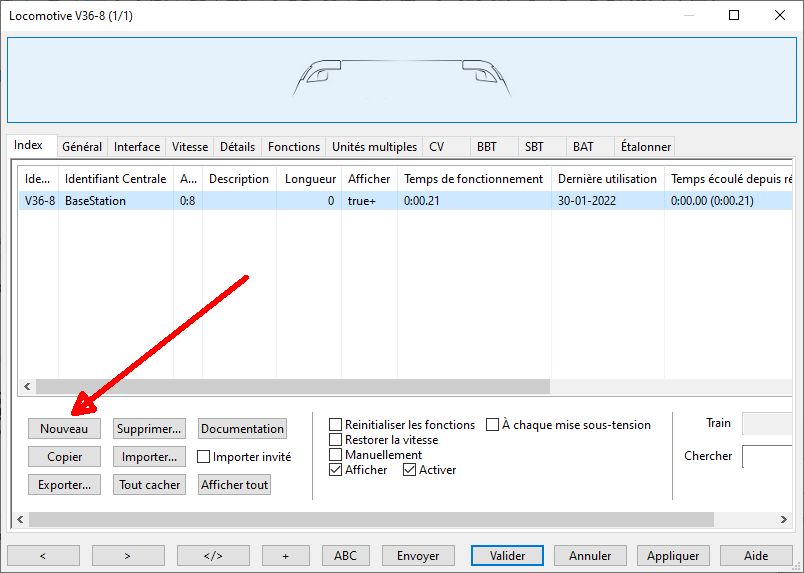

Dans la page Locomotive, on a le bouton Nouveau

JPEG - 58.8 kio

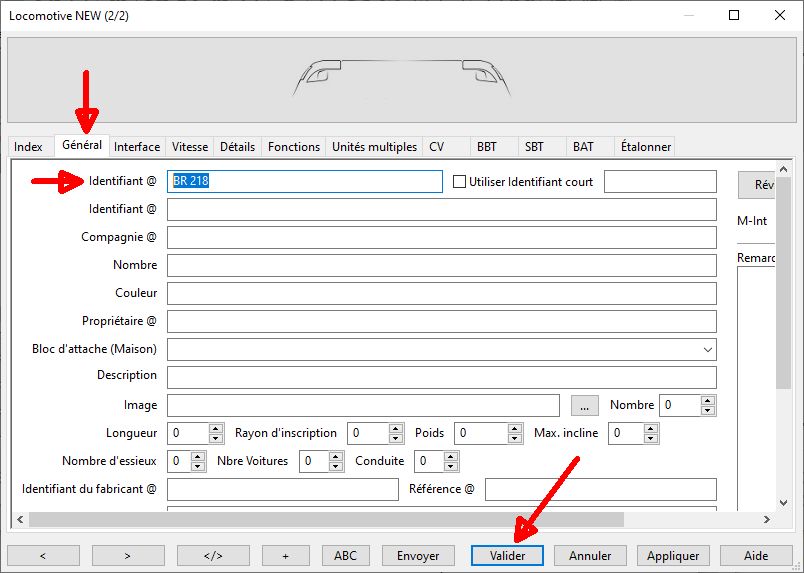

On crée son identifiant en remplacement de NEW dans l’onglet Général

JPEG - 61.5 kio

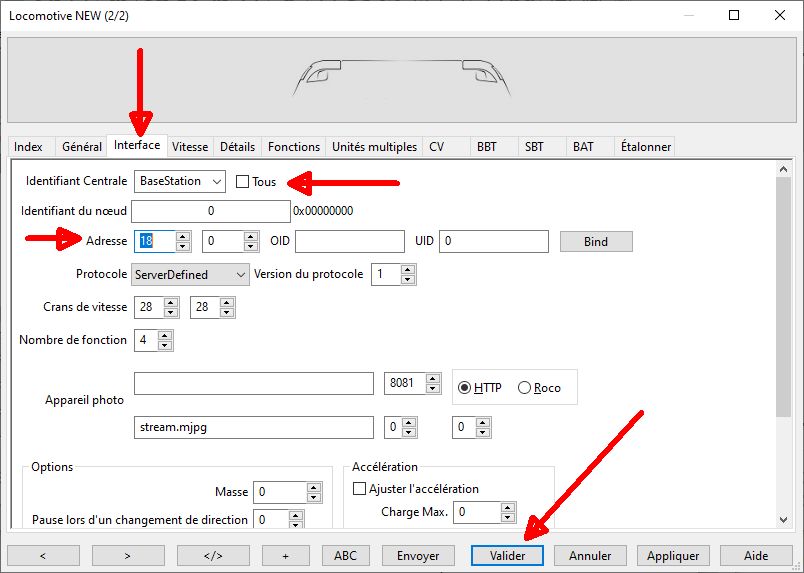

On crée les détails pour notre locomotive : centrale et adresse

JPEG - 56.8 kio

Création d’une manette

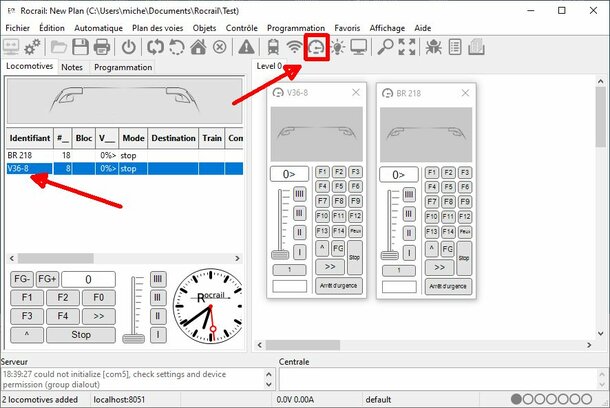

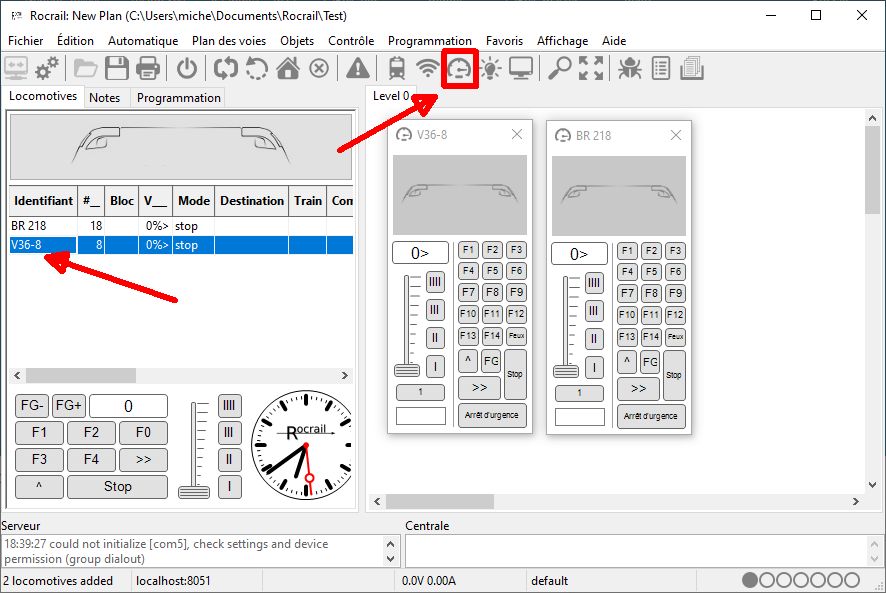

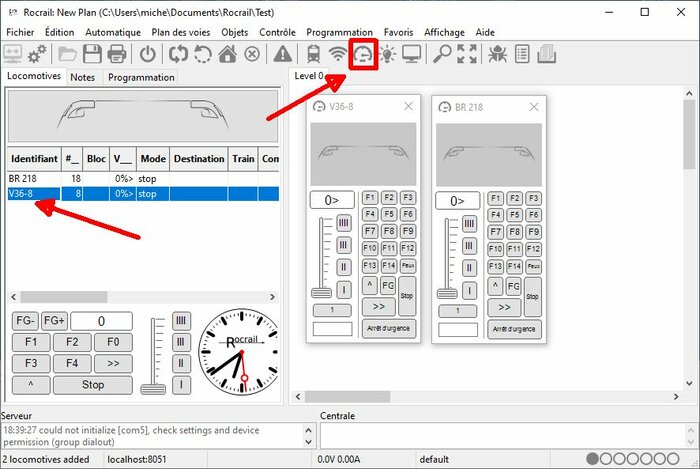

Là ce n’est pas trop compliqué : on sélectionne l’identifiant de la locomotive à contrôler et on clique sur le bouton "Contrôle des locomotives", une manette apparait dans la zone correspondante pour cette locomotive.

JPEG - 87.3 kio

Conclusion :

C’est la même que pour l’article JMRI pour Ma première centrale DCC : Une présentation rapide vous permet de piloter vos locomotives, et il vous reste à découvrir toutes les autres possibilités de Rocrail. Peut-être que l’ Apprentissage pas-à-pas https://wiki.rocrail.net/doku.php?i... lui confère un certain avantage.

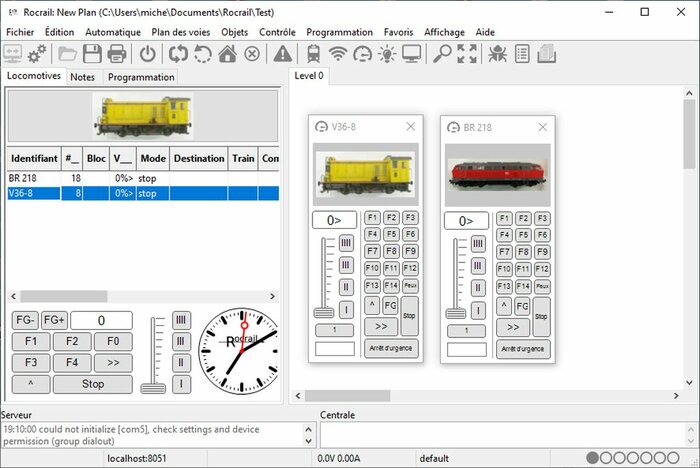

Et pourquoi ne pas ajouter la photo de vos préférées ? A vous de jouer ! Le répertoire est Documents\Rocrail\images

JPEG - 101.6 kio
