CDM-Rail pour Ma première centrale DCC (2)

.
Par : msport

DIFFICULTÉ :

Après la réalisation du montage de l’article Ma première centrale DCC vous avez été tenté par la version CDM-Rail ® de celui-ci sous Windows CDM-Rail pour Ma première centrale DCC (1).
Mais vous avez constaté que vous disposiez d’une carte que CDM-Rrail ne reconnait pas avec le programme DCCpp_Uno.ino. Cette carte utilise probablement une interface CH340G.

La réalisation de ce montage nécessite alors l’installation d’un programme différent de celui de l’article (1).

<

Prérequis :

Avoir réalisé Ma première centrale DCC
Avoir pris connaissance des différents types d’Arduino UNO dans l’article CDM-Rail pour Ma première centrale DCC (1)

Programme utilisé :

La version d’origine du programme DCCpp_Uno basée sur DCC++ et créée par Gregg E. Berman ne fonctionne pas toujours avec CDMrail. CDMrail peut ne pas la reconnaitre en tant que serveur lorsqu’on utilise un UNO comportant une interface avec un circuit CH340G.
C’est alors DCCppS88, une version modifiée par ses successeurs qu’il faut utiliser. Ce programme dérive d’une bibliothèque publiée sur Locoduino (DCCpp), et c’est une version modifiée de DCCppS88 qui est fournie ici, prête à l’emploi.

Téléchargement du programme DCCppS88

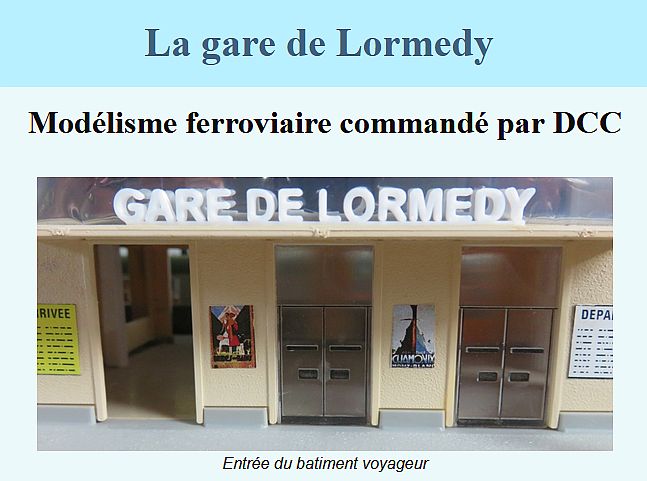

Ce programme est dénommé bibliothèque sur le site de "La gare de Lormedy" car ce programme incorpore la bibliothèque DCCpp, ce qui rend son installation inutile. Il ne nécessite donc aucune modification de l’IDE Arduino :
http://lormedy.free.fr/

JPEG - 48.8 kio

Vous trouverez le fichier original sur ce lien, (pour référence seulement)
http://lormedy.free.fr/DCCppS88.zip

mais sa version modifiée, directement utilisable, est sous forme de fichier compressé ci-dessous :

DCCpp-S88

Installation du programme DCCppS88

Il s’agit d’un fichier compressé. Lorsque vous l’ouvrez par un double-clic, vous y trouvez un répertoire DCCppS88 que vous déplacerez (= copierez) par un glisser-déplacer dans votre répertoire de croquis (sketch = programmes) nommé Arduino situé dans votre répertoire Documents. Il n’y a pas d’installation.

Compilation du programme DCCppS88

Vous ouvrez le sketch DCCppS88.ino (croquis = programme) en double-cliquant dessus. C’est celui qui a une icône Arduino devant.

JPEG - 1.9 kio

Vous choisissez la carte et port de votre Arduino.

Carte et COM
Carte et COM

Puis vous faites Vérifier.

JPEG - 10.3 kio

Des avertissements peuvent apparaitre en fonction de votre installation.

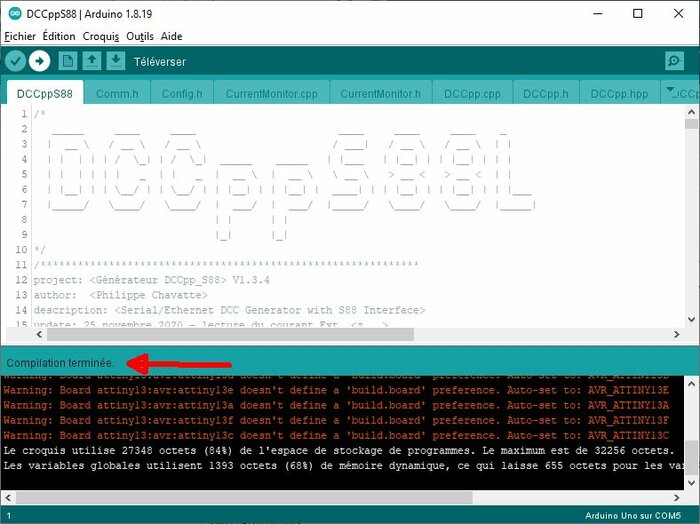

Vous devez juste obtenir "Compilation terminée" sans erreur.

JPEG - 80.2 kio

Si cela s’est bien passé, vous Cliquez sur Téléverser.

JPEG - 12.6 kio

Et vous vérifiez que le Téléversement est terminé dans la barre d’état de l’IDE.

Installation de CDM-Rail :

Pour la suite, la démarche est celle de l’article CDM-Rail pour Ma première centrale DCC (1). Si vous avez déjà fait l’installation de CDM-Rail, il est inutile de la refaire, il n’y a pas de modifications.

Conclusion :

La même que pour l’article précédent : il s’agit d’une présentation rapide qui doit vous permettre de piloter vos locomotives. Bien d’autres fonctionnalités de CDM-rail méritent d’y passer du temps :

  • le tracé du réseau
  • la simulation (un vrai plaisir, sur des réseaux gigantesques qui tiennent dans l’épaisseur d’un écran)
  • le mode RUN qui permet d’automatiser avec la restitution de scénarios.
  • la rétro-signalisation S88 avec CDM-Rail, pour les audacieux, mais ce n’est pas le but de cet article.

Philippe qui édite le site de La gare de Lormedy, co-auteur de DCCppS88 me rappelle que l’utilisation d’un MEGA2560 est une garantie de pérennité dans la réalisation d’une centrale DCC. Ceci dépasse le cadre de cet article qui suppose pratiquement aucune compétence en câblage et en lecture de schéma. Et en cas d’accident avec le matériel électronique, l’investissement reste très limité.
